嵌入式暗装阀门操作控制盒结构设计

在工业流体管路控制系统、楼宇给排水管网、化工介质输送管线的现场操作端，这类嵌入式阀门操作装置是现场人工干预管路通断、调节介质流量的核心交互部件，区别于明装的外露式阀门手轮结构，这款暗装式操作盒的设计初衷，是为了适配有墙面齐平安装需求、对操作端防护等级有较高要求的应用场景，比如洁净车间的工艺管路墙面、船舶舱室的管路控制壁面、地下管廊的预埋控制点位，这类场景往往不允许操作部件突出墙面过多，避免积灰、磕碰或是人员通行剐蹭，同时暗装结构也能更好地保护内部的阀杆联动结构，减少外界粉尘、水汽对传动部位的侵蚀。

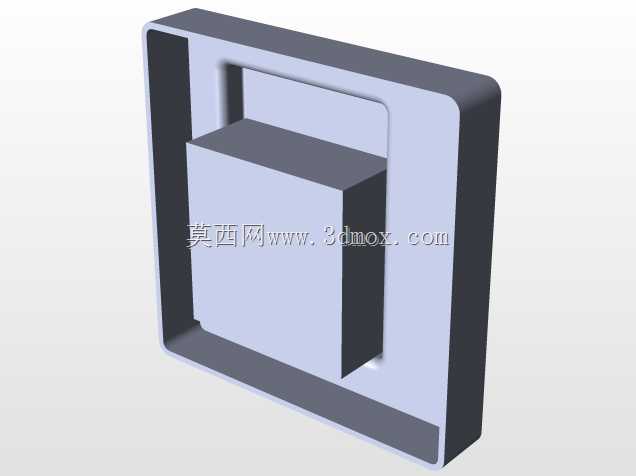

从结构设计逻辑来看，整个操作盒采用方形沉壳作为主体承载结构，壳体边缘做了小圆角过渡处理，既避免安装时直角边缘割伤安装人员，也能在嵌入墙体安装槽时，更好地适配墙面抹灰、装饰面板的收口缝隙，减少安装后的打胶密封工作量。壳体正面的凸起围边结构，是专门为操作旋钮预留的防护区域，围边高度刚好高出旋钮端面2mm左右，即使有物体顺着墙面滑落，也会先接触到围边结构，不会直接撞击操作旋钮，避免误碰导致的阀门状态误切换。中间伸出的圆柱形操作轴，是和后端阀门阀杆直接联动的部位，轴端做了平面铣边处理，和手轮或是操作手柄连接时不需要额外打定位销，靠平面贴合就能传递扭矩，避免长期操作后连接部位打滑空转。

安装边界的设计上，整个壳体的外形尺寸适配常规墙体预埋的86型通用暗装槽的扩展规格，壳体侧壁预留了四个对称的安装耳位，安装时不需要额外定制安装支架，直接用自攻螺丝就能把壳体固定在预埋槽的侧壁上，安装完成后正面的装饰盖板可以和墙面完全齐平，突出墙面的厚度不超过15mm，完全满足狭窄通道、洁净墙面的安装要求。操作轴的伸出长度经过精准核算，既保证和后端阀杆连接时有足够的配合深度，不会因为传动距离过长出现轴端晃动，也不会因为伸出过长导致安装盖板时出现干涉。

功能特性层面，这款操作盒的壳体采用一体式注塑成型结构，壳体拼缝处预留了密封胶条的安装槽位，配合正面盖板的压紧结构，整体防护等级可以达到IP65，能够直接用在有喷淋清洗需求的食品加工车间管路墙面，或是潮湿的地下管廊点位，不会因为外界水汽进入导致内部阀杆锈蚀卡涩。操作旋钮的转动阻尼经过匹配设计，转动时需要施加不小于2N·m的扭矩才能带动阀杆转动，既避免了日常轻微震动导致的阀门自行移位，也不会因为阻尼过大导致操作人员操作费力，针对大口径阀门需要更大操作扭矩的场景，操作轴内部设计了通用的方孔连接结构，可以直接外接增力扳手，不需要额外拆卸操作盒就能完成大扭矩的开关操作。

从实际使用的适配性来看，这款操作结构可以适配绝大多数角行程类阀门的现场操作需求，包括球阀、蝶阀、旋塞阀等90度回转的阀门品类，只需要根据后端阀门的阀杆尺寸更换对应规格的连接轴套，不需要改动操作盒的主体壳体结构，通用性极强。在设计过程中，特意将操作轴的中心位置设置在壳体正面的几何中心，不管是左手操作还是右手操作，施力角度都能保持在最舒适的区间，操作人员站在操作位正前方时，手臂自然抬起就能刚好握住操作旋钮，不需要刻意侧身或是抬臂，长时间操作也不容易产生疲劳。

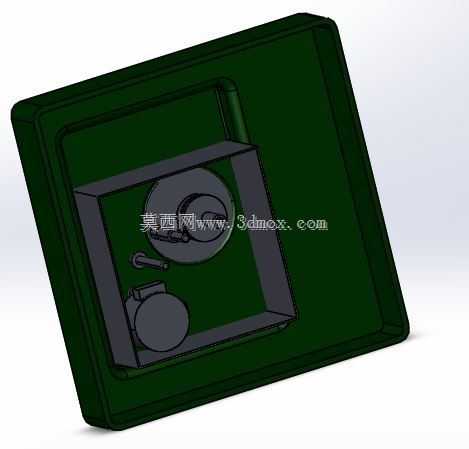

针对不同场景的标识需求，壳体正面围边的平整区域预留了标签粘贴位，可以直接粘贴阀门位号、开关方向、介质流向等标识，不需要额外在墙面上打孔固定标识牌，保持墙面的整洁统一。壳体背面预留了穿线孔位，针对带阀位反馈的电动阀门配套场景，反馈信号线可以直接从穿线孔进入壳体内部，连接到操作轴上的反馈凸轮结构，不需要额外布设外部走线槽，整体安装后的外观更加整洁，也减少了外部线路被损坏的风险。
