高精度剖分式滚动轴承结构展示

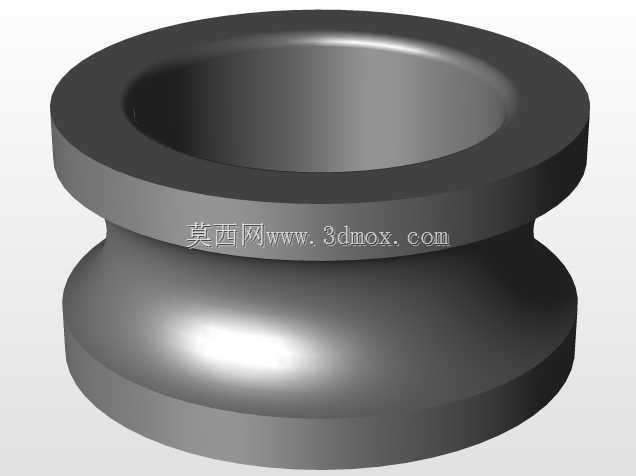

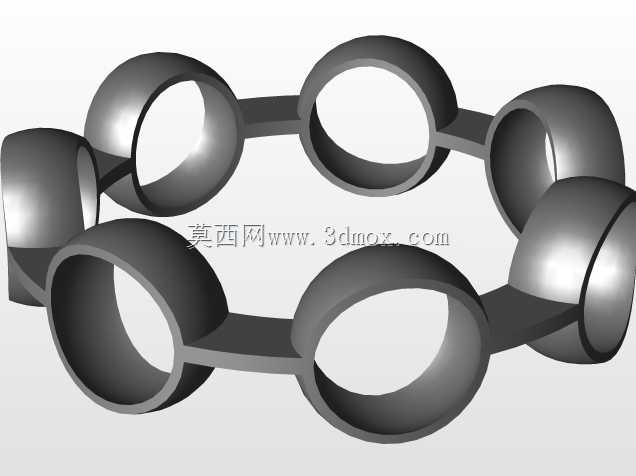

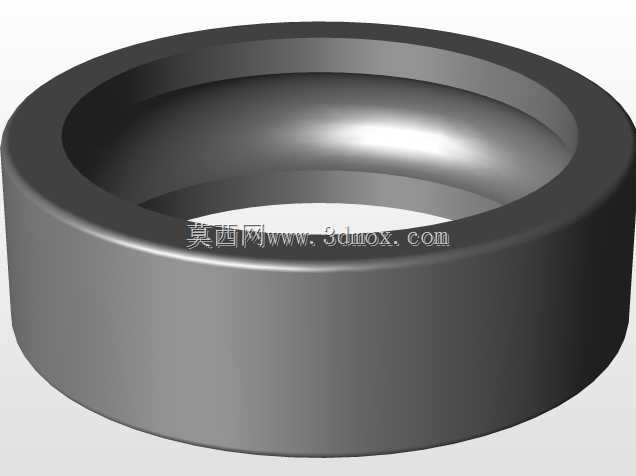

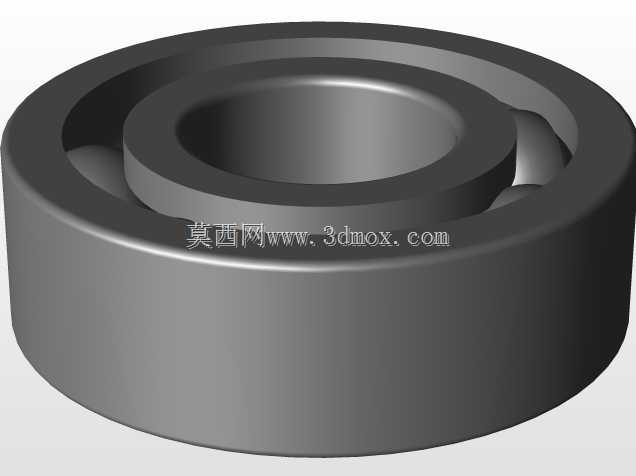

　　本次呈现的滚动轴承结构，覆盖了装配完成态与保持架带钢球的拆分展示态，能直观呈现轴承内部各部件的配合关系，这类轴承是旋转传动系统里的核心支撑部件，广泛应用在电机主轴、机床主轴、输送辊道、汽车传动箱、风电齿轮箱等需要降低旋转摩擦系数、保证回转精度的场景中。从功能特性来看，该类深沟球结构的滚动轴承可同时承受径向载荷与一定比例的轴向载荷，相比滑动轴承，其启动摩擦阻力更小，运转精度保持性更好，维护更换也更为便捷。设计过程中首先要匹配安装位的轴径与轴承座孔公差，内圈与轴采用过盈配合时要核算压装力，避免内圈涨大导致钢球游隙过小出现卡滞，外圈与轴承座多采用过渡配合，方便拆装同时保证外圈不会在孔内发生蠕变磨损。保持架采用兜孔结构包裹钢球，

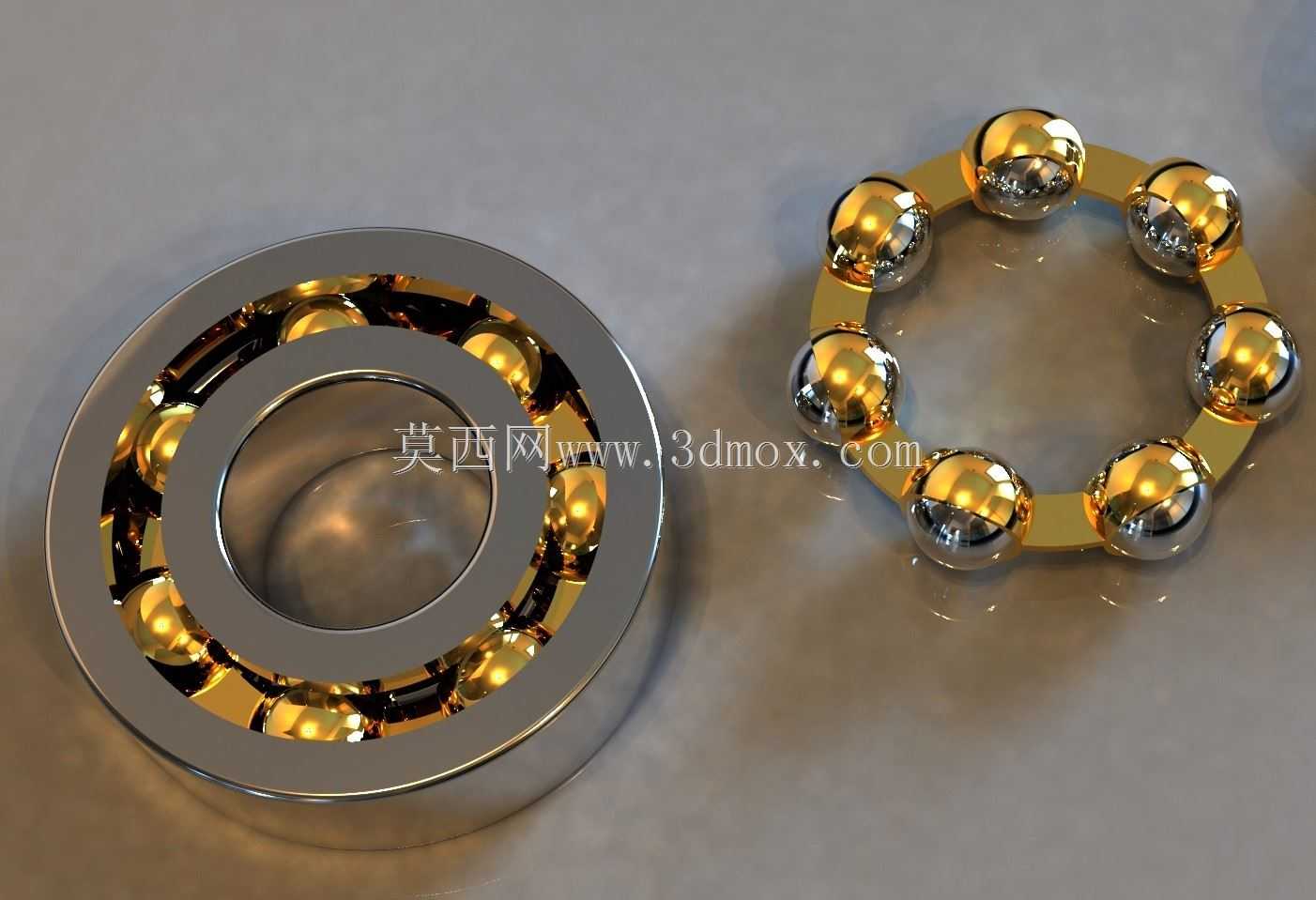

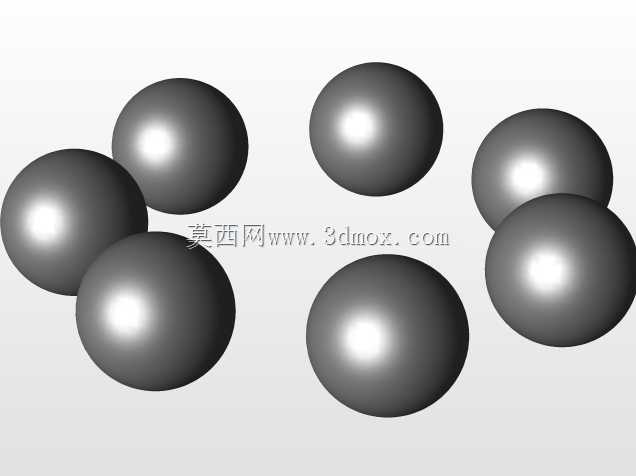

　　设计时要保证兜孔与钢球之间留有合理的间隙，既要避免钢球在运转时从兜孔脱出，也要保证钢球能在兜孔内自由滚动，不会出现过度摩擦导致保持架过早失效。钢球作为核心滚动体，其尺寸一致性直接影响轴承的运转平稳性，设计时要严格控制钢球的直径公差与圆度误差，组配时同套轴承内的钢球直径差要控制在微米级，避免载荷集中在个别钢球上导致局部点蚀。从安装边界来看，这类轴承的轴向定位多采用轴用弹性挡圈或者轴肩配合孔用挡圈，设计时要预留足够的安装操作空间，保证装配时能顺利将轴承压装到位，同时要考虑润滑通道的预留，无论是脂润滑还是油润滑，都要保证润滑剂能顺利到达钢球与滚道的接触表面，形成稳定的油膜降低磨损。拆分展示的保持架与钢球组件，

　　能清晰看到钢球在保持架上的排布方式，等间距分布的钢球可以将载荷均匀分散到整个滚道圆周上，避免局部应力集中，滚道的曲率设计要与钢球曲率匹配，保证接触应力在材料允许的范围内，延长轴承的疲劳寿命。在实际选型应用中，还要根据设备的运转转速、载荷大小、工作温度、环境清洁度等参数调整轴承的游隙组别与密封结构，比如高速运转场景要选用大游隙组别配合油气润滑，多粉尘环境要加装接触式橡胶密封圈避免杂质进入滚道造成磨粒磨损。
