角式法兰连接进料止回阀结构设计

　　这款角式结构的进料止回阀，主要应用在流体输送管路的进料端，承担单向通断、防止介质倒流的核心作用，在化工供料、水处理管路、中小型液压系统、轻工生产物料输送场景中都有广泛适配性，尤其适合管路走向需要90度转向的进料点位，能在不额外加装弯头的情况下完成管路转向与止回功能的集成，减少管路接头数量、降低泄漏风险点。从功能特性来看，该阀依靠介质自身压力实现自动启闭，当进料端介质压力达到开启阈值时，阀瓣自动抬升打通流道，介质可顺畅从下端法兰入口进入、从侧方法兰出口流出；当出口端压力出现反向波动、或是进料端压力骤降时，阀瓣会在介质反向压力与自身重力作用下快速回落密封，彻底阻断介质反向流动，避免上游设备因介质倒流出现叶轮反转、物料反灌、

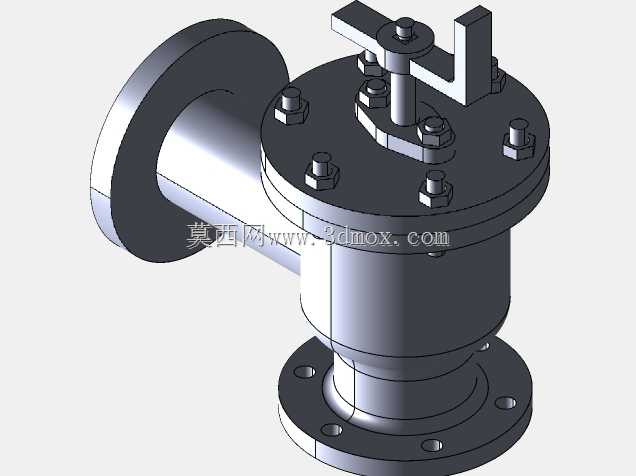

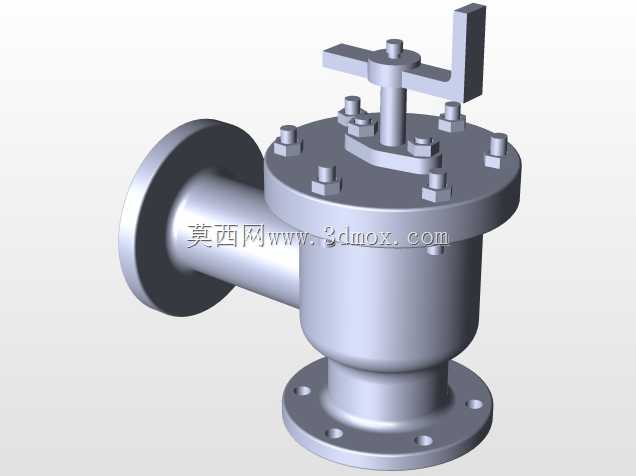

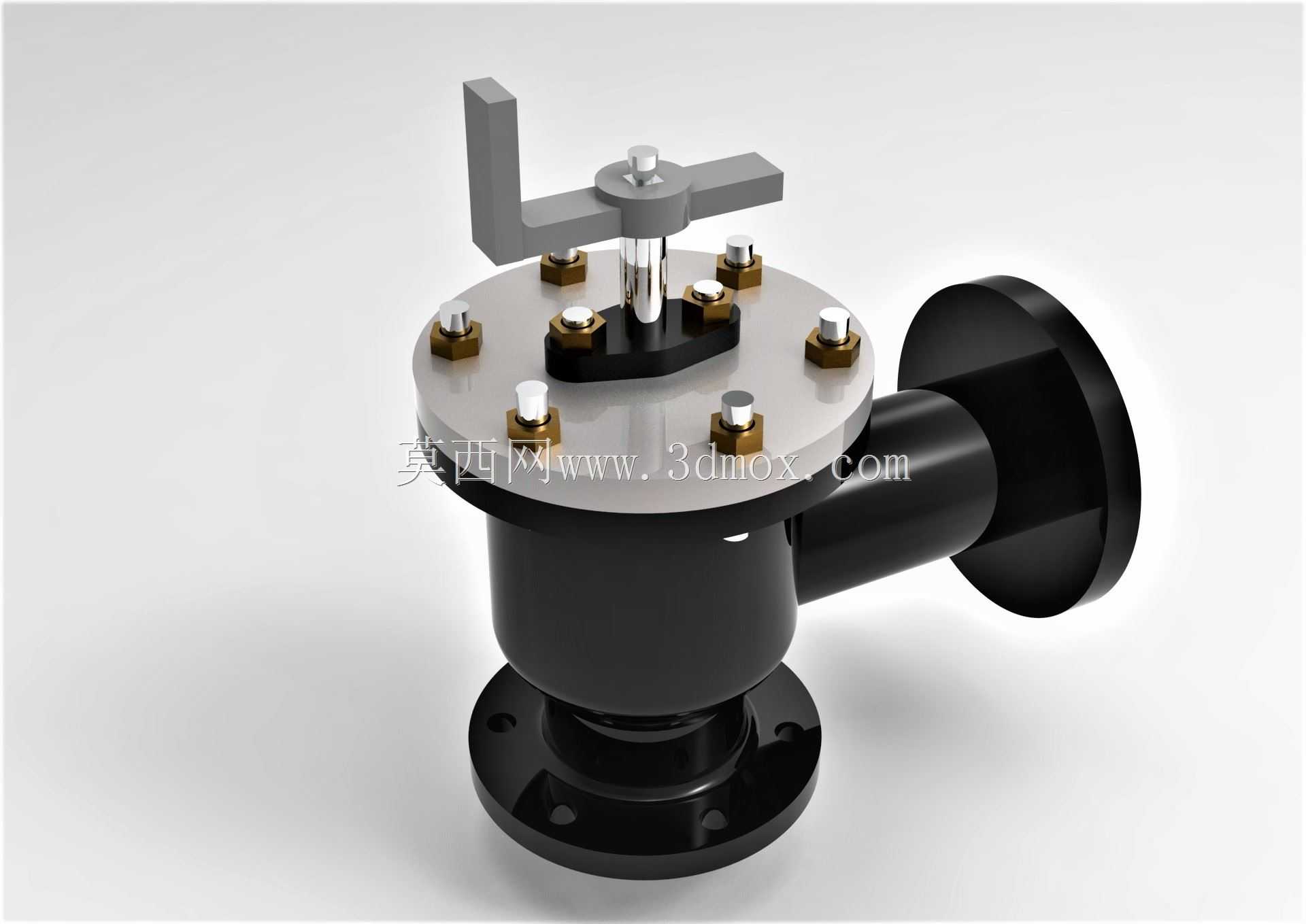

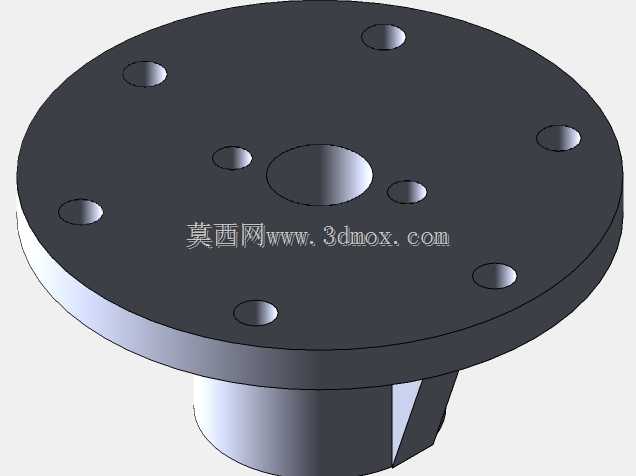

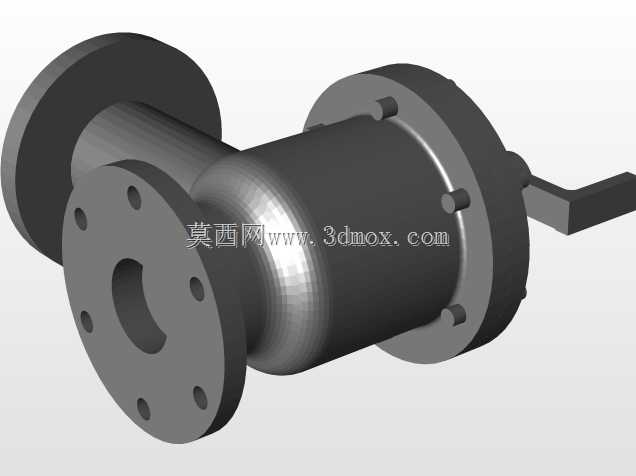

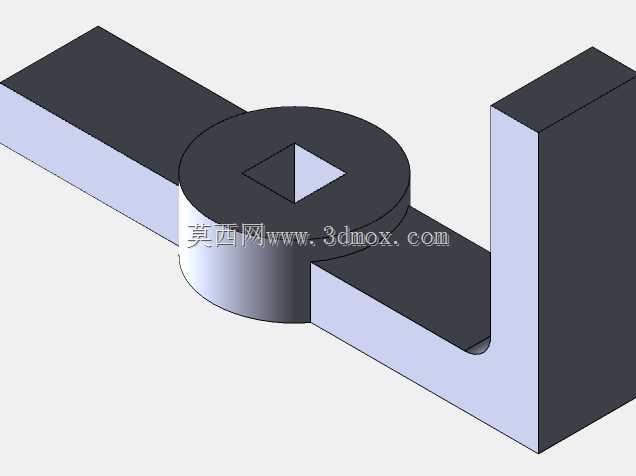

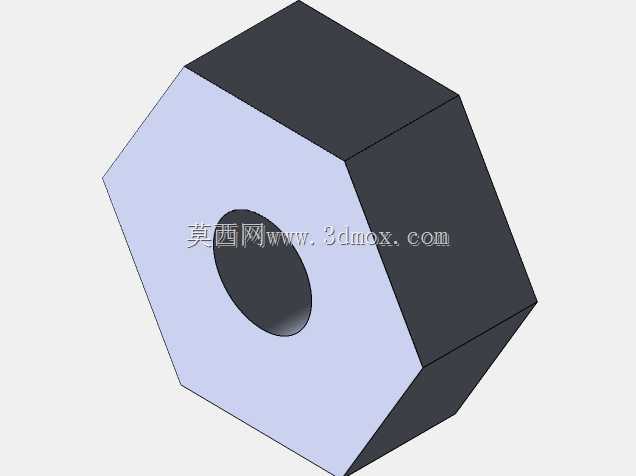

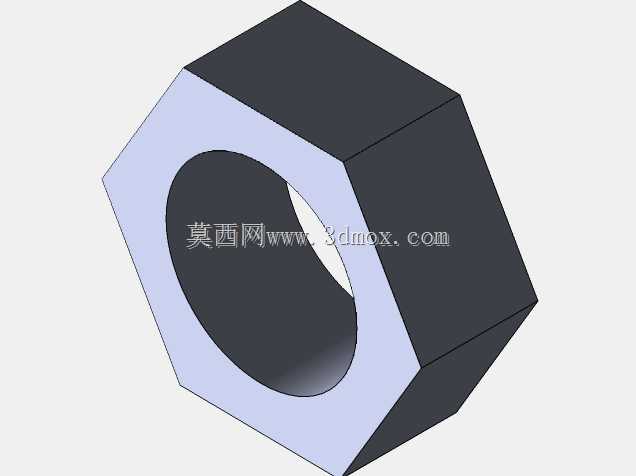

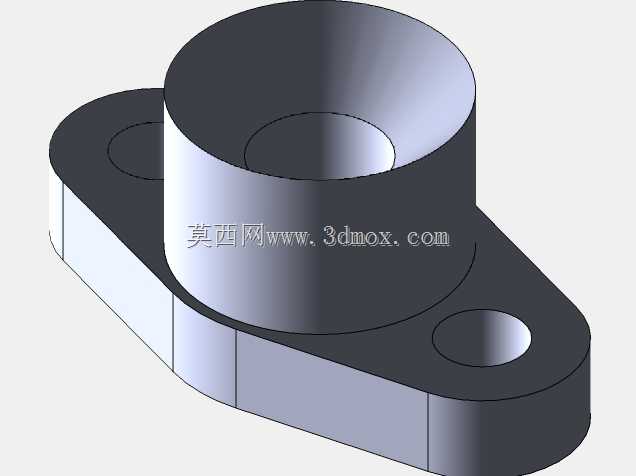

　　压力冲击等故障。设计阶段优先考虑了安装与维护的便捷性，阀盖与阀体采用法兰螺栓压合结构，顶部均布的紧固螺栓可提供均匀的密封压紧力，日常检修时只需拆卸顶部螺栓即可取出内部阀瓣、密封件等易损件，无需将整个阀体从管路上切割拆卸，大幅降低后期运维成本。顶部设置的手动操作手柄，可在设备调试、管路检修、应急截断时手动控制阀瓣的启闭状态，弥补纯自动止回阀在特殊工况下无法手动干预的不足。外形结构上，阀体采用90度角式流道设计，进出口均为标准法兰连接结构，法兰盘上的螺栓孔位置、孔径、密封面尺寸均匹配通用管路法兰标准，安装时可直接与同规格的管路法兰对接，无需额外加工转接件；阀体下部的安装法兰可直接固定在储料罐、反应釜、泵体的出口端，

　　侧方法兰对接下游输送管路，整体安装边界紧凑，相比直通式止回阀加弯头的组合方案，占用的管路安装空间减少约30%，适合安装空间局促的管路点位。流道设计采用平滑过渡结构，尽量减少介质在阀腔内的流动阻力，避免介质在转角处出现涡流、滞流问题，对于含少量固体颗粒的物料输送场景，也能减少颗粒在阀腔内的沉积卡滞概率。密封结构采用硬密封加软密封的组合设计，阀瓣密封面与阀座密封面经过精密研磨，正常工况下可实现零泄漏密封，同时密封件具备一定的耐磨性能，可适配常规水、油品、弱腐蚀性化工介质的输送需求。
