高精度螺旋斜齿传动零件结构设计

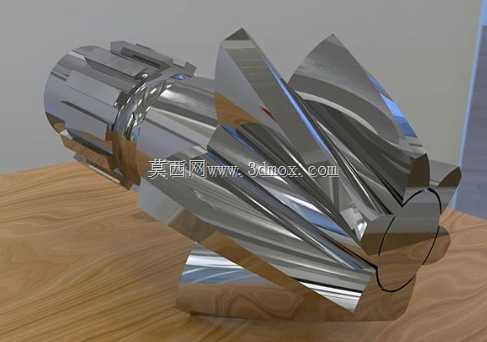

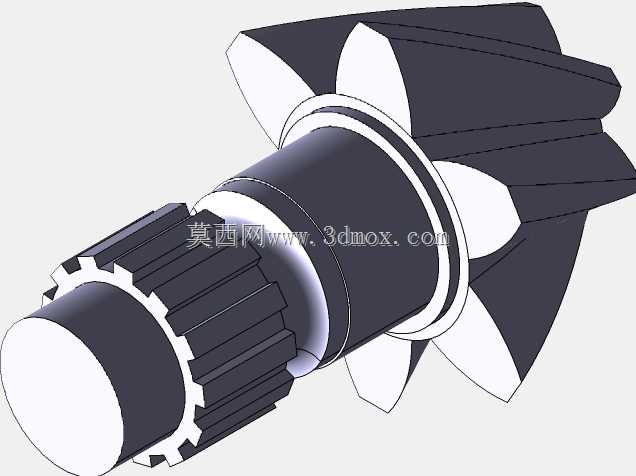

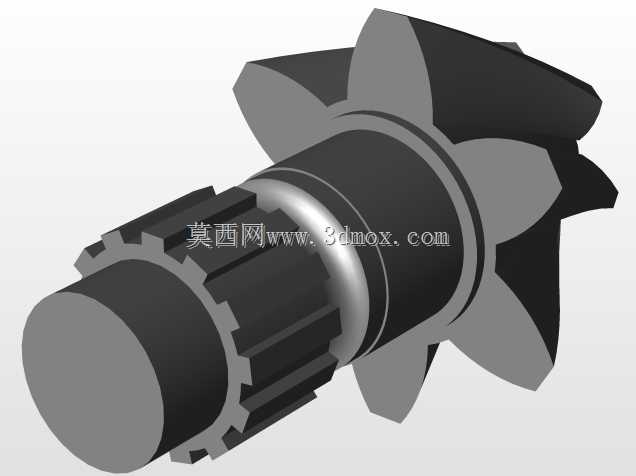

　　这类斜齿传动零件常应用在对传动平稳性有较高要求的动力传递场景中，比如精密机床的主轴进给传动链、汽车变速器的重载挡位、工业减速机的高速级传动单元，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从齿端局部接触逐步扩展到全齿宽啮合，脱开时也是逐步脱离，能大幅降低传动过程中的冲击、振动与运行噪音，适合中高速、重载的连续传动工况。从结构设计层面看，该零件集成了花键连接段与斜齿工作段，花键部分用于和传动轴实现周向固定，可传递更大扭矩的同时保证同轴度精度，避免传动过程中出现偏心导致的齿面偏磨；斜齿段的齿向螺旋角经过匹配计算，要和配对齿轮的螺旋角大小相等、旋向相反，保证啮合时齿面接触线沿齿长方向均匀分布，重合度比同参数直齿轮高出30%以上，

　　能有效提升单齿承载能力，降低单齿啮合时的接触应力与弯曲应力。设计过程中需要重点把控安装边界尺寸，首先是齿顶圆、齿根圆的径向尺寸公差，要和箱体内部的齿侧间隙、齿顶间隙匹配，避免运转时出现齿顶碰擦箱体内壁或是啮合间隙过大导致的回程误差；其次是轴向安装尺寸，斜齿轮传动会产生轴向分力，因此安装时要预留对应轴承的轴向定位空间，匹配推力轴承或是角接触轴承的安装位置，抵消轴向力带来的轴系窜动；花键段的长度、大径小径公差要和配合轴的花键参数完全一致，保证装配时能顺利推入，同时周向无过大旷量。齿形部分的建模需要严格遵循渐开线齿廓生成逻辑，螺旋线的导程要和螺旋角、分度圆直径匹配，齿面过渡圆角要做圆滑处理，

　　避免热处理或是重载工况下出现应力集中导致的断齿问题；齿端部分做了倒角处理，方便装配时顺利导入啮合位置，也能避免齿端边缘在啮合初期出现崩边问题。实际应用中，这类零件的加工通常会采用滚齿、剃齿或是磨齿工艺，建模时预留的加工余量要匹配对应工艺要求，比如磨齿工序需要在齿面预留0.1-0.2mm的磨削余量，保证最终齿面粗糙度与齿形精度满足传动要求。在做装配校核时，还要考虑热胀冷缩带来的尺寸变化，尤其是长期高速运转的工况下，齿面温度升高会导致径向尺寸膨胀，预留的齿顶间隙要覆盖温度变形量，避免出现卡滞问题。
