2500瓦功率电阻翅片加热管结构设计

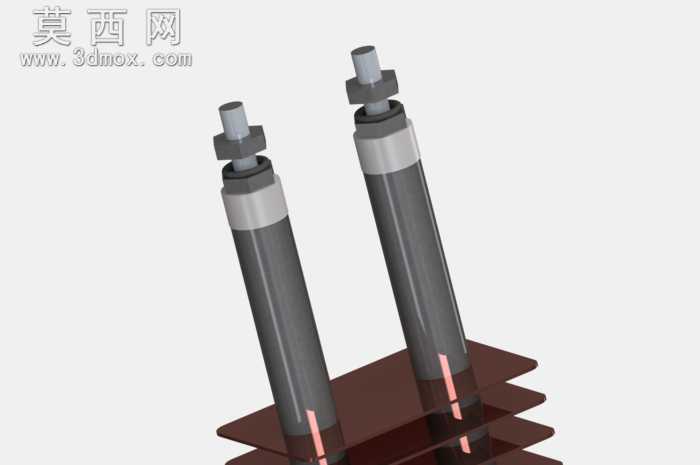

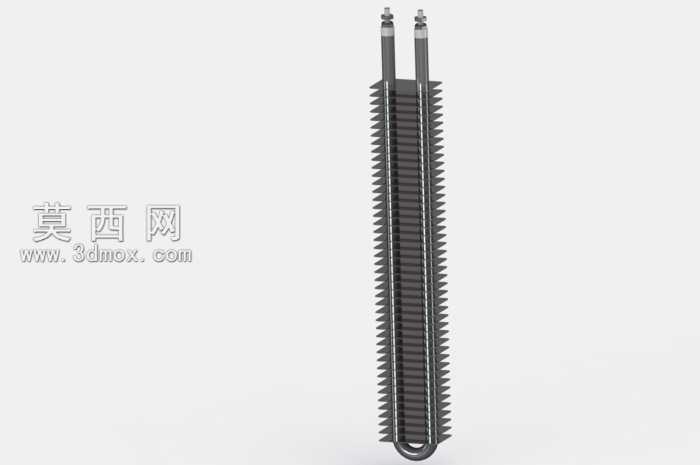

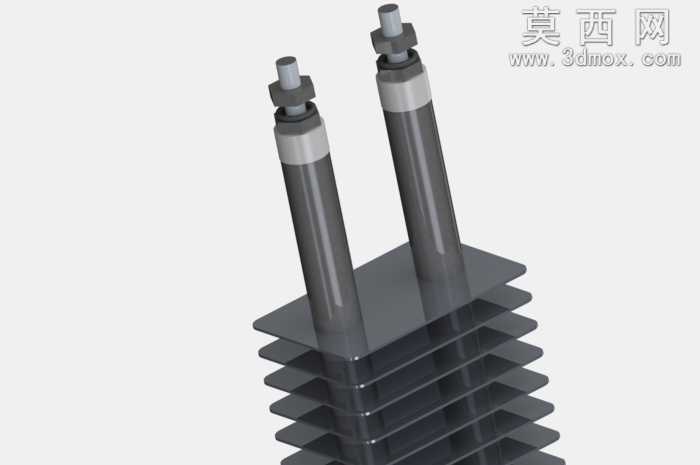

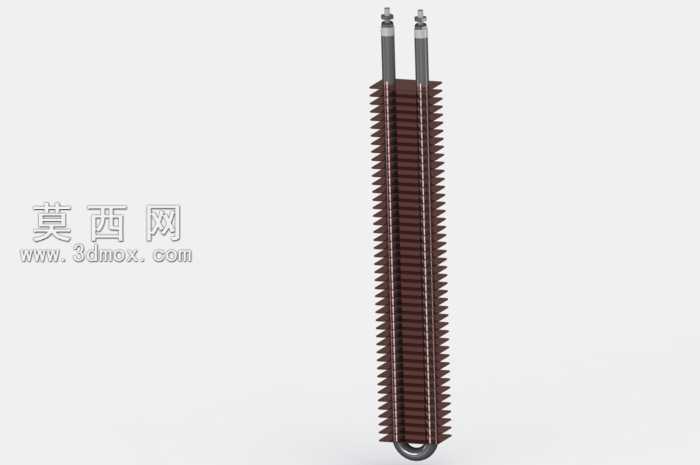

本模型为2500瓦规格电阻翅片加热管的三维参数化设计成果，建模阶段采用SolidWorks完成全结构特征搭建，首先依据电热元件的功率参数与安装尺寸要求，绘制加热管主体的截面草图，通过拉伸命令生成金属外管的基础实体，外管选用耐高温不锈钢材质，建模时预留内部填充绝缘氧化镁粉与电阻丝的腔体空间，两端的接线端子采用六角螺栓结构，分别绘制螺纹段、六角拧动段与接线柱段，通过装配约束与管体完成同轴配合，保证接线部位的结构强度与导电稳定性。翅片部分采用等距阵列特征完成建模，以单片散热翅片的截面轮廓为基础，沿加热管轴向按照固定间距阵列生成多层翅片结构，翅片与管体采用过盈配合的装配关系，建模时通过布尔运算将翅片与管体结合为整体，模拟实际生产中的胀接工艺效果，保证热量传导的结构合理性。渲染阶段为不同部件赋予对应材质，金属外管赋予哑光不锈钢材质，调整粗糙度参数模拟工业管材的表面质感，翅片赋予深棕色耐高温涂层材质，还原实际产品的表面处理效果，接线端子的金属部位赋予亮面镀锌材质，绝缘密封部位赋予灰色耐高温橡胶材质，通过添加环境光源与辅助补光，突出管体与翅片的结构层次，清晰展示各部件的装配关系。设计过程中充分考虑加热管的换热效率需求，翅片的间距、厚度与展开面积均经过参数化校核，在保证2500瓦额定功率下散热面积充足的同时，避免翅片过密导致的风阻过大问题，两端的固定螺母结构预留了标准安装尺寸，可直接适配常规设备的安装孔位，整体模型结构完整无缺失特征，所有配合关系均符合实际生产装配逻辑，可直接用于电热设备的结构选型、装配模拟与工程出图参考。
