泵类设备用导向十字头组件结构设计

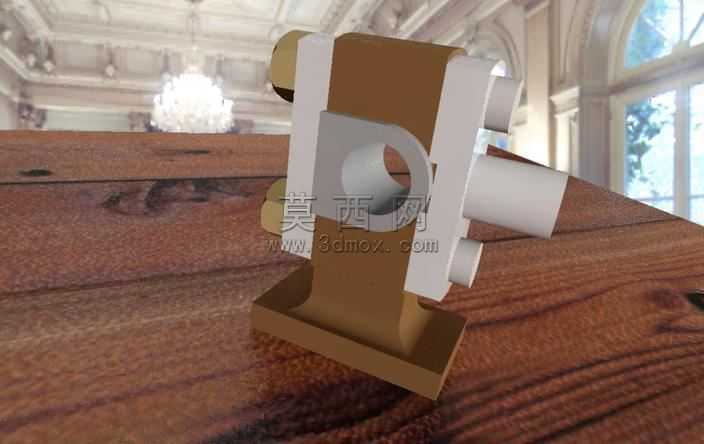

该三维模型为泵类设备配套的导向十字头组件，整体采用参数化建模方式完成，建模过程中优先保证各装配结构的尺寸公差匹配，为后续生产加工的尺寸校验提供可靠的三维参照。模型主体分为刚性基座、十字头主体、导向连接轴三个核心部分，基座采用带圆角的梯形支撑结构，底部平整安装面预留了装配定位的基准特征，可直接与设备内部安装位完成贴合固定，建模时对基座的承重壁厚做了均匀化处理，避免应力集中导致的结构失效风险。十字头主体为核心功能结构，中间开设的贯通导向孔做了高精度的同轴度约束，孔壁与导向轴的配合间隙按照滑动传动的公差要求设定，可保证往复运动过程中的平顺性，不会出现卡滞、偏磨的问题。两侧对称分布的平行通道连接端，采用阶梯轴结构设计，不同直径的轴段分别对应密封件安装位、传动件连接位，建模时对轴肩的过渡圆角做了优化，可有效降低交变载荷下的应力集中系数。材质渲染阶段，基座部分采用哑光棕褐色金属材质模拟铸铁基座的质感，十字头主体采用银灰色哑光金属材质表现合金结构钢的加工表面，连接轴部分采用亮白色工程塑料材质做区分，渲染时添加了柔和的环境漫反射效果，清晰展现各部件的轮廓边界与装配关系，同时在木质台面的场景衬托下，可直观呈现组件的实际尺寸比例。设计思路上，该组件优先满足泵类设备内部的动力传递需求，通过十字头的结构将旋转运动转化为直线往复运动，平行通道的结构设计可同时完成前后介质通路的动力传递，刚性基体的一体化设计减少了装配零件数量，降低了设备组装的复杂度，同时提升了整体结构的抗振性能，可适应泵类设备长期连续运行的工况要求。建模过程中对所有运动部件做了干涉检查，确认往复运动全行程内无结构碰撞，各连接部位的装配间隙符合机械设计的通用标准，可直接用于后续的工程图导出、运动仿真分析以及生产加工参考。
