带侧槽开口圆柱座类组合结构练习件

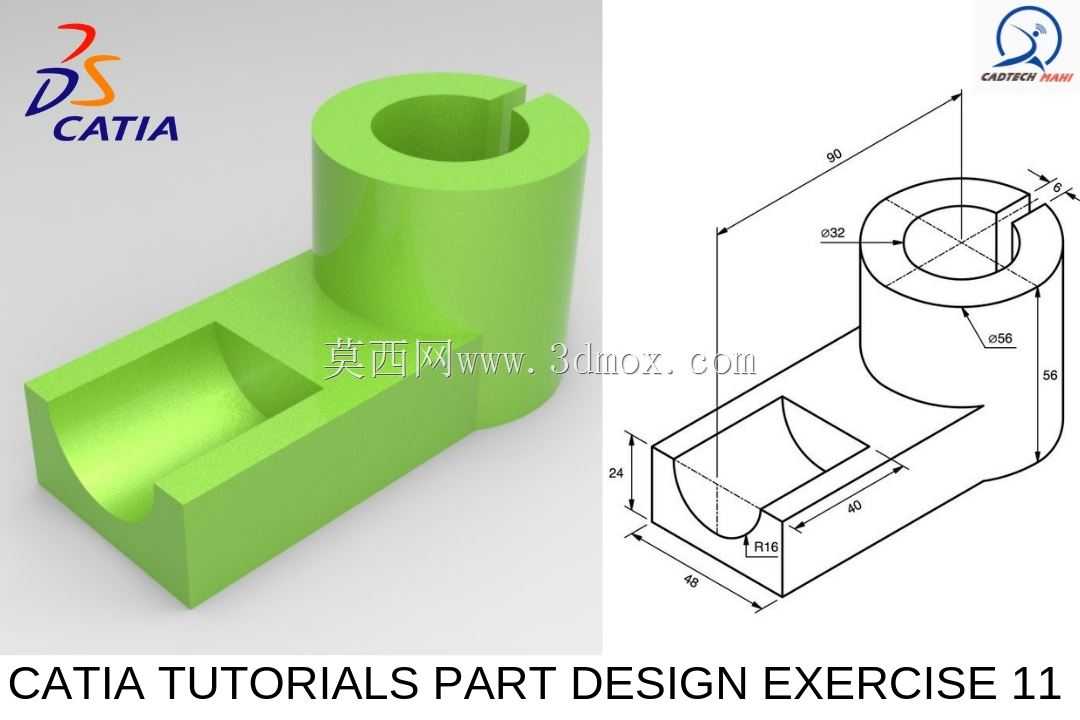

　　该结构件属于典型的机械基础练习类零件，同时也可作为小型工装定位组件的原型参考，在小型自动化设备的定位模组、检测工位的工件承托结构中常有同构型零件应用，主要承担轴类零件的径向定位、侧边平面工件的承托限位作用，可适配直径32mm的圆柱杆件插入安装，侧边开口槽用于避让杆件上的定位销或走线结构，避免装配时出现干涉。从结构设计逻辑来看，零件整体分为两个功能区段，上部为带轴向开口的圆柱套筒段，下部为带内凹圆弧槽的矩形基座段，两段采用一体化融合结构，没有额外的拼接接缝，适合采用整块坯料铣削加工或者注塑成型工艺制作。尺寸边界上，圆柱套筒的外径为38mm，总高度方向从基座底面到套筒顶面的尺寸为60mm，下部基座的总长度为49mm、宽度为40mm、

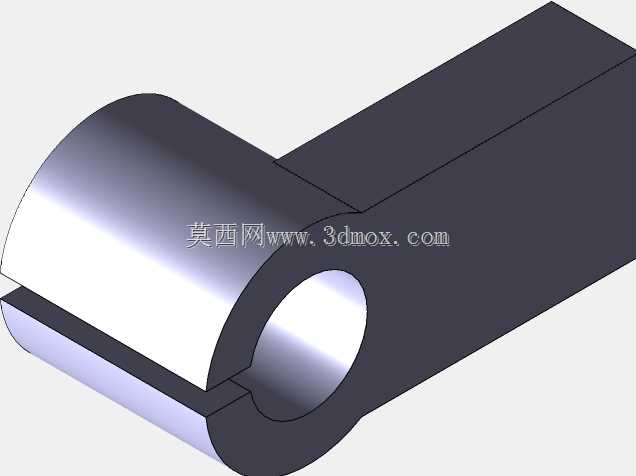

　　基座自身高度为24mm，基座上的内凹圆弧槽半径为16mm，圆弧槽的端面距离基座外侧端面的距离为40mm，所有尺寸的公差预留可根据实际应用场景调整，作为练习件时可按照IT12级自由公差建模，作为实际工装零件时可将套筒内孔、基座底面的公差提升至IT7级以满足装配精度要求。建模过程中需要注意两个区段的融合过渡位置不能出现尖锐棱角，避免应力集中，套筒上的开口槽宽度为6mm，槽的两个侧面需要与套筒轴线保持平行，槽底位置与套筒内孔的衔接处要做顺滑处理，下部基座的内凹圆弧槽轴线与上部套筒的轴线在空间上呈垂直交错状态，两个特征的位置度需要严格对齐，否则会出现装配时杆件无法同时穿过套筒与基座槽位的问题。实际应用中，

　　这类零件通常会在基座的底面加工两个安装沉孔，用于将整个组件固定在设备基板上，套筒的内孔可加装铜套来提升耐磨性能，侧边的开口槽除了避让结构外，也可作为紧固件的穿入位置，从侧面锁紧插入套筒内的杆件，实现杆件的高度调节与固定。建模练习时可重点关注多特征融合时的布尔运算逻辑，掌握凸台、凹槽、对称约束、棱边倒圆角等基础特征的使用技巧，理解不同功能特征之间的位置约束关系，避免出现特征重叠、壁厚不均的问题，零件的最小壁厚出现在套筒开口槽的两侧位置，建模时要保证该位置的壁厚不小于2.5mm，防止加工或者使用过程中出现断裂变形。
