异径正交双筒带加强筋连接结构件

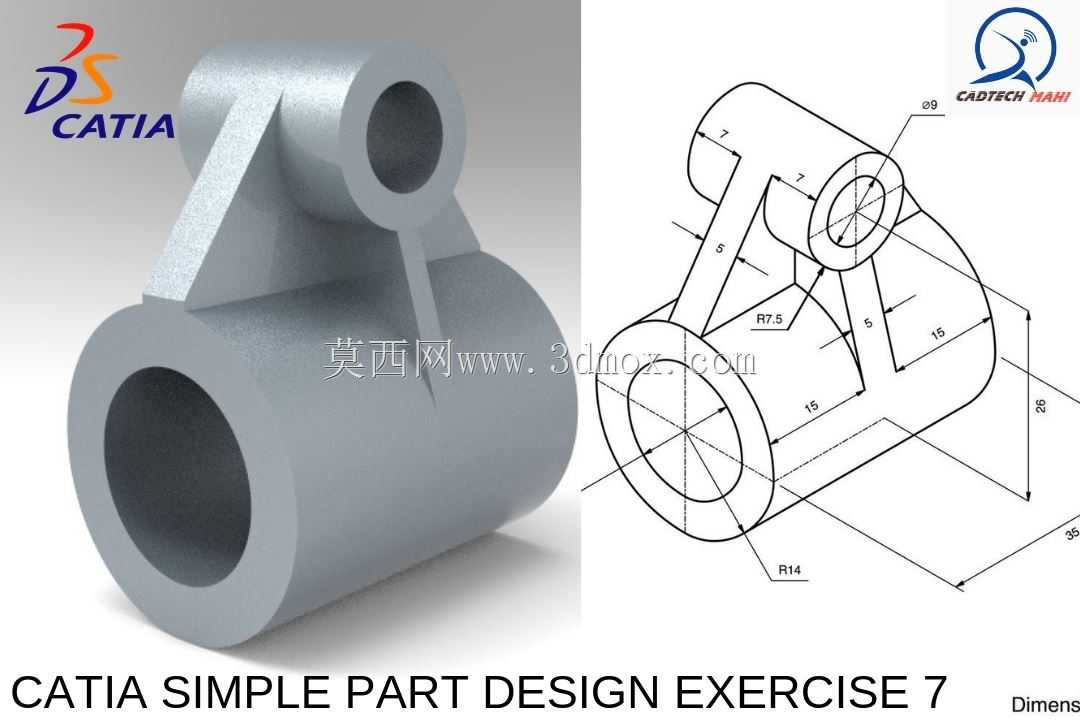

　　该结构件属于管路系统配套的连接类零件，常见于中小型流体输送设备、气动控制回路的管路转接部位，主要承担两路不同通径管路的正交连通功能，同时通过一体成型的加强筋结构保障连接部位的结构强度，避免管路受振动、压力冲击时出现连接断裂、形变泄漏的问题。从结构设计逻辑来看，主体采用大直径空心筒作为主通路，筒壁厚度均匀，既保证内部流体通流截面满足流量要求，也控制了整体零件重量，主筒外圆设置R14圆角过渡，可有效降低加工、装配过程中的应力集中风险，同时避免锐边划伤操作人员或配套密封件。垂直于主筒轴线方向设置小直径空心筒作为支通路，两筒正交相贯位置采用三角形加强筋连接，筋板厚度均匀，与两筒外壁的过渡位置设置R7.5圆角，进一步分散相贯线位置的应力，

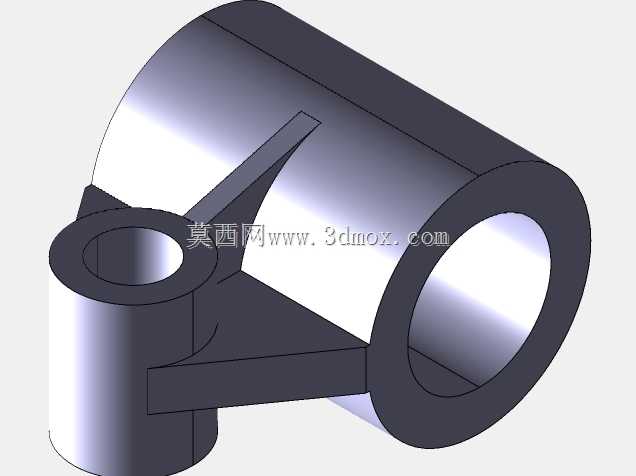

　　在支筒端部与主筒外壁之间形成稳定的三角支撑结构，可承受支管路方向带来的径向载荷与弯矩。从安装边界来看，主筒轴向长度、支筒中心距主筒端面的距离均有明确尺寸约束，两筒的内孔直径、外圆直径均按对应管路的标准通径设计，可直接适配标准规格的管路接头，安装时无需额外加工转接面，主筒与支筒的端面均为垂直于自身轴线的平面，可保证密封件安装时的平面度要求，减少密封失效概率。建模过程中可先绘制两筒的旋转截面生成主体结构，再通过拉伸命令生成加强筋，最后对所有过渡位置做圆角处理，过程中可借助镜像、特征复用等操作提升建模效率，同时需要重点校验相贯线位置的壁厚均匀性，避免出现局部壁厚过薄导致的强度不足问题，还要核对各安装尺寸的公差配合要求，

　　保证与外接管路的装配同轴度，避免安装后出现管路别劲、密封面错位的问题。这类零件在实际应用中，多采用金属压铸或棒料机加工成型，不同工况下可选用铝合金、不锈钢或工程塑料作为加工材质，低压气动回路中可选用轻质铝合金降低整体重量，有腐蚀介质的流体回路中可选用不锈钢或耐腐蚀工程塑料，保障零件的使用寿命。
