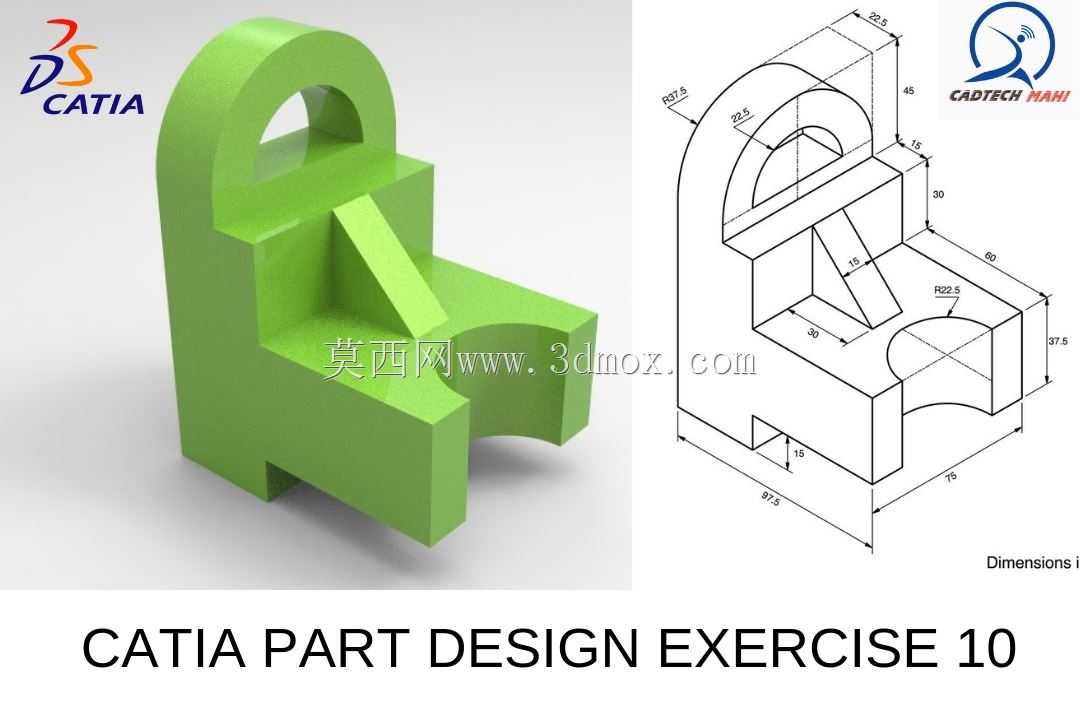

CATIA入门练习用带肋拱形支座零件

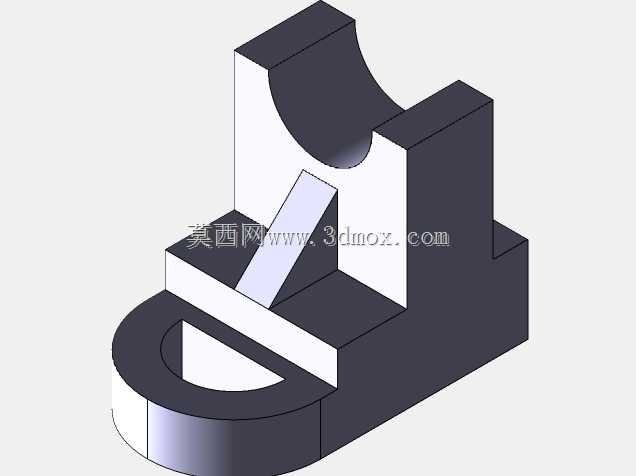

　　该零件属于机械建模入门阶段的典型练习构件，整体结构融合了拱形吊耳、阶梯基座、加强肋板与半圆柱定位面四类常见机械结构特征，可帮助建模者快速掌握实体拉伸、凸台创建、凹槽切除、镜像阵列、基准平面构建等核心建模操作，理解不同结构组合下的几何约束逻辑。从实际工程应用场景来看，这类带拱形吊耳的支座类零件常被用于小型设备的机架挂载、工装夹具的定位支撑、轻型输送线的附件安装位，拱形吊耳部分可穿装销轴或螺栓实现上部构件的铰接或吊挂，下部阶梯基座可通过螺栓固定在安装平台上，侧面加强肋板用于抵消吊耳挂载时产生的弯矩，避免基座与吊耳衔接处出现应力集中断裂。设计思路上，该零件采用对称式布局，建模时可先完成单侧结构绘制再通过镜像命令生成另一侧特征，

　　大幅减少重复建模工作量；下部基座设置两级台阶，既可以适配不同高度的安装面避让需求，也能在半圆柱面位置实现与配套圆柱构件的贴合定位，保证安装同轴度；加强肋板采用三角形截面，在最小化材料用量的前提下最大化提升结构刚性，肋板与基座、吊耳的衔接处均做了微小圆角过渡，避免加工时出现应力开裂。外形尺寸方面，零件整体长宽高比例适配小型安装场景，吊耳内孔直径满足常规M6-M8规格销轴的穿装需求，基座安装孔位间距符合通用小型机架的安装孔距标准，下部半圆柱定位面的半径尺寸可与直径匹配的圆柱轴件实现间隙配合，安装时无需额外加工适配结构即可完成快速装配。建模过程中需要重点关注各特征的尺寸约束逻辑，尤其是拱形吊耳的圆弧圆心与基座基准面的位置关系、

　　肋板的倾斜角度与两侧贴合面的共面约束、半圆柱定位面与基座台阶的同轴度要求，这些约束逻辑也是实际工业零件设计中必须严格控制的核心要点，通过该零件的练习可快速建立工业零件建模的尺寸公差与装配适配思维，避免出现建模特征与实际加工装配需求脱节的问题。
