带安装耳法兰式轴座连接支撑构件

　　该类带异形安装耳的法兰轴座构件，常见于中小型传动系统的轴端支撑场景，也可作为管路转接、传感器安装的承载基座使用，在轻工输送设备、小型实验台架、非标自动化工位的动力传递单元中应用广泛。构件主体采用同轴轴套与法兰盘结合的结构，轴套内孔为光面设计，可穿装对应直径的传动轴，为轴类零件提供径向支撑，限制轴系运行过程中的径向窜动，法兰端面可与配套端盖、传动轮或者对接构件贴合，通过圆周均布的螺栓孔实现轴向锁紧固定。不同于标准圆形法兰，该构件延伸出两块对称的异形安装耳，安装耳上开设定位通孔，可直接将整个构件锁紧在设备安装基板或者机架立面上，无需额外设计转接支架，能有效缩减安装空间，适配安装面空间受限的紧凑工位。从设计逻辑来看，

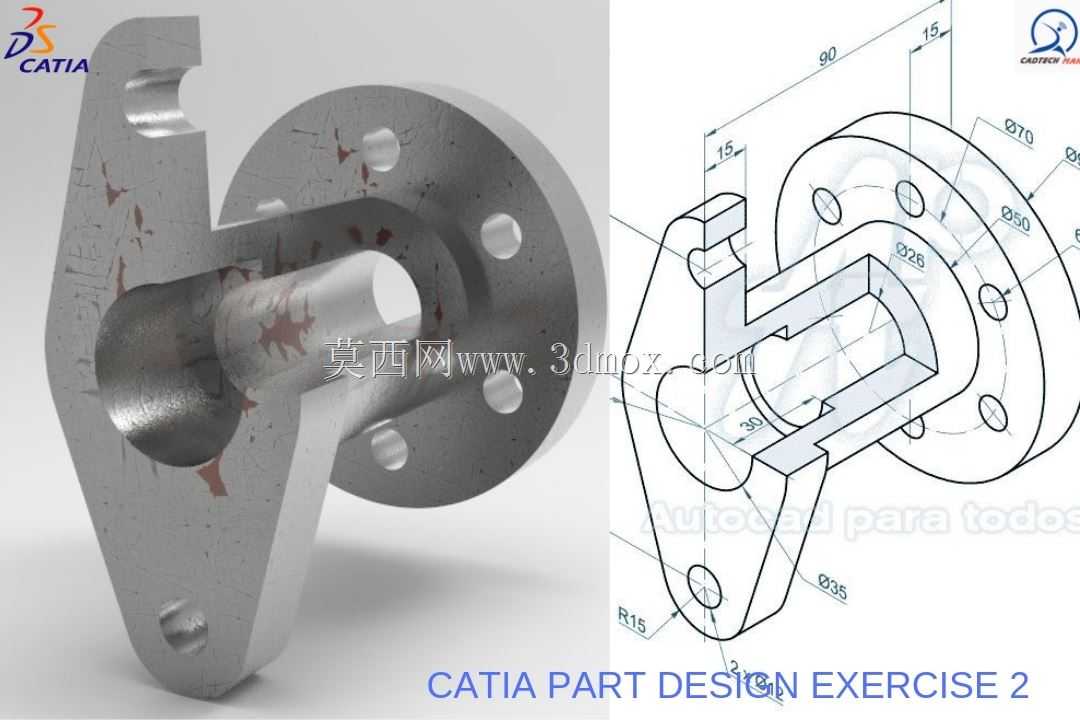

　　建模过程优先确定轴套内孔与法兰端面的同轴度基准，先完成主体回转特征的构建，再通过对称拉伸切除生成安装耳结构，安装耳与法兰主体的衔接位置做了圆角过渡处理，避免应力集中导致的受力断裂，轴套外圆与法兰端面的衔接处同样设置了倒角，既去除加工毛刺，也能在装配时起到导向作用。从安装边界来看，法兰盘外圆直径70mm，安装耳外侧最大跨度90mm，轴套轴向伸出长度35mm，安装耳上的定位孔中心距法兰端面15mm，安装孔适配R15圆弧过渡的安装面，可直接贴合在带圆弧面的机架型材上，轴套端部做了内倒角处理，方便传动轴穿装时的导向对位。构件上的安装孔位均做了锪平处理，保证螺栓锁紧时端面贴合紧密，不会出现螺栓偏斜导致的锁紧力不足问题，

　　法兰端面上的螺栓孔采用不等距？不，是圆周均布设计，可适配不同角度的安装对位需求，在实际使用中，这类构件既可以作为独立的支撑座使用，也可以作为集成式安装座搭载小型检测传感器，将传感元件直接固定在法兰端面，实现轴系转速、振动参数的近距离检测，减少额外安装支架带来的累积误差。建模练习过程中，这类零件能帮助设计者熟练掌握回转特征、对称特征、拉伸切除、圆角倒角等基础建模命令的使用，理解机械零件设计中基准先行、工艺适配的核心思路，避免出现建模特征无法对应实际加工工艺的问题，比如安装耳的厚度、法兰盘的壁厚都要匹配常规铣削加工的刀具可达性，轴套内孔的长径比要符合常规镗削加工的工艺范围，过渡圆角的大小要匹配加工刀具的半径参数，确保设计出的三维模型可以直接对接后续的加工生产环节，而不是仅停留在可视化展示层面。
