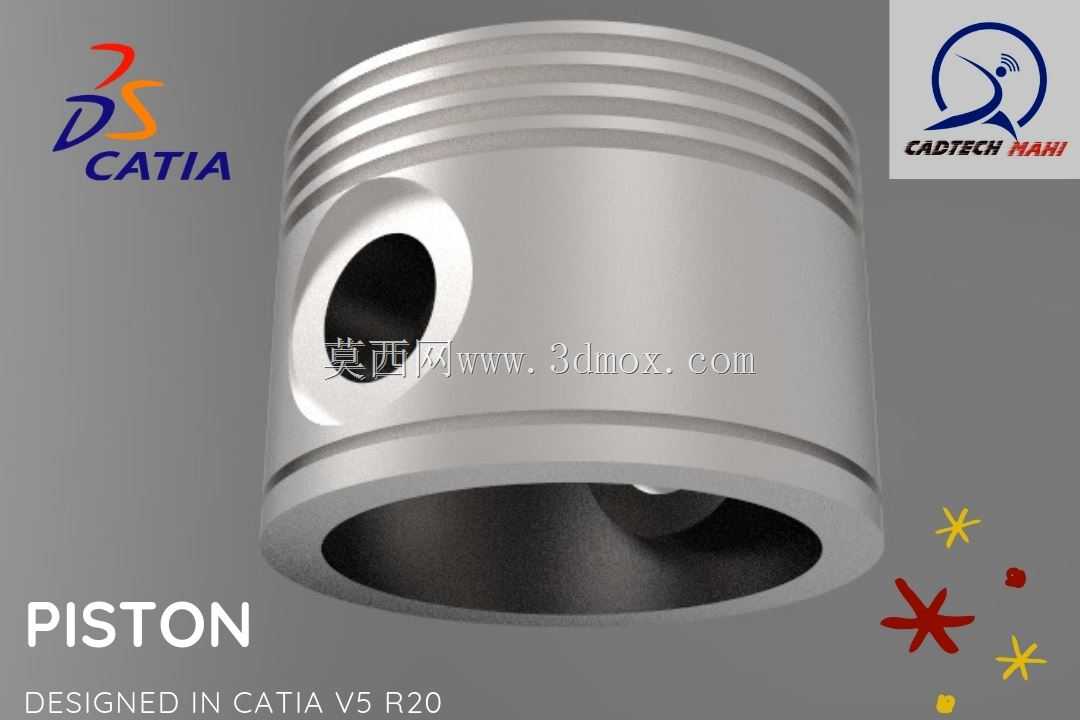

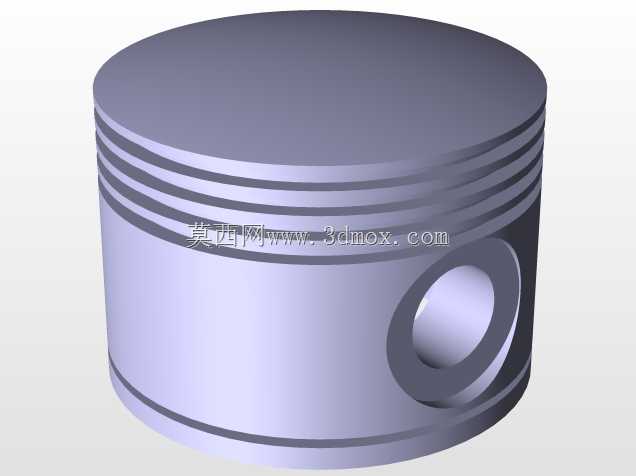

汽车发动机活塞结构三维设计

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，在车用动力、小型通用动力、工程机械动力单元中均承担核心功能，工作时需在高温高压燃气推动下沿气缸内壁做往复直线运动，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成动力输出循环。本次设计的活塞针对小排量车用汽油机工况开发，整体采用铝合金材质的轻量化设计思路，头部设置多道环槽结构，分别适配气环与油环安装，气环负责密封燃烧室高压燃气，避免做功行程燃气下窜至曲轴箱，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞头部顶面采用适配燃烧室涡流组织的凹面造型，可配合缸盖结构优化油气混合效率，提升燃烧充分度，降低工作过程中的爆震风险。

　　活塞销座部位采用加厚加强结构，通过对称分布的销孔安装活塞销，销孔与活塞销采用间隙配合设计，预留热膨胀余量，避免工作温度升高后销孔抱死导致运动卡滞。裙部设计为微椭圆截面形态，冷态下与气缸壁保留合理配合间隙，工作受热膨胀后可自动补偿间隙量，既保证往复运动的导向精度，又能避免冷启动敲缸、热态拉缸等常见故障。设计过程中重点校核了活塞在上止点、下止点位置的运动边界，确保活塞运行到上止点时顶面不与气门、缸盖发生运动干涉，下行至下止点时裙部不超出气缸套下端面，同时匹配对应缸径的气缸尺寸，环槽宽度、深度适配标准规格活塞环，销孔直径匹配常用尺寸活塞销，可直接用于同排量发动机的结构验证、教学演示或逆向开发参考。建模过程中对活塞各部位过渡圆角做了精细化处理，尤其是环槽根部、销座与裙部连接位置的圆角，可有效降低应力集中系数，提升活塞承受交变载荷的疲劳强度，避免高频往复运动下出现结构开裂失效。
