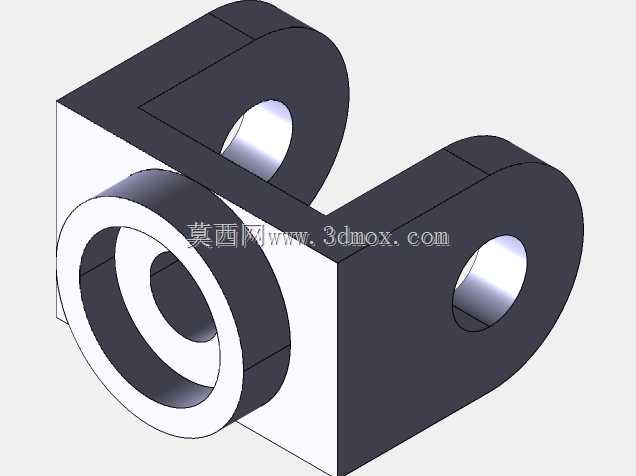

带同轴凸台双耳铰接式机械支座结构

　　这类带同轴凸台的双耳铰接支座，在轻工输送线、小型自动化工装的铰接工位应用十分普遍，日常做非标设备改型时经常会遇到类似结构的选型与建模需求。从结构功能来看，顶部的环形凸台主要用于承插配套的轴套或者定位衬套，内孔的同轴度公差需要控制在0.02mm以内，才能保证配套转轴转动时无卡滞，避免长期运行出现偏磨异响；下方的两个平行耳板开有同轴通孔，用于穿装铰接销轴，耳板的间距需要和配套的连接叉耳尺寸匹配，单边预留0.1-0.2mm的装配间隙，既方便安装对位，也不会因为间隙过大造成铰接晃动。设计这类零件时，首先要确认安装边界：凸台的外径、总高度，以及耳板的厚度、孔中心到支座底面的距离，这些尺寸直接决定了零件能不能适配现有安装位，

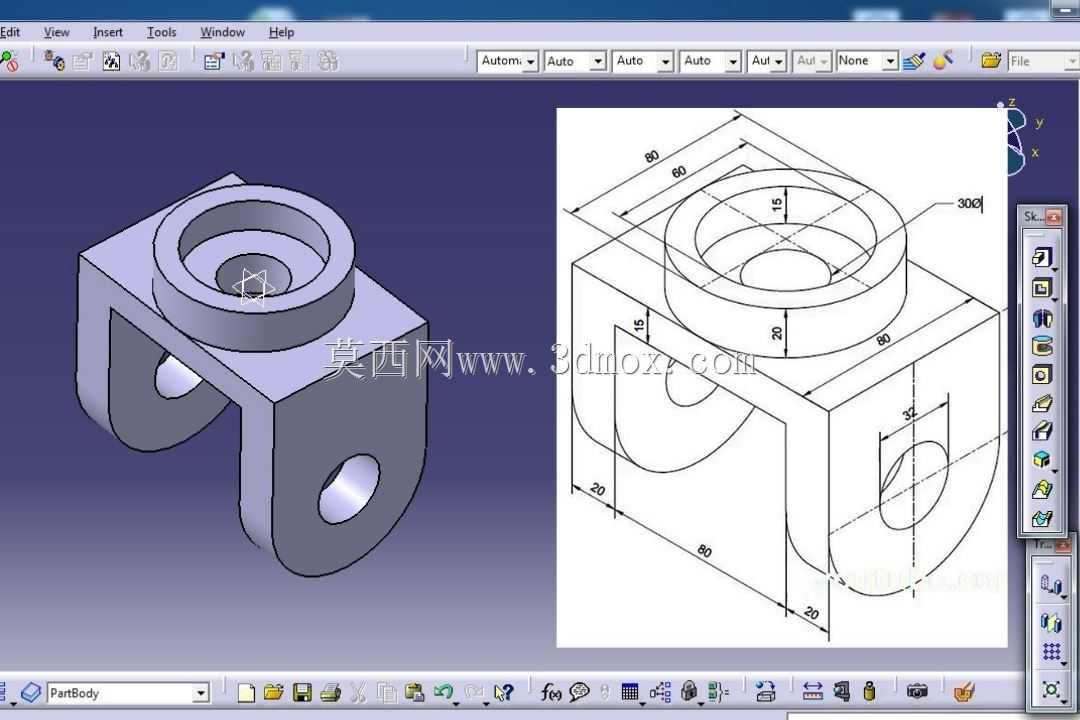

　　建模时优先从支座的基准底面开始绘制草图，先拉伸出主体方块结构，再在顶面绘制凸台的同心圆轮廓，用凸台命令拉伸到指定高度，之后在主体两侧切除多余材料形成双耳结构，最后对所有锐边做0.5mm的倒角处理，避免加工完成后锐边割手，也能消除应力集中点。实际应用中，这类支座通常作为气动摆杆、小型连杆机构的固定铰接端，承受的径向载荷不大，但需要反复承受铰接转动带来的交变应力，因此建模时要注意耳板与主体衔接处做圆角过渡，圆角半径不小于2mm，避免应力集中导致耳板断裂；凸台的内孔如果需要安装耐磨衬套，要预留0.03-0.05mm的压装过盈量，保证衬套压入后不会随转轴转动松脱。尺寸标注层面，所有形位公差都要以底面为第一基准，

　　凸台内孔与耳板铰接孔的平行度需要控制在0.03mm以内，否则安装后会出现转轴别劲的问题，长期运行会加速销轴和衬套的磨损。这类零件的材质一般选用45号钢，表面做发黑处理防锈，部分有轻量化需求的工位也可以选用6061铝合金加工，只是耳板厚度需要适当增加1-2mm来保证结构强度。建模过程中要注意各个特征的父子关系，把基准面、基准轴放在特征树最前端，后续修改尺寸时不会出现特征报错，比如调整凸台高度时，不会影响下方耳板的孔位尺寸，方便后续根据不同工位的安装需求快速改型调整。
