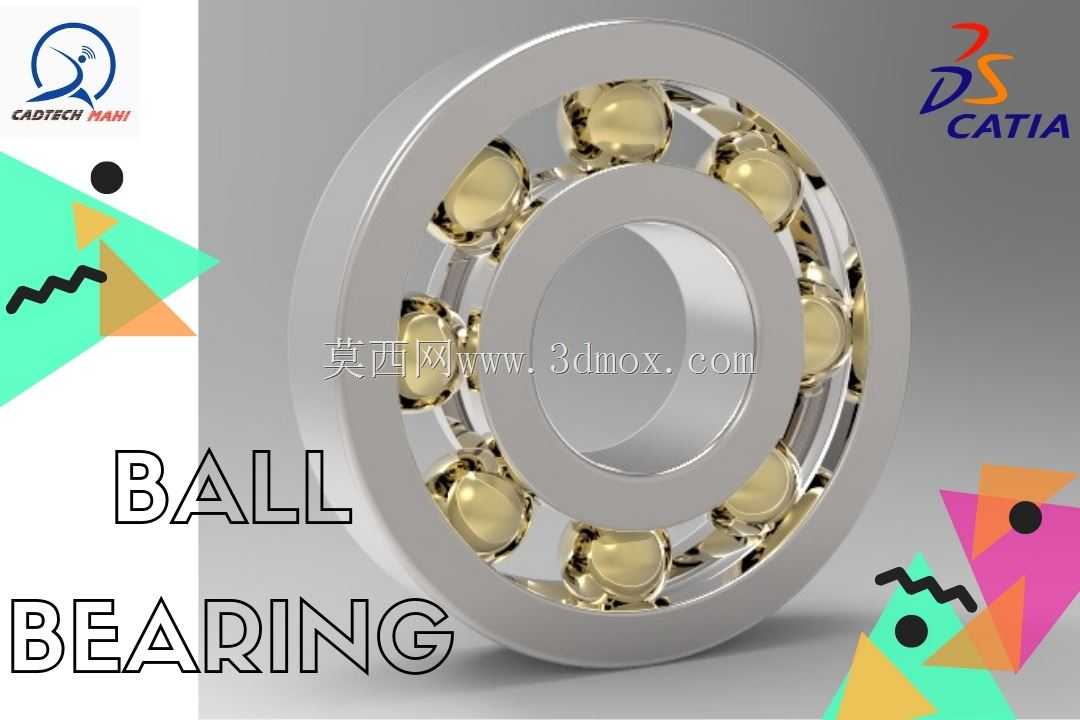

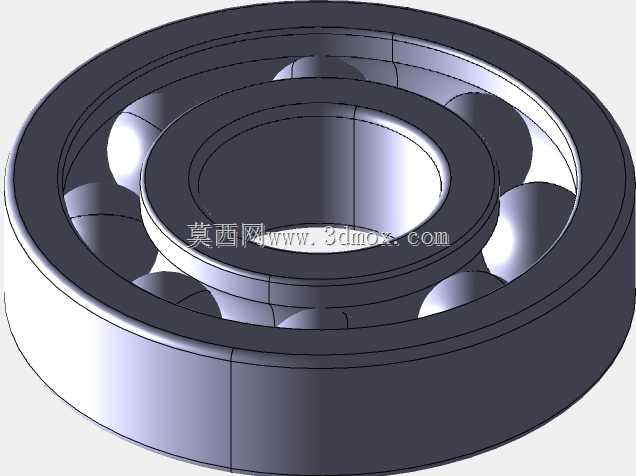

深沟球式滚珠轴承结构三维设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到精密检测仪器的转动轴系，几乎所有存在相对旋转运动的机械结构，都需要这类部件承担径向载荷与少量轴向载荷，同时将轴系运转过程中的摩擦阻力控制在较低水平，保障传动效率与运转稳定性。这款滚珠轴承的设计围绕深沟球结构的核心特性展开，建模过程中优先保证了滚道曲率与滚动体直径的匹配关系，内圈与外圈的滚道截面圆弧半径略大于钢球半径，既保证钢球在滚道内的顺畅滚动，又能预留合理的接触应力分布空间，避免运转过程中出现应力集中导致的早期点蚀失效。从安装边界来看，轴承的内圈内径与轴颈采用基孔制过渡配合，

　　外圈外径与轴承座孔采用基轴制过渡配合，建模时严格控制了配合面的圆柱度公差与端面跳动公差，确保装配后轴系的回转精度满足常规传动场景的使用要求。保持架采用浪形冲压结构，兜孔的间隙设计兼顾了钢球的活动余量与限位作用，既不会因为间隙过小导致钢球卡滞，也不会因为间隙过大造成钢球在运转过程中出现窜动碰撞，有效降低运转过程中的振动与噪声。实际选型应用中，这类轴承可承受双向径向载荷，在转速较高、轴向载荷不大的工况下无需额外搭配推力轴承即可满足使用需求，能够简化整体轴系的结构设计，减少零部件数量，降低装配复杂度。建模过程中对轴承的密封槽结构也做了细节还原，可适配接触式或非接触式橡胶密封圈，在粉尘、轻度油污的工况下能够阻挡外界杂质进入滚道内部，

　　同时防止内部润滑脂泄漏，延长轴承的维护周期与使用寿命。钢球的排布采用等间距设计，相邻钢球之间的保持架隔梁厚度经过受力校核，能够承受钢球在变速运转时产生的冲击力，避免保持架断裂引发的轴承抱死故障。在进行整机装配建模时，这类轴承的安装位需要预留合理的轴向定位空间，通常内圈通过轴肩与锁紧螺母固定，外圈通过轴承座端盖压紧，建模时需要注意定位轴肩的高度不能超过轴承内圈的倒角高度，避免出现装配干涉，同时端盖的压紧力需要控制在合理范围，防止预紧力过大导致轴承运转间隙过小，出现温升过高的问题。
