工业袋式除尘系统结构设计方案

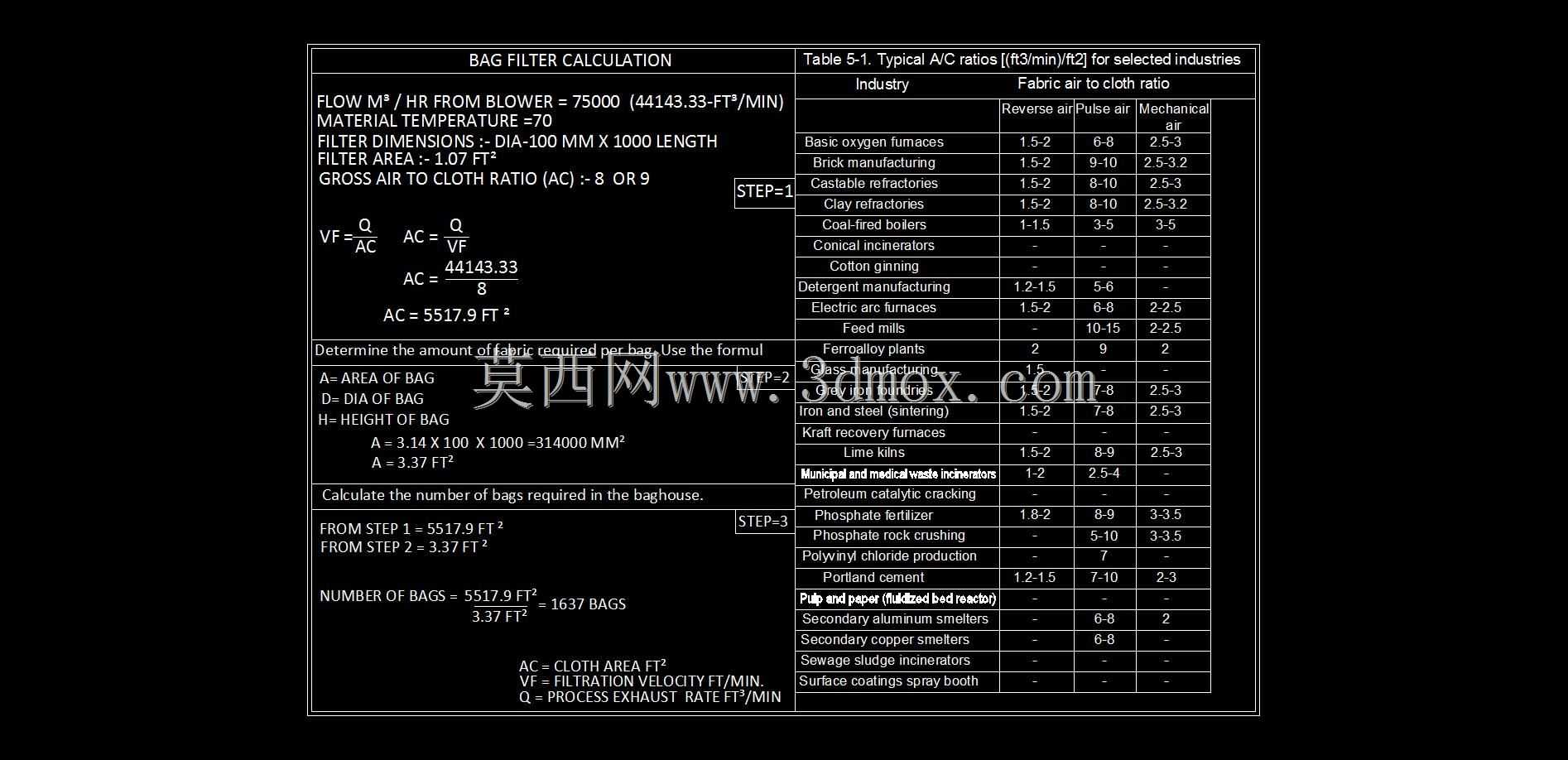

　　在冶金、建材、化工、粮食加工等存在大量含尘废气排放的生产场景中，袋式除尘设备是控制有组织粉尘排放、满足车间职业卫生要求与大气污染物排放标准的核心处理单元，这套设计方案围绕工业现场实际运行需求展开，覆盖从核心参数核算到结构落地的全流程设计逻辑。设计初期首先完成核心过滤参数的匹配核算，结合不同行业典型工况的气布比经验取值范围，针对目标处理风量75000立方英尺每小时的常温含尘气流，选定直径100mm、长度1000mm的标准滤袋作为过滤元件，核算得出单条滤袋过滤面积约3.37平方英尺，总过滤面积需求约5517.9平方英尺，对应滤袋配置数量约1637条，整体气布比控制在8左右，适配常规工况下的过滤风速要求，

　　既避免过滤风速过高导致滤袋阻力快速上升、清灰频率过高缩短滤袋寿命，也不会因过滤风速取值过低造成设备整体体积冗余、初始投资成本不必要抬升。结构布局上采用分室模块化设计思路，将滤袋阵列规整布置在箱体内，预留足够的进风导流空间，避免含尘气流直接冲刷局部滤袋造成异常磨损，同时在灰斗区域设置合理的气流沉降段，让大颗粒粉尘在进入滤袋过滤区前依靠重力预先沉降，降低滤袋的过滤负荷。安装边界方面，整套设备的外形尺寸围绕滤袋阵列排布、清灰机构安装空间、检修操作通道三个核心维度确定，滤袋安装时保留足够的袋间间距，避免相邻滤袋在反吹清灰过程中发生摩擦碰撞，设备顶部预留换袋操作空间，侧面设置检修门方便日常检查滤袋破损情况、更换失效滤袋，

　　进风口与出风口的接口尺寸匹配常规工业通风管道的连接标准，可直接对接车间产尘点的集气支管与后续排风烟囱，无需额外做非标变径适配。功能设计上兼顾运行稳定性与维护便捷性，箱体结构做密封处理避免漏风导致的除尘效率下降，滤袋与花板的连接采用可靠的密封结构，防止未经过滤的含尘气流短路进入净气侧，清灰参数匹配滤料特性设置，保证滤袋表面附着的粉尘层能够在清灰动作下有效脱落进入灰斗，同时不会因为清灰力度过大损伤滤袋纤维。整套设计的参数核算逻辑可直接适配不同处理风量的同类型设备缩放，结构细节充分考虑现场安装、日常运维的实际操作需求，能够为同类型除尘设备的三维建模、结构优化、现场选型提供可靠的参考依据，帮助设计人员快速完成方案迭代，减少前期参数核算的重复工作量。
