管道流量计算参数化设计参考图纸

　　在流体输送系统的前期方案设计阶段，管道参数的匹配核算直接决定整套管网的输送效率与运行能耗，这份设计资料围绕管道流量、管径、流速三者的耦合关系展开，可直接为工业给排水、工艺介质输送、暖通循环管路等场景的结构设计提供计算依据。日常工程选型中，不少设计人员容易忽略流速与管径的匹配逻辑，要么选径过小造成管路压损陡增、泵组负载超限，要么选径过大造成材料成本浪费、管廊安装空间冗余，这份资料里的核算逻辑刚好能覆盖常规牛顿流体在圆管内满流输送的计算场景，把三个核心参数的互算关系做了清晰的公式拆解，同时标注了各参数的工程单位适配规则，避免设计过程中出现单位换算偏差。从设计思路来看，这份资料没有堆砌复杂的流体力学推导过程，

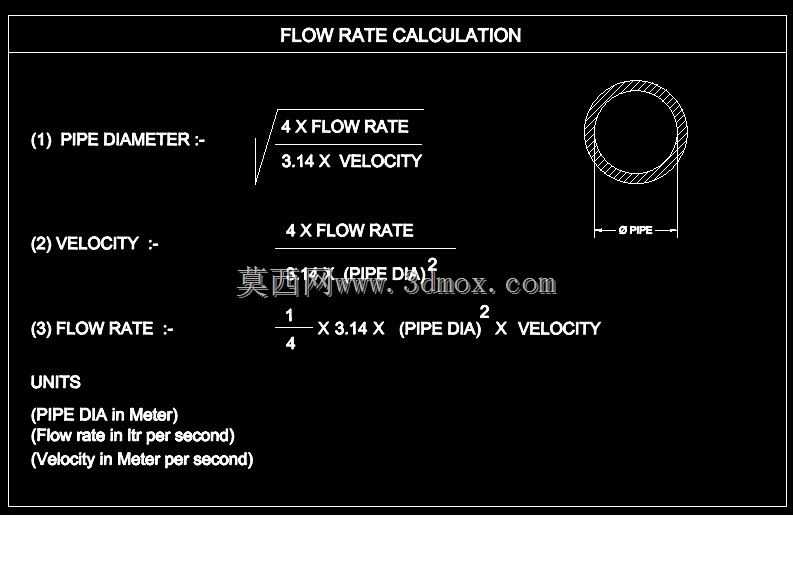

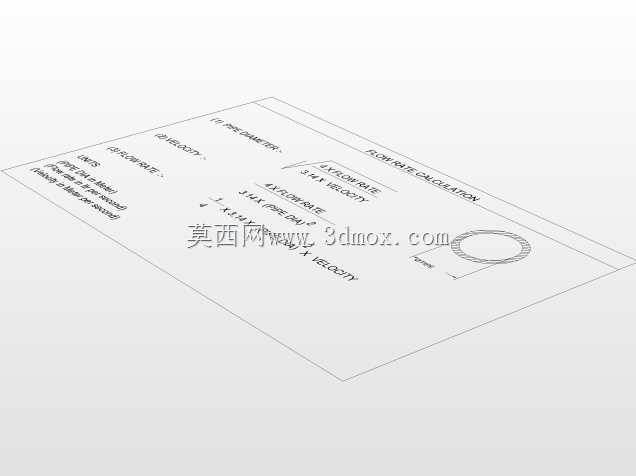

　　而是直接把工程现场最常用的三个互算公式做了可视化呈现：已知流量与设计流速时可直接核算所需管道内径，已知管径与允许流速时可反推管路最大输送流量，已知管径与额定流量时可校验管内实际流速是否落在介质对应的经济流速区间内，完全贴合一线结构设计人员的选型习惯，不需要额外查阅流体力学手册就能快速完成初步核算。图纸里同步标注了圆管的截面示意，明确了计算过程中采用的是管道内径作为核算基准，这点刚好对应工程现场容易混淆的管道公称直径、外径、内径的参数差异，提醒设计人员在套用公式时，要根据所选管材的壁厚参数修正内径取值，避免直接用公称直径计算造成结果偏差。在安装边界层面，这套计算逻辑可以适配不同材质的圆管选型，不管是金属管道还是非金属管道，

　　只要明确管材的内径参数、介质的允许流速范围，就能快速完成管路的初步参数匹配，同时计算结果可以直接为管架间距设计、泵组扬程核算、管路附件选型提供基础数据支撑，减少方案阶段的反复校核工作量。针对不同介质的输送场景，设计人员可以结合行业规范里的经济流速取值，比如清水输送常规流速取1-3m/s，粘性介质取更低流速，高压气体取更高流速，套用这套公式就能快速得到适配的管径参数，不用再反复查表核算。另外图纸里的单位标注也充分考虑了工程现场的使用习惯，把管径单位设为米、流量单位设为升每秒、流速单位设为米每秒，刚好匹配日常选型时的常用单位量级，不用做额外的单位量级转换，能有效降低计算出错的概率。
