本次设计针对双载荷作用下的简支梁结构开展完整受力分析与参数推导,核心服务于工业场景中重载支撑梁的结构选型与安全校核工作,常见于厂房内物料输送线支撑横梁、重型设备安装基座承重梁、仓储货架主承载梁等实际工程场景,这类结构往往需要同时承受固定设备自重与作业过程中的动态附加载荷,受力状态复杂,若前期计算偏差极易引发梁体下挠超标、焊缝开裂甚至整体垮塌的安全事故。设计过程中首先明确梁体的支撑边界为两端铰支,符合现场实际安装时一端采用固定铰支座、另一端采用可动铰支座的布置形式,可有效释放温度变形带来的附加应力,避免支座处产生额外的水平约束力。载荷布置上分别考虑了两种额定载荷叠加1000kg附加动载的工况,对应不同的梁体跨度参数,

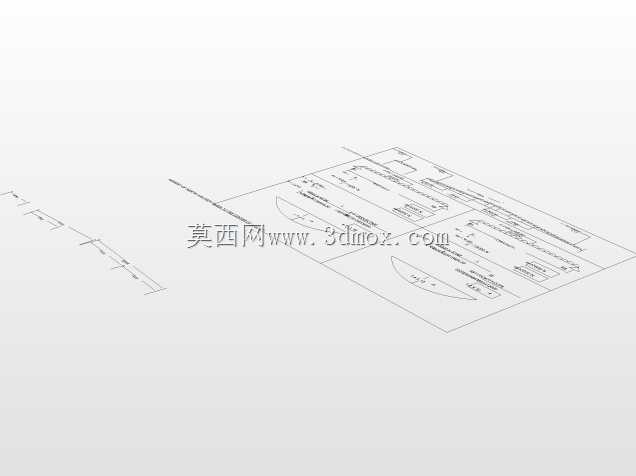

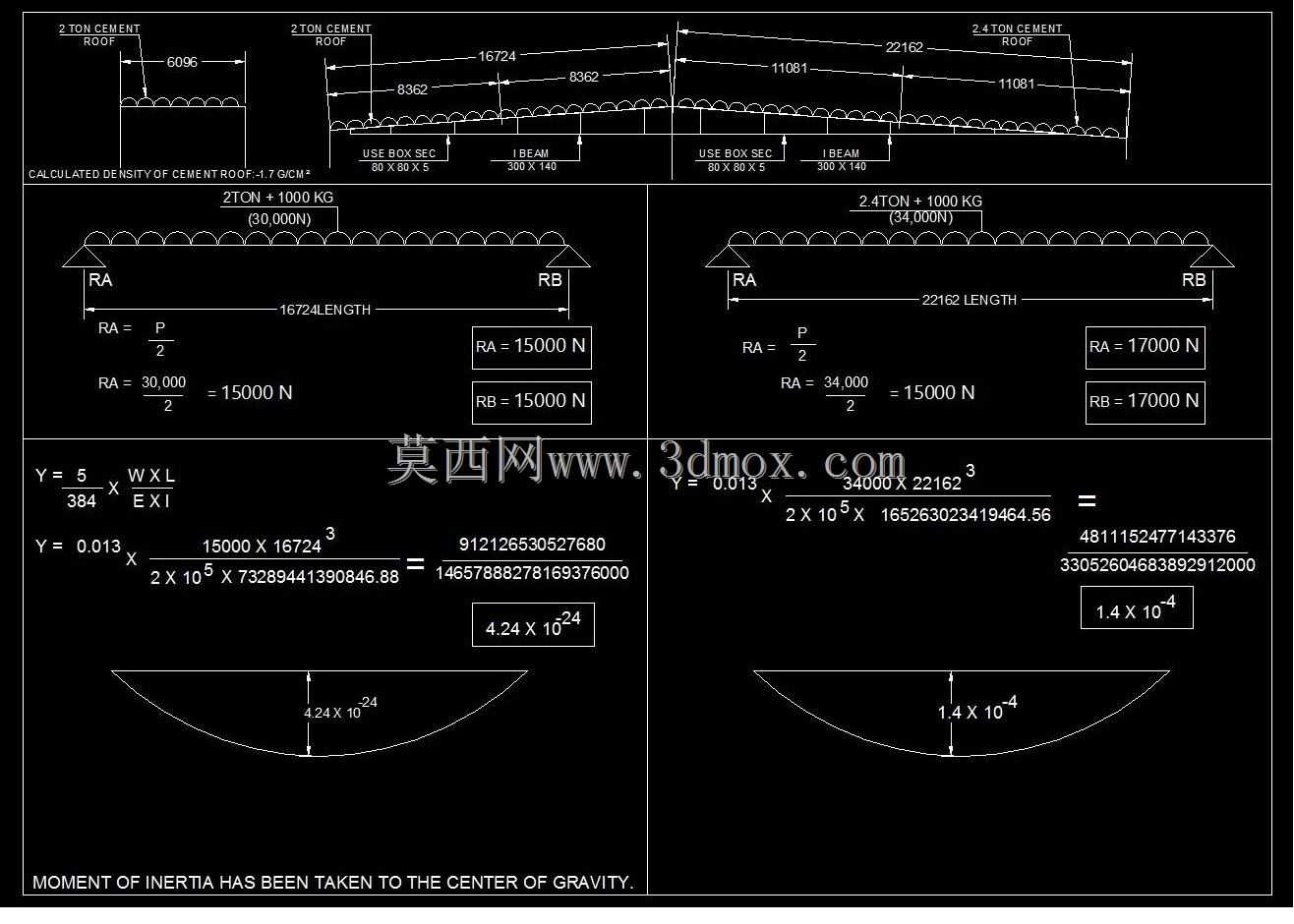

先通过静力学平衡方程推导两端支座反力,明确RA与RB的数值匹配关系,确保支座选型时的承载能力留有足够安全余量。完成支座反力计算后,进一步开展梁体截面的惯性矩推导,针对矩形截面梁的受力特性,将截面尺寸参数代入惯性矩计算公式,结合梁体总长度参数计算不同截面位置的弯矩值,明确最大弯矩出现的位置,为后续梁体截面选型、材料强度校核提供核心数据支撑。挠度验算环节则基于材料力学中的挠曲线方程,分别计算两种载荷工况下梁体中点的最大下挠值,将计算结果与行业通用的许用挠度值做比对,确认梁体刚度满足长期使用要求,避免因下挠量过大导致上部安装的设备运行精度受影响,或是梁体长期处于大变形状态引发疲劳损伤。整套计算过程严格遵循材料力学的经典计算逻辑,
所有参数推导均标注清晰的计算路径,可直接用于同类型简支梁结构的设计参考,也可作为三维建模时梁体参数化设计的计算依据,建模时可直接将推导得到的截面尺寸、跨度参数、载荷边界输入到仿真模块中,开展有限元应力校核,进一步验证理论计算的准确性,减少后续实物验证的迭代次数。设计中还考虑了现场安装的边界余量,梁体两端的支座安装位置预留了足够的螺栓排布空间,可适配不同规格的铰支座安装尺寸,降低现场安装时的对位难度,同时梁体的总长度参数也结合常见的厂房柱距、设备基座间距做了适配,可直接套用在多数常规重载支撑场景中,无需再做大幅的参数调整。
