圆锥台钣金展开计算工程参考图纸

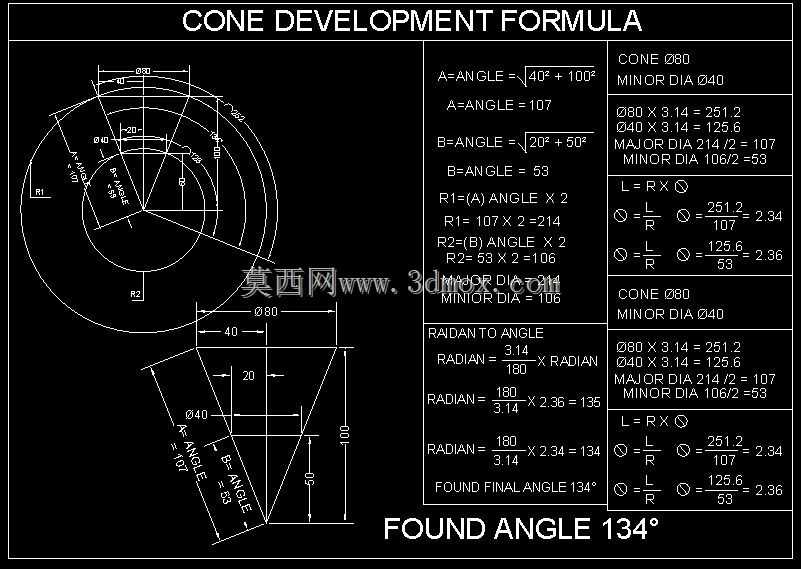

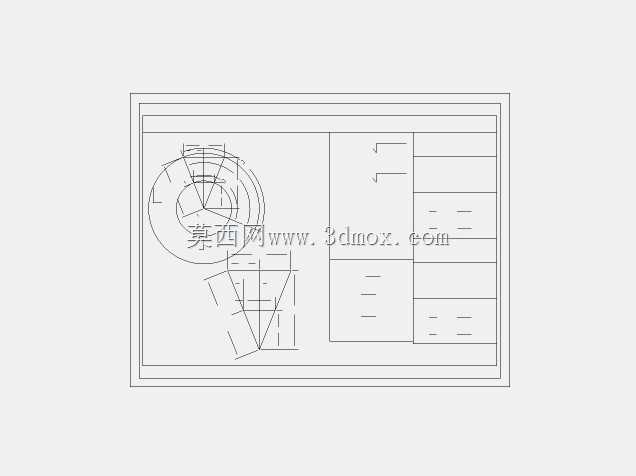

　　在通风管道、变径料斗、锥形封头、异径管路接头这类需要锥面钣金加工的场景中，准确的展开计算是避免材料浪费、保证拼接精度的核心前提，很多现场钣金工在处理大小端直径差较大的锥台时，常凭经验放样导致卷制后接缝错位、大小端圆度超差，这套圆锥展开计算参考图直接把几何推导过程和实际放样尺寸做了对应，能直接作为现场下料和建模的计算依据。从设计逻辑上看，这套计算方法没有采用近似经验公式，而是严格遵循几何投影原理，先通过锥台的轴向高度、大小端半径差推导得出完整圆锥的母线夹角，再分别计算大小端对应的展开半径，通过弧度与角度的换算得出扇形展开料的实际包角，图中示例的锥台大端直径80mm、小端直径40mm、轴向总高50mm，

　　通过分步计算最终得出展开扇形的圆心角为134°，每一步的计算过程都做了明确标注，既可以直接套用该规格的尺寸下料，也能参照推导逻辑适配其他参数的锥台展开计算。实际应用中，不管是做通风系统的变径转接段、料仓的锥形出料段，还是小型设备的锥形护罩，都可以参照这套计算逻辑调整参数，不需要再借助复杂的三维软件展开导出，现场施工人员拿着计算出的半径和角度，就能直接在板材上画出扇形展开轮廓，切割卷制后大小端的周长误差能控制在1mm以内，完全满足常规钣金拼接的公差要求。从安装边界来看，示例锥台的轴向总高为50mm，大端外径80mm、小端外径40mm，展开后的扇形外弧半径214mm、内弧半径107mm，下料时只需要在板材上找到对应圆心，

　　分别用两个半径画弧，再截取134°的圆心角对应的弧段，就能得到准确的展开料形状，预留好焊接收缩余量后卷制，拼接处的错边量极小，不需要反复修磨调整。这套计算参考同时兼顾了理论推导和实际落地，既适合结构设计人员在做锥类零件建模时核对展开尺寸，也适合一线钣金加工人员直接作为放样参考，避免了很多展开插件计算时忽略板厚补偿带来的尺寸偏差，计算过程中把每一步的中间值都做了标注，哪怕是刚接触钣金放样的从业者，也能顺着计算逻辑理解锥面展开的几何原理，而不是只会套用固定参数，遇到不同规格的锥台也能自行推导计算，不用反复查找资料核对公式。
