Y型管道过滤装置结构设计

　　在工业流体输送管路系统中，Y型过滤装置是保障后端设备稳定运行的核心前置配件，这类装置普遍应用于给排水管网、化工流体输送、暖通循环水系统、液压动力回路等场景，主要作用是截留流体介质中携带的固体颗粒杂质，避免杂质进入后端的阀门、泵体、换热设备等精密部件，造成流道堵塞、密封面划伤、叶轮磨损等故障，有效延长整套管路系统的运维周期与核心部件使用寿命。

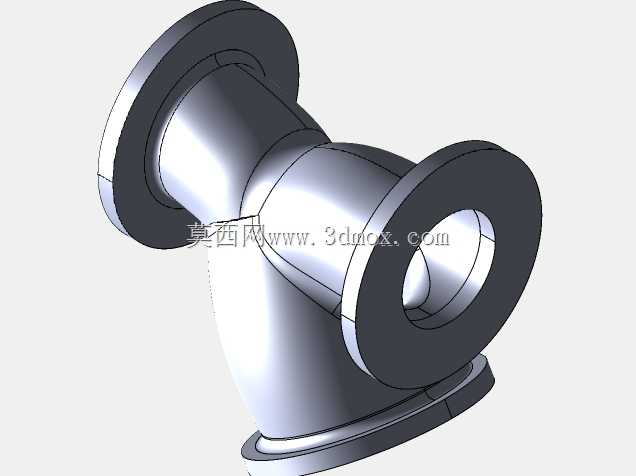

　　本次设计的Y型过滤结构采用斜向分流的Y型壳体布局，主体包含两端法兰连接段、斜向过滤腔、内置滤篮安装位三个核心结构部分，两端法兰的密封面、螺栓孔位均匹配常规工业管路的通用连接标准，可直接对接同公称通径的工业管道，无需额外制作过渡转接件。斜向设置的过滤腔与主管道流道呈固定夹角，既保证流体经过时的流阻处于合理区间，避免过大压损影响管路输送效率，也为滤篮预留了足够的安装与拆卸空间，日常运维时无需拆解两端主管道连接，仅需打开斜腔端盖即可取出滤篮完成杂质清理，大幅降低现场运维的操作难度。

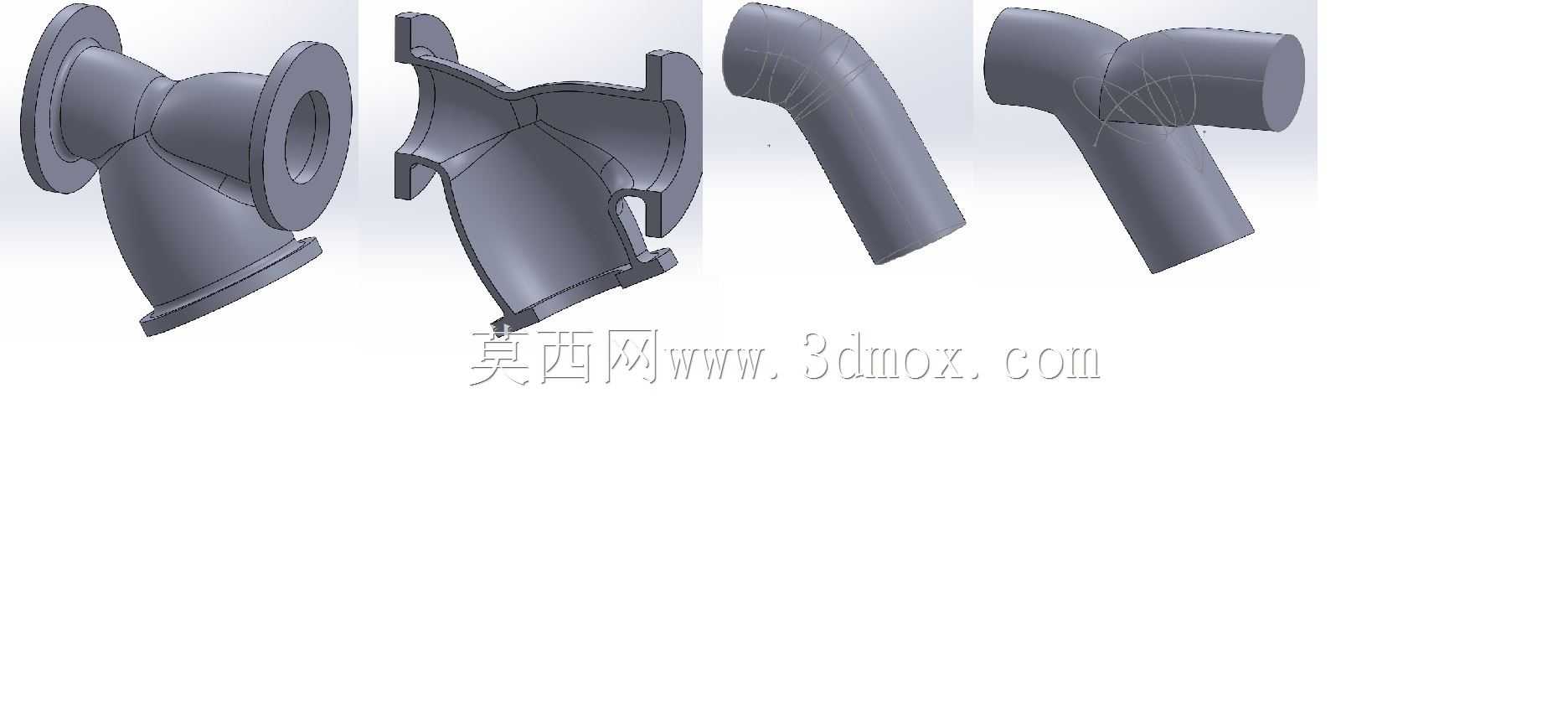

　　建模过程中优先考虑实际安装的边界约束，主体壳体的壁厚按照对应公称压力等级的工业管道标准取值，法兰端的凸台高度、密封面粗糙度匹配要求均在模型中做了对应结构体现，过滤腔与主流道的过渡位置做了圆弧过渡处理，避免直角结构造成的流体紊流与局部应力集中。内置滤篮的支撑台阶、端盖的密封槽结构均按照实际装配关系做了精准配合预留，可直接用于后续的工程出图、装配干涉校验与流场仿真分析。

　　从安装适配性来看，该结构的整体外轮廓尺寸充分考虑了管路现场的安装空间，斜腔的伸出长度、端盖的操作空间均符合常规工业管路的安装规范，既不会因为结构过于紧凑导致运维操作空间不足，也不会因为冗余尺寸造成安装时与周边管路、支架产生干涉。流体经过该装置时，主流体从入口法兰进入，经过斜置的滤篮时，杂质被截留在滤篮内部的容杂腔，洁净流体穿过滤孔从出口法兰进入后端管路，斜腔底部的排污结构可配合排污阀实现不停机排污，适配连续运行的工业管路场景需求。
