悬臂轴结构设计与离心力校核计算方案

　　在旋转类传动部件的设计环节中，轴类零件的强度与刚度校核直接决定整套传动机构的运行可靠性，尤其是带偏心负载的悬臂轴结构，离心力带来的附加载荷往往是造成轴系疲劳断裂、轴承过早失效的核心诱因。这套计算方案围绕悬臂布置的旋转轴展开，覆盖从载荷输入到结构尺寸输出的全流程校核逻辑，适配各类带端部旋转负载的传动场景，比如小型立式旋转工作台、悬臂式搅拌机构、带轮悬臂支撑结构等常见工业应用场景。

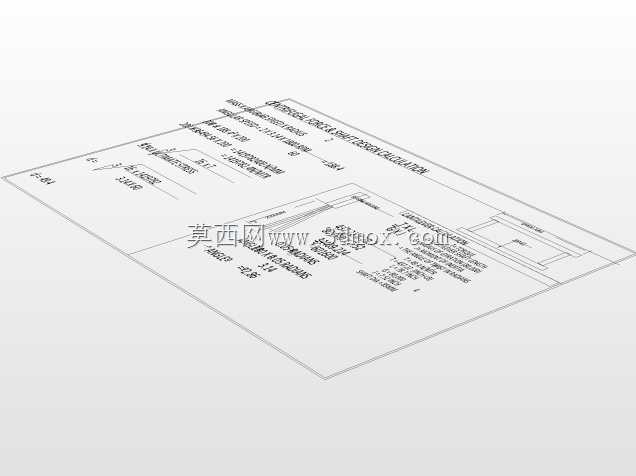

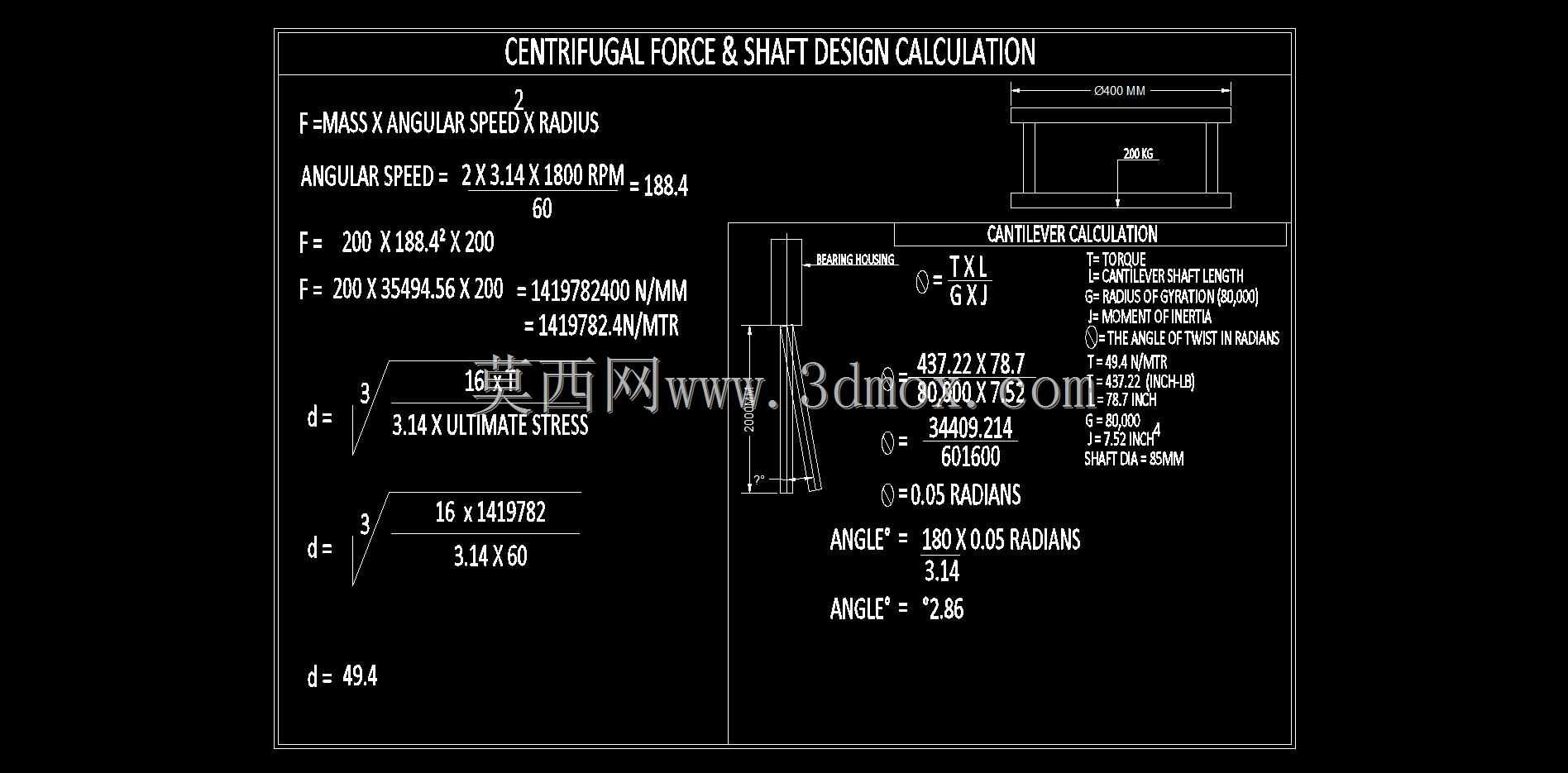

　　计算逻辑从离心力的基础公式切入，先根据工作转速换算出轴端负载的角速度，结合偏心质量与回转半径算出运行过程中产生的径向离心载荷，这部分载荷会作为悬臂梁的端部集中载荷，参与后续的弯曲强度计算。方案中同步纳入了扭矩传递带来的扭转应力校核，将弯扭组合应力作为轴径初选的核心依据，通过第三强度理论折算当量应力，结合材料的许用应力值反推最小轴径，避免单纯按弯曲强度计算带来的抗扭能力不足问题。

　　除了基础的强度校核，方案还专门针对悬臂轴的挠度与扭转角做了验算，毕竟悬臂结构的刚度不足会直接导致轴端跳动量超标，引发密封件磨损、传动带跑偏、轴承偏载等一系列连锁故障。计算过程中明确了悬臂段长度、支撑跨距与轴径的匹配关系，通过惯性矩、截面模量的参数换算，得出轴端的径向挠度值与扭转角数值，确保其落在工程允许的阈值范围内——通常悬臂轴的许用扭转角控制在每米0.5度以内，轴端径向挠度不超过支撑处轴承允许的角偏差范围。

　　从安装边界来看，计算过程中预留了轴承安装位的尺寸参考，明确了轴肩定位的高度要求，同时考虑了轴上零件的轴向固定空间，比如锁紧螺母、挡圈的安装位置不会与轴的危险截面重合，避免应力集中叠加。整套计算逻辑没有采用过于理想化的假设，而是把实际运行中的动载系数、应力集中系数都纳入考量，得出的轴径尺寸可以直接作为三维建模的尺寸依据，建模时只需在计算出的最小轴径基础上，配合密封件、标准件的公称尺寸做圆整处理，就能快速生成可直接用于生产的轴类零件模型，同时配套的计算过程也能作为设计校核文件归档，满足机械设计的流程规范要求。
