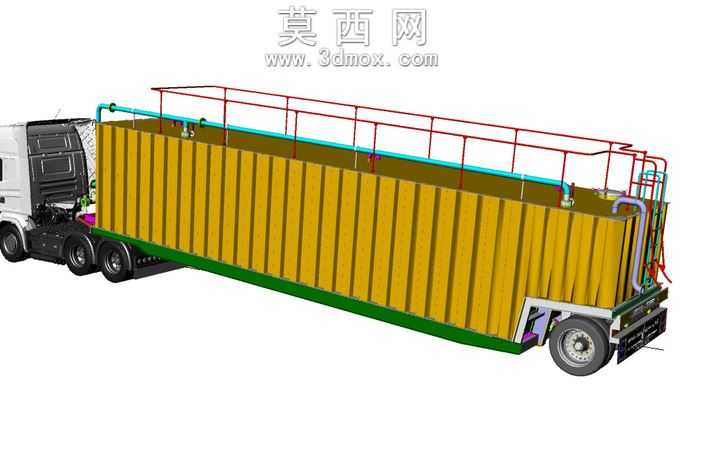

半管压裂酸性物料存储罐结构设计

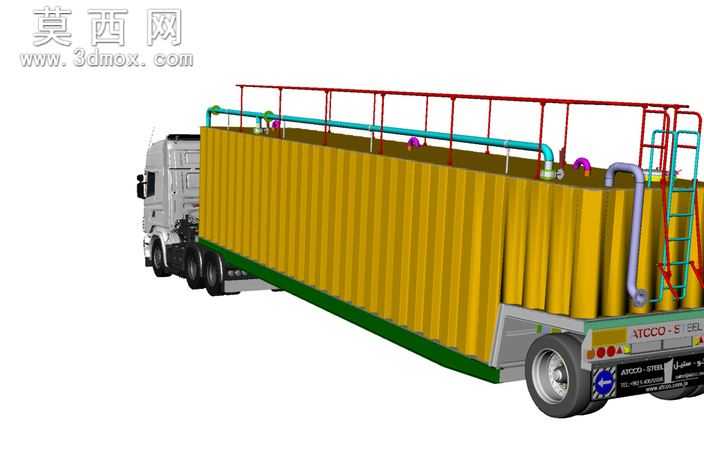

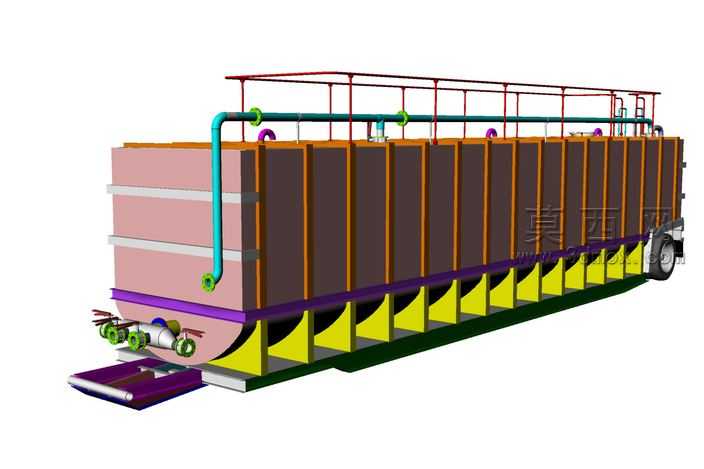

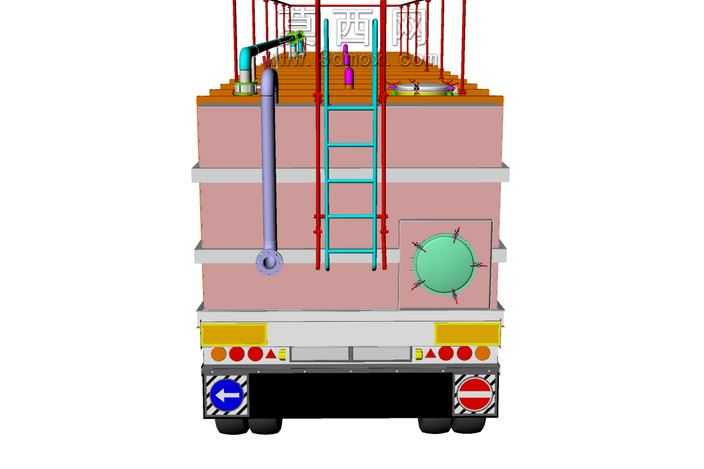

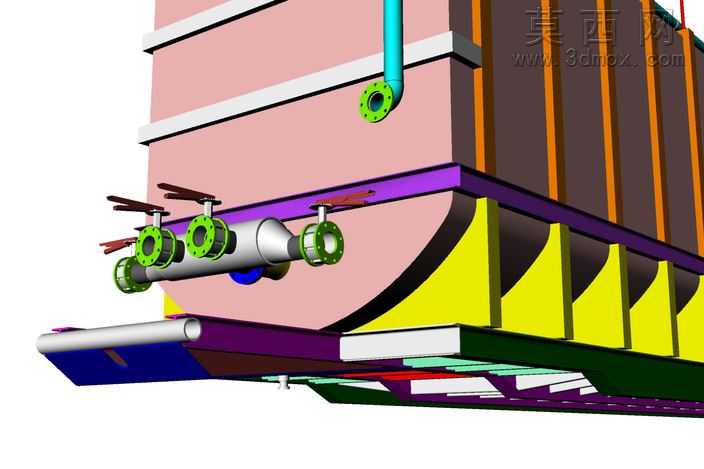

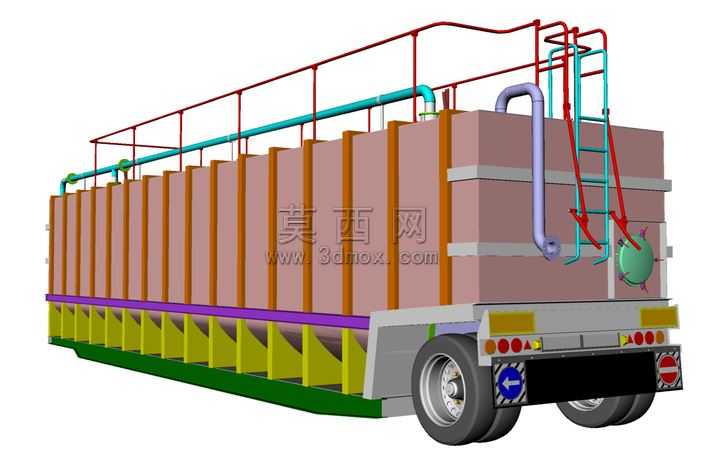

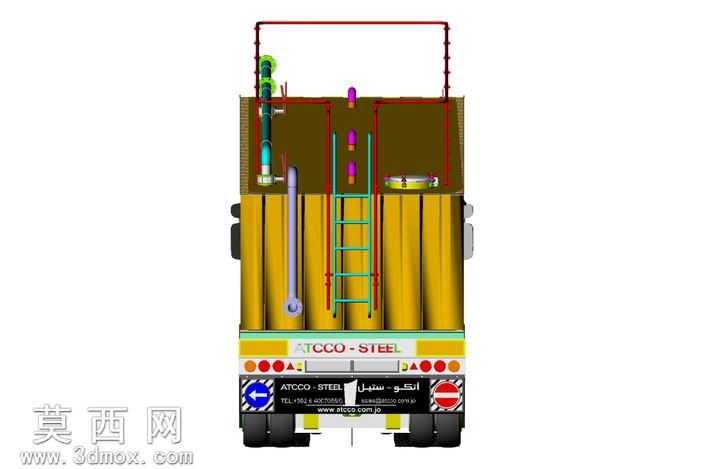

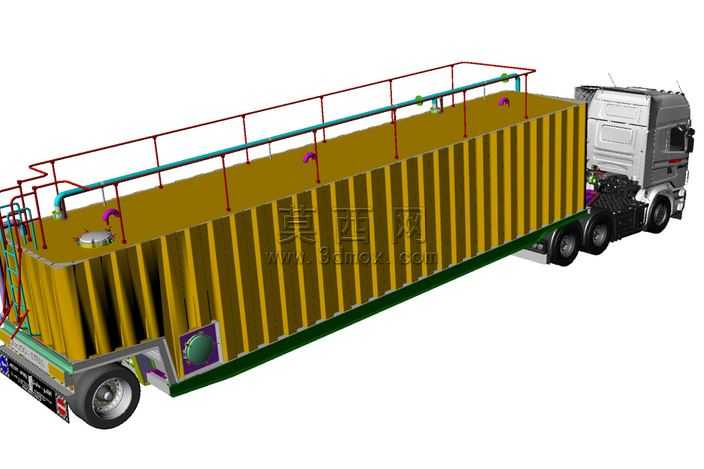

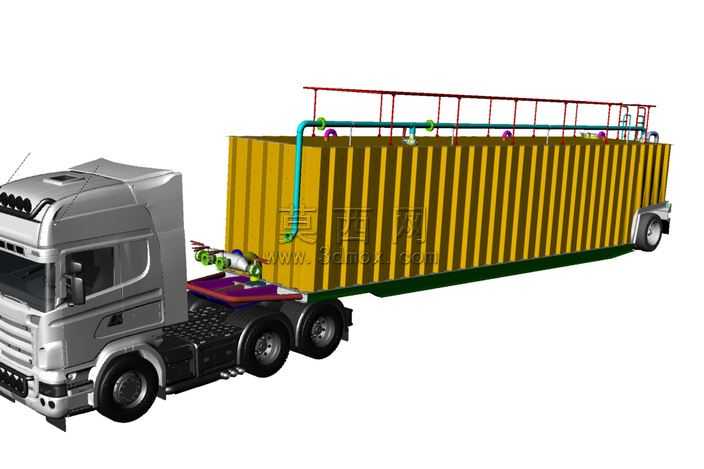

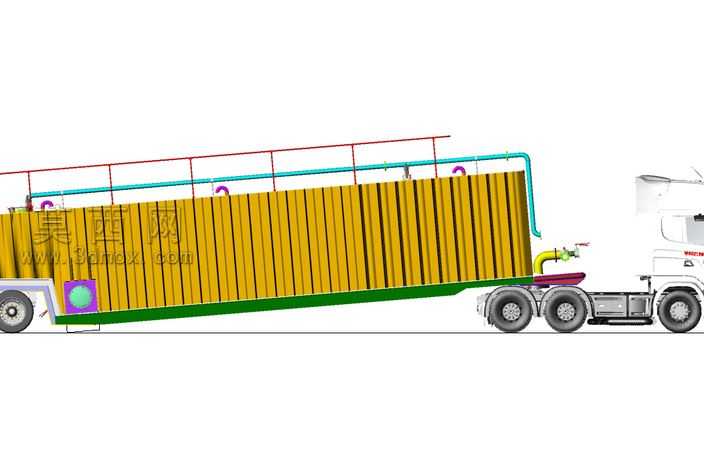

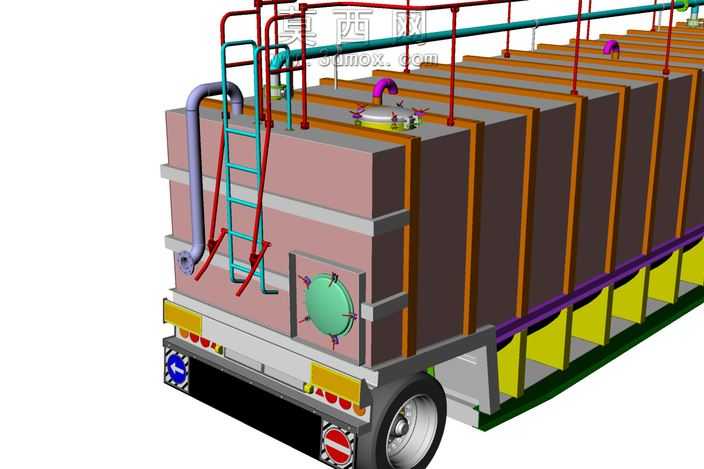

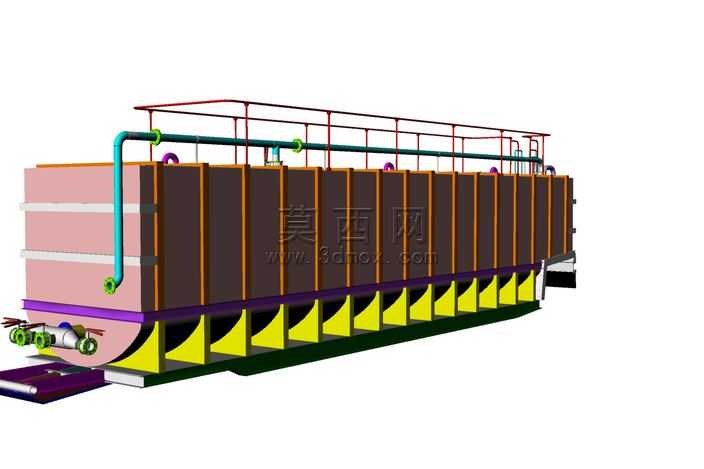

本作品为半管压裂存储罐体三维建模成果，建模过程中严格遵循工业承压存储设备的设计规范，先通过基准面定位完成罐体整体轮廓的草绘搭建，以拉伸特征生成罐体主舱体的基础实体，针对舱体的防腐需求，在建模阶段就预留了防腐内衬的装配层结构，将舱体内壁与外部支撑结构做了分层参数化设计，方便后续根据存储介质的腐蚀等级调整内衬厚度参数。罐体外部的半管换热结构采用扫描特征完成路径拟合，沿着罐体长度方向等距排布半管流道，在流道与罐体壁面的衔接处做了圆角过渡处理，既保证焊接装配的工艺可行性，也能降低流体在流道内的阻力损失，提升换热或介质输送的效率。罐体底部的支撑结构采用三角形加强筋阵列排布，通过线性阵列特征快速生成等距支撑脚，每个支撑脚与罐体底部的焊接位置都做了贴合面的匹配设计，保证支撑结构的受力均匀，可承载满罐状态下酸性物料的总重量。顶部的巡检平台与防护栏杆采用焊件模块完成建模，栏杆的竖杆与横杆之间做了标准化的接头匹配，平台踏板做了防滑纹理的凹凸结构设计，兼顾人员巡检的安全性与建模的细节还原度。罐体端部的管路接口采用标准法兰接口参数化建模，可根据不同的外接管路规格快速调整接口尺寸，端部的阀门与接头组件都做了装配约束，还原真实的管路连接逻辑。材质渲染阶段，为罐体主舱体赋予了防腐涂层的哑光粉色材质，半管流道赋予了青蓝色工程塑料与金属复合材质，支撑结构赋予了醒目的黄色警示漆材质，底部基座赋予了深紫色防滑耐磨材质，顶部栏杆赋予了红色防锈漆材质，不同材质的区分既还原了工业设备的真实涂装规范，也能清晰展示罐体各部分的结构分区。整体建模采用全参数化设计逻辑，所有结构尺寸都关联全局参数，可根据不同的存储容量需求、场地安装限制快速调整罐体的长度、直径、支撑结构数量等参数，适配不同的油气田压裂作业现场的酸性物料存储需求，结构设计充分考虑了物料存储的防腐要求、承压要求、现场安装的便捷性以及后期运维的巡检需求，各部件之间的装配间隙都预留了现场焊接与调试的余量，具备较高的工程实用参考价值。
