内燃机点火系统用火花塞结构三维数模

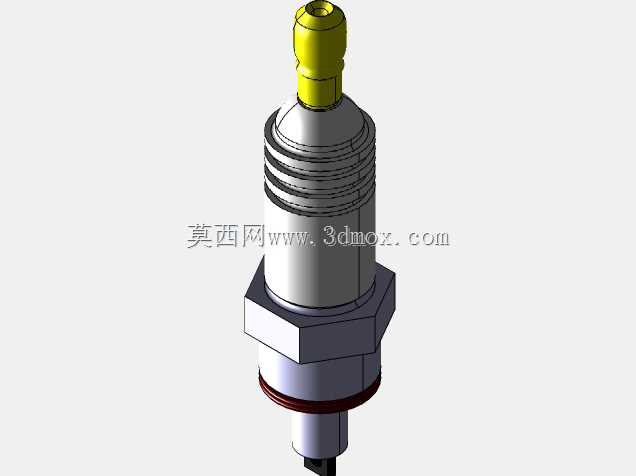

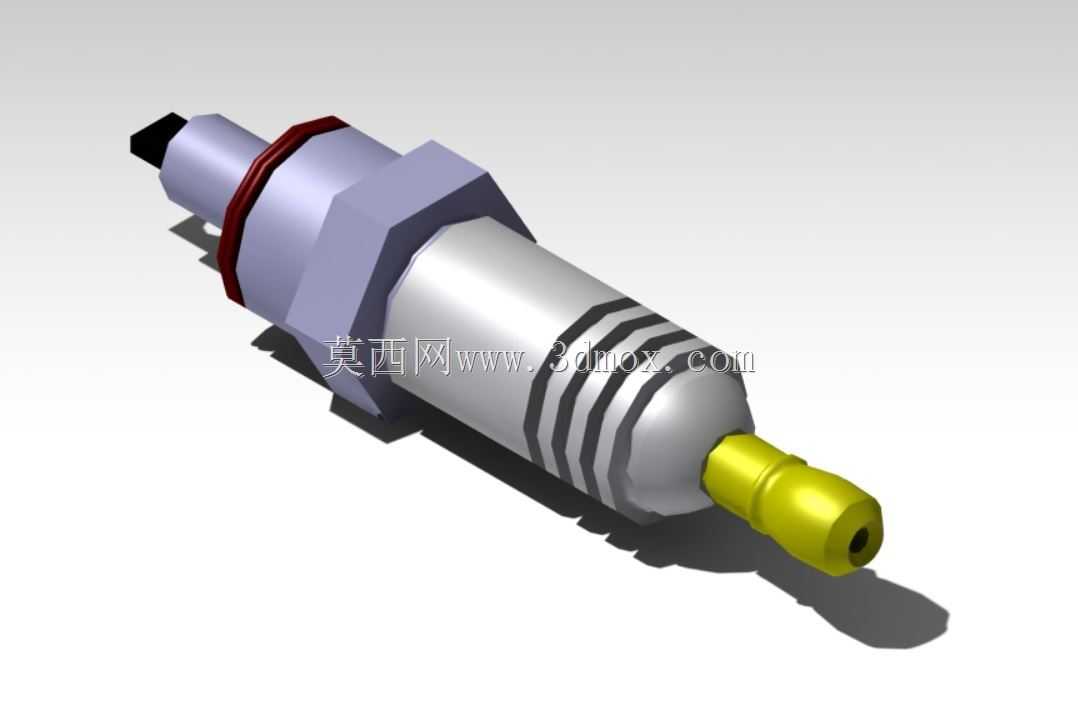

　　这款火花塞的三维建模完全围绕内燃机实际点火工况展开，建模过程中优先还原了产品在发动机缸盖内的安装适配逻辑，首先明确了其核心作用是将点火系统输出的高压脉冲电流引导至燃烧室内部，击穿电极间隙产生电火花，以此点燃气缸内被压缩的油气混合气，是汽油类点火式内燃机不可或缺的核心功能部件，覆盖乘用车、摩托车、通用小型汽油机、园林机械动力、小型发电机组等多类搭载点火式发动机的设备场景。建模时首先梳理了产品的结构分层逻辑，从接线端开始，顶部的金属接线柱用于对接高压点火线，保证高压电能的稳定传输，相邻的绝缘瓷体部分采用多道环状防滑棱结构设计，既提升了瓷体自身的结构强度，避免安装拧紧过程中出现瓷体开裂问题，也能增加表面爬电距离，

　　防止高压电在非点火位置出现泄漏。中部的六角金属壳体是安装受力的核心部位，建模时严格匹配标准扳手的咬合尺寸，保证安装过程中扳手可以完全贴合受力面，不会出现打滑损伤壳体表面的问题，壳体上加工的密封螺纹段完全适配主流发动机缸盖的火花塞安装螺孔规格，螺纹精度按照机械密封要求设置，配合壳体与瓷体之间的红色密封垫圈，安装拧紧后可以完全封闭燃烧室与外界的连通通道，避免气缸内的高温高压燃气从安装缝隙处泄漏，保证燃烧室的密封压力符合设计要求。伸入燃烧室的端部电极部分，建模时还原了侧电极与中心电极的间隙设计，该间隙尺寸直接影响点火能量的释放效果，间隙过大会提升点火所需的击穿电压，容易出现点火失败缺缸的问题，间隙过小则会导致电火花能量不足，

　　无法有效点燃混合气，同时电极部分的伸出长度也严格匹配不同燃烧室的深度要求，避免电极过长与活塞运动轨迹发生干涉，或是过短导致点火位置偏离混合气最优聚集区，降低燃烧效率。整个模型的各部分装配边界完全按照实际生产的装配公差设置，绝缘瓷体与金属壳体的压装配合面、接线端与内部导电体的连接段、密封垫圈的压缩量都做了对应还原，既可以用于点火系统的结构原理教学演示，也能作为发动机整机装配仿真、维修拆装模拟的配套部件使用，建模过程中规避了非功能性的冗余结构，所有曲面与实体特征都对应实际产品的生产加工逻辑，没有脱离实际加工工艺的夸张设计，结构工程师可以直接参考该模型进行点火系统的布局校核，或是同类型点火部件的结构改型设计，安装尺寸的边界完全符合行业通用的配件互换标准，能够适配多数常规排量的汽油发动机安装位，不需要额外调整缸盖安装孔的尺寸参数。
