卧式摆动汽缸往复式蒸汽机结构

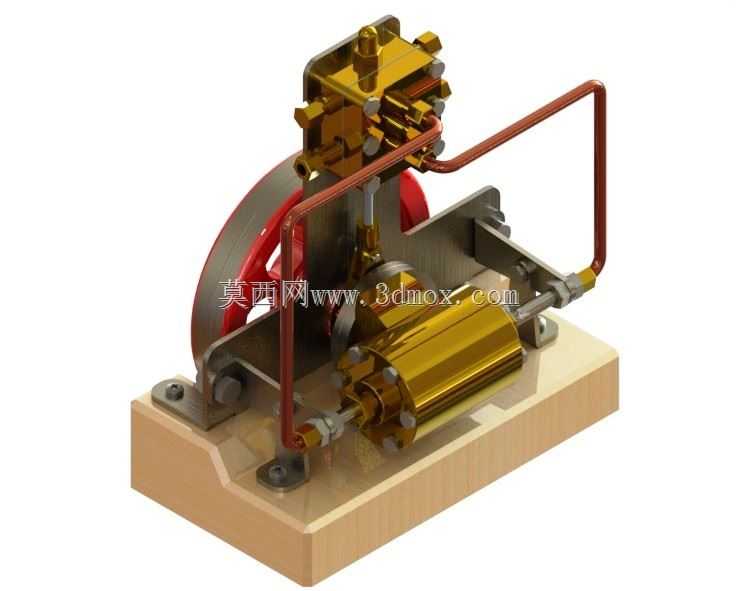

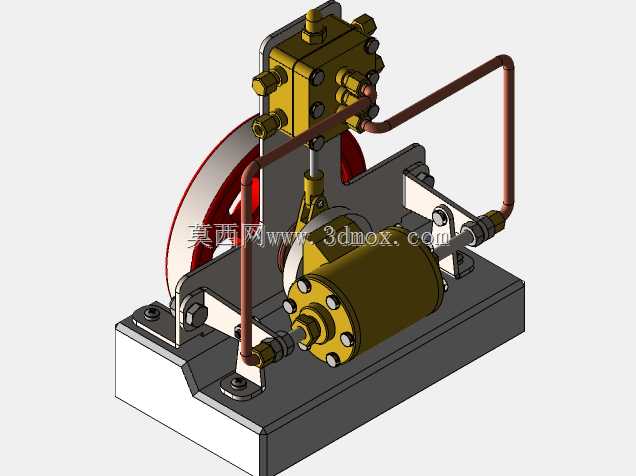

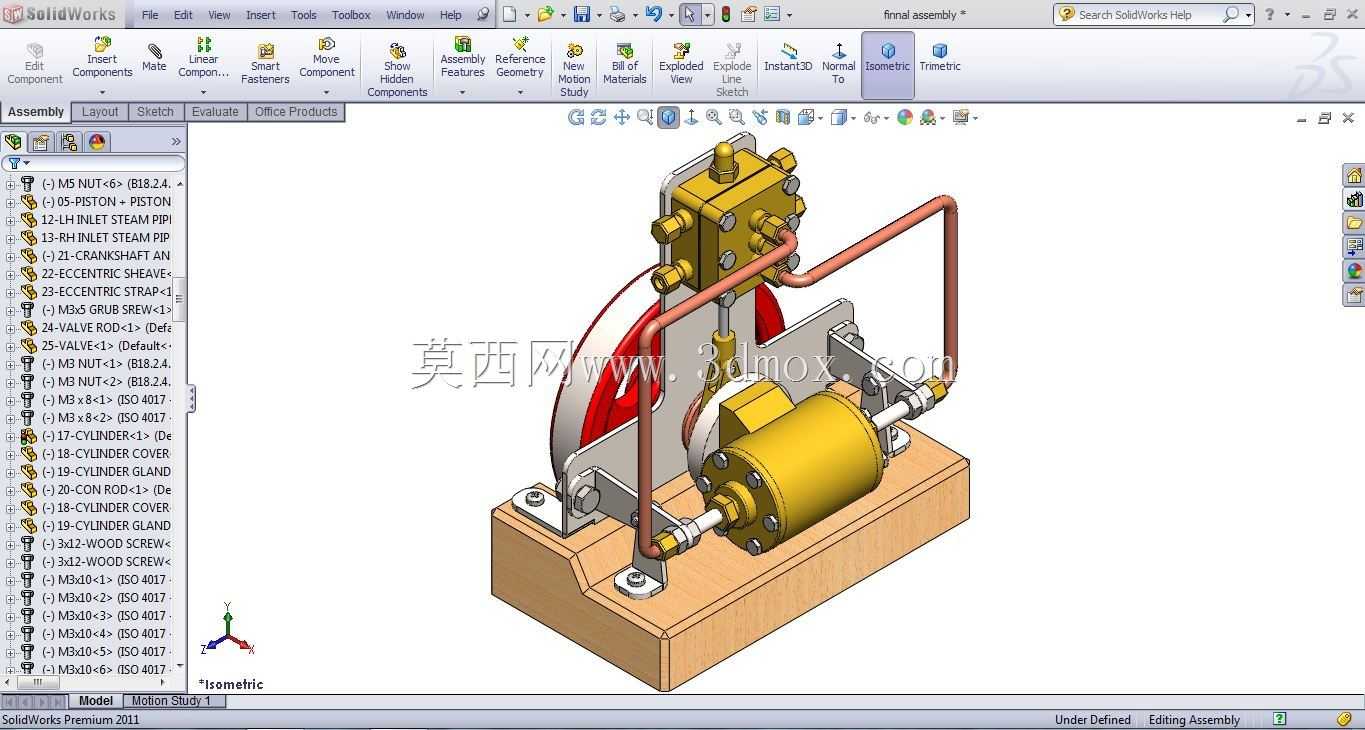

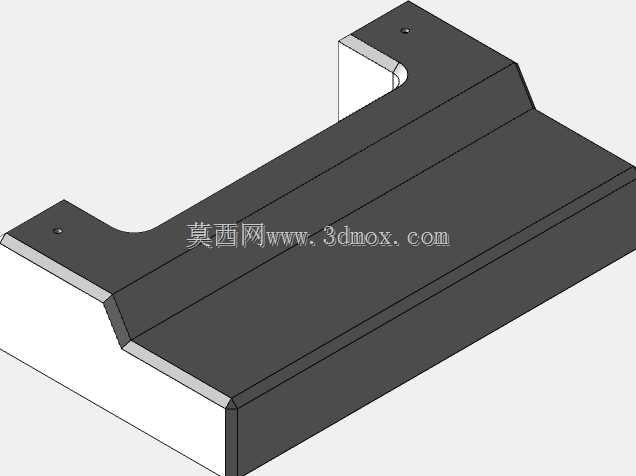

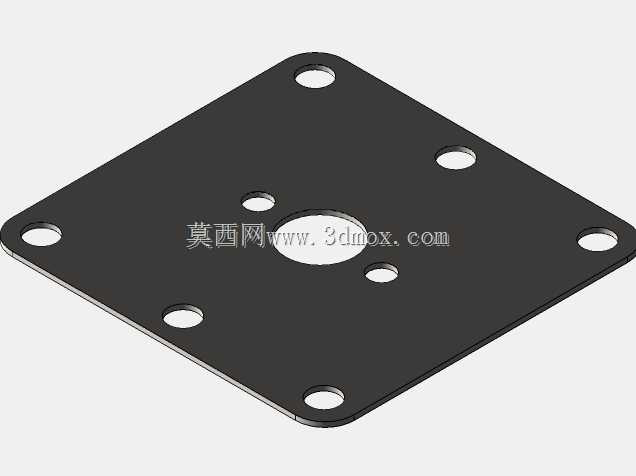

　　这款卧式摆动汽缸蒸汽机的结构设计，核心围绕小功率热能向机械能转换的需求展开，适配教学演示、复古动力模型、小型科普装置的应用场景，整体结构没有冗余的外置构件，所有动力传递、配气通路都集成在同一木质安装基座上，安装时只需固定基座四角的安装孔位即可完成整机固定，基座预留的安装边界可适配常规桌面展示台、小型动力试验台的安装尺寸，不会出现构件外伸干涉周边设备的问题。

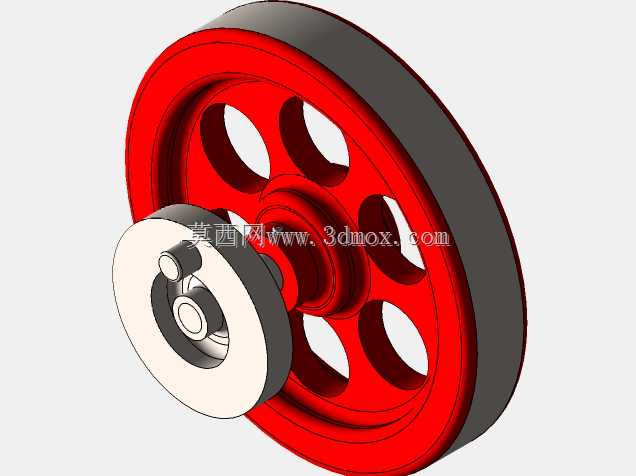

　　设计阶段优先考虑了运动部件的干涉规避，摆动式汽缸的铰接点位置经过反复校核，在整个往复行程中，汽缸绕铰接点的摆角控制在合理区间，连接汽缸与阀体的铜质导气管不会出现弯折憋堵、也不会和下方的曲柄连杆、飞轮构件发生运动剐蹭，飞轮采用偏心配重结构，转动惯量经过匹配计算，能够有效抵消活塞往复运动的死点冲击，保证整机运转的平顺性，即使在较低的进气压力下也能维持连续转动，不会出现卡滞停转的问题。

　　从功能特性来看，这款机型没有采用复杂的外置滑阀配气结构，而是通过汽缸摆动过程中与进排气口的对位匹配完成配气动作，大幅减少了密封配合面的数量，降低了加工与装配的精度要求，同时也减少了运行过程中的漏气损耗，进气管路采用硬质铜管弯折成型，管路走向沿着机身外侧布置，既避开了所有运动部件的运动包络范围，也方便后期对管路密封性的检查与维护。

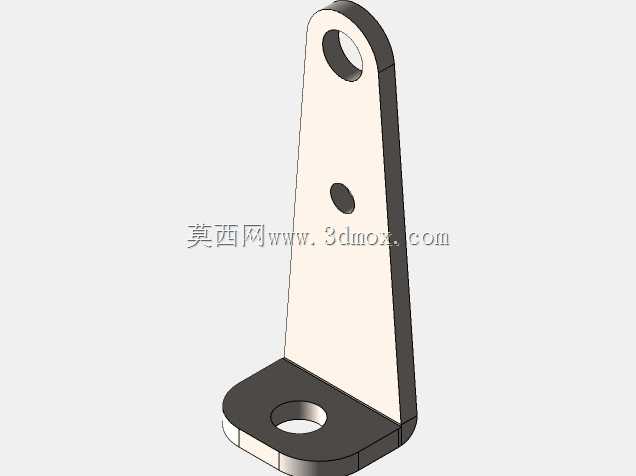

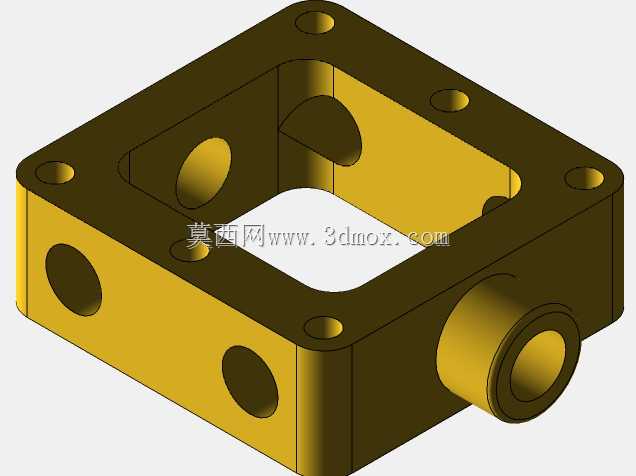

　　整机的装配逻辑遵循从下到上的层级，基座作为所有构件的定位基准，先安装曲轴轴承座与飞轮组件，保证曲轴的转动同轴度符合要求，再安装摆动汽缸的铰接支座，调整汽缸的初始摆角位置，最后连接配气管路与阀体组件，装配过程中不需要复杂的专用工装，只需常规的紧固工具即可完成组装，各连接部位的紧固件都预留了足够的调节余量，方便后期调试时调整配合间隙。这类小功率蒸汽机除了用于科普教学演示之外，也可作为小型复古动力装置的动力源，驱动小型发电机、水泵等微型负载，整体结构紧凑，运动原理直观，能够清晰展示往复式热机的完整工作循环，对于理解热能转换、曲柄连杆传动、配气机构的工作逻辑有很强的参考价值。
