管道夹持固定用V型块夹具组件结构

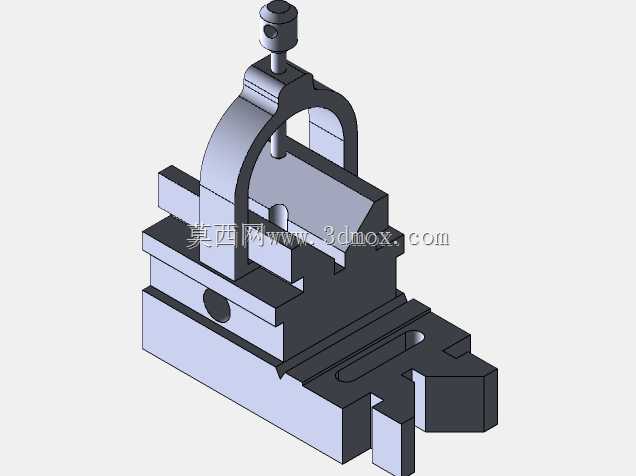

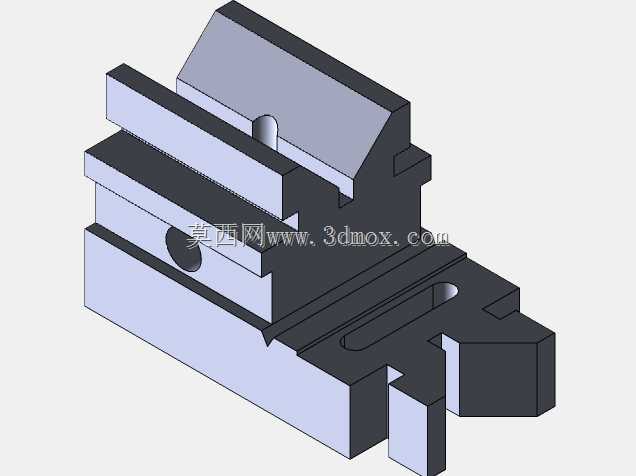

　　在车间管线装配、小型轴类零件检测、管件焊接组对的作业场景里，这类带压架的V型块组件是工位上出镜率极高的工装件，不同于普通平口钳的平面夹持逻辑，V型结构的定位面自带对中属性，不管是圆形截面的金属管道、棒料，还是带外圆的小型轴类工件，放置到V型槽内时，工件轴线会自动与V型槽的对称中心线重合，不需要反复找正就能保证装夹后的同轴度基准，能大幅减少装夹辅助时间。整套组件的底座做了阶梯式的安装结构，底部伸出的带槽凸台是用来适配工作台的T型槽的，安装时可以通过T型螺栓顺着槽体调整整套夹具在工作台面上的固定位置，适配不同长度工件的装夹需求，底座上预留的横向长槽，是用来配合压块调整夹持行程的，当工件直径发生变化时，松开顶部的压紧螺杆，

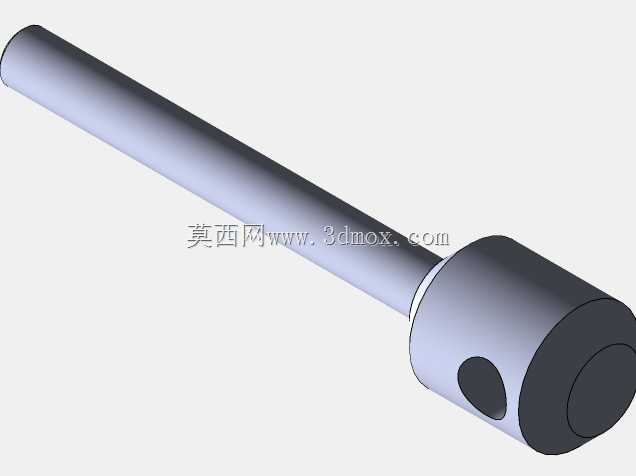

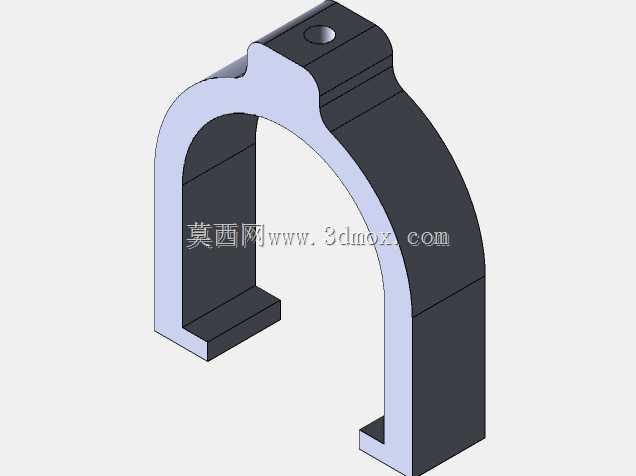

　　就能顺着槽体调整上压架的位置，适配一定直径范围内的圆形工件装夹，不需要更换夹具本体。顶部的压紧结构采用了拱形架配合压紧螺杆的设计，拱形架的跨距覆盖了整个V型槽的有效夹持宽度，压紧螺杆的下端做了圆弧过渡的压头，接触工件时不会因为应力集中压伤工件表面，螺杆顶端的滚花头设计，在小扭矩夹紧的场景下可以直接徒手操作，需要大夹紧力时也能适配扳手加力，兼顾了快速装夹和大夹持力的需求。V型槽的夹角采用了机械装夹里通用的90度设计，这个角度的V型槽对不同直径工件的适配范围最广，定位稳定性也最优，槽体的两个定位面都做了精磨处理，表面粗糙度控制在合理区间，既能保证工件定位时的接触刚度，也不会因为接触面过于粗糙刮伤工件的已加工表面。底座侧面预留的销孔，

　　是用来做工位定位的，当多套V型块配合使用装夹长轴类工件时，可以通过定位销快速对齐多套夹具的V型槽中心线，保证长工件装夹后不会出现翘曲、轴线偏移的问题。这类V型块组件除了用来固定管道做焊接、切割作业外，也常配合百分表做轴类零件的圆跳动、同轴度检测，装夹时不会破坏工件的原有基准，检测数据的重复性更好，在小型零件的铣削、钻孔工序里，也能作为辅助工装固定圆形工件，避免平口钳夹持圆形工件时出现的打滑、转动问题。整套结构没有复杂的传动部件，所有受力部件都做了加厚处理，压紧螺杆采用了梯形螺纹设计，自锁性能好，装夹完成后不会因为加工过程中的振动出现松脱，日常维护只需要定期在螺纹配合面加注润滑脂，就能保证长期使用的操作顺畅度。
