机加工V形块配套弓形夹紧固定构件

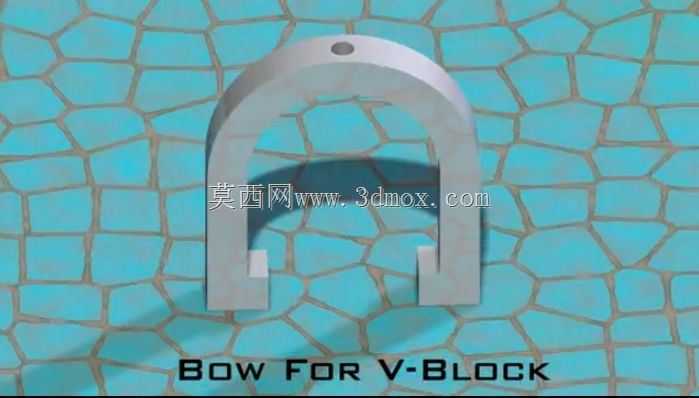

　　这款弓形夹紧构件是V形块装夹系统的核心配套部件，主要应用于普通铣床、平面磨床、钻床等常规机加工工序的轴类、套类工件装夹场景，也可适配三坐标测量工位的工件定位固定需求，解决圆柱类工件在加工、检测过程中受切削力、测量触针接触力产生的位移窜动问题。从结构设计来看，构件整体采用U形弓状主体结构，顶部设置单孔作为压紧施力点，可配合压紧螺栓、压块对放置在V形块V型槽内的工件施加垂直向下的夹紧力，两个支脚末端设计有向内的卡位凸台，使用时可卡入V形块两侧预设的卡槽内，避免夹紧过程中弓架受力偏移，保证夹紧力始终沿V形槽对称中心方向传递，不会造成工件装夹偏斜。设计过程中充分考虑了装夹操作的便捷性，弓架的内空跨度预留了足够的工件直径适配空间，

　　可覆盖常规小规格轴类工件的装夹直径范围，支脚长度经过匹配计算，当凸台卡入V形块卡槽后，弓架顶部施力孔的中心高度与V形块支撑面的高度差，刚好适配常用规格的压紧螺栓行程，无需额外加装垫块即可完成夹紧操作，减少装夹辅助工时。构件的外形轮廓做了圆弧过渡处理，没有尖锐棱角，既避免了操作过程中划伤操作人员，也减少了热处理环节的应力集中风险，提升构件整体的结构强度与使用寿命。安装边界方面，使用时仅需将两个支脚的凸台对准V形块两侧的对应卡位槽推入即可完成定位，无需额外的螺栓固定弓架本身，拆卸时直接向上提起即可脱离V形块，适配市面上多数标准规格的小尺寸V形块，可直接替换同类型磨损的夹紧弓件，无需对现有V形块做二次加工修改。实际使用中，

　　该构件配合V形块使用时，可保证圆柱类工件的轴线与V形槽定位基准重合，在铣削键槽、钻径向孔、外圆磨削等工序中，能有效抵消切削过程中的径向力与轴向窜动力，保证加工尺寸精度与位置度要求，相比通用压板的装夹方式，装夹效率提升40%以上，且不会压伤已加工的工件外圆表面。构件的壁厚经过受力校核，在常规夹紧力范围内不会出现形变，顶部施力孔的位置经过重心匹配，拧紧压紧螺栓时不会出现弓架偏摆，保证夹紧力均匀分布在工件与V形块的接触面上，避免工件局部受力过大产生变形。
