液压臂竞技活动分区展示台结构设计

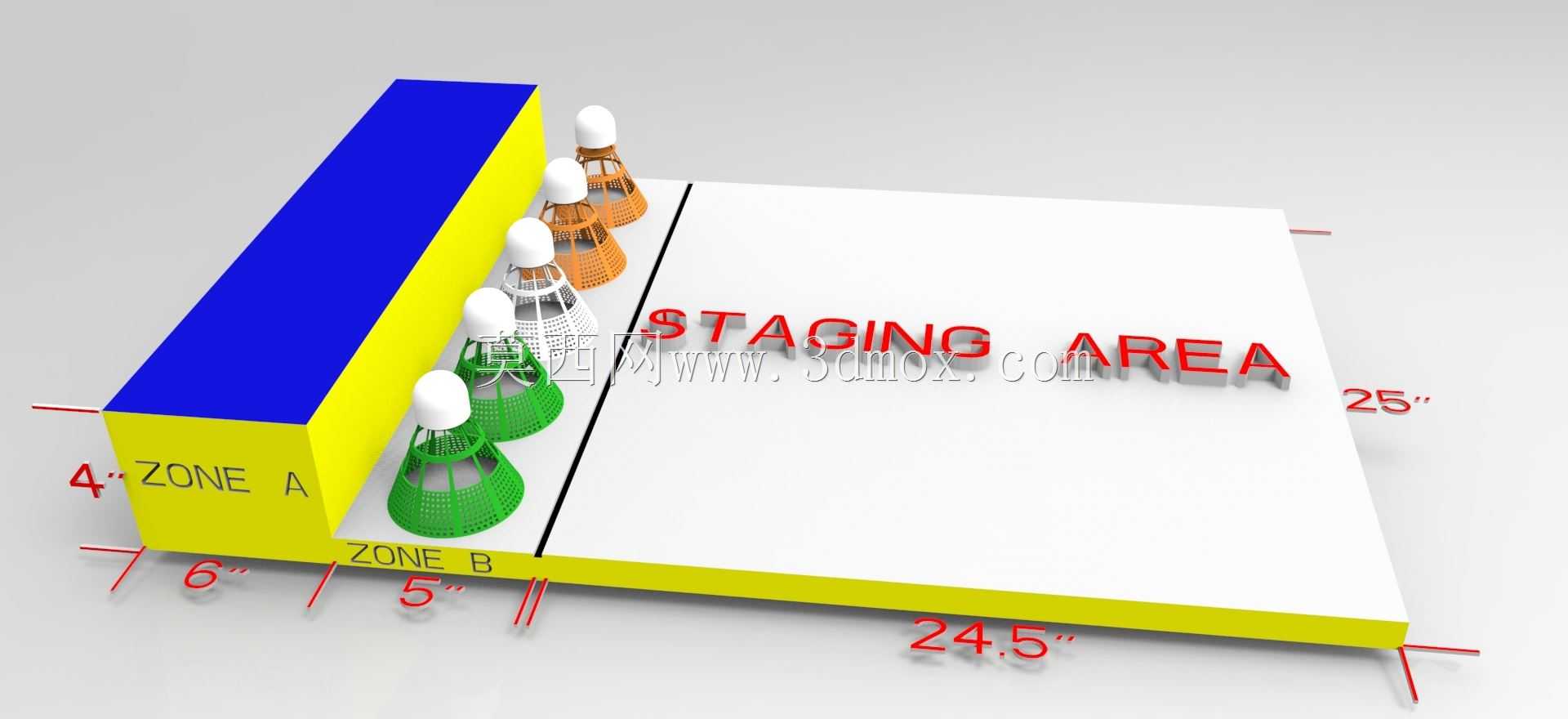

　　这套结构是为液压臂实操竞技活动设计的专用展示竞技台，核心作用是为液压臂操作比拼提供标准化的作业边界与分区判定依据，解决竞技场景下作业范围不统一、胜负判定无明确参照的实际问题。整体台体采用直角L型布局，主操作平面为平整的白色承载面，台体侧边设置黄蓝双色的分区挡边，通过颜色与刻线明确划分出不同功能区域，避免竞技过程中出现作业范围越界的判定争议。从尺寸边界来看，台体总长度方向标注为24.5英寸，纵深方向总尺寸为25英寸，左侧分区挡边高度为4英寸，靠近挡边的区域被划分为两个待操作位放置区，其中靠近挡边端部的A区宽度为6英寸，相邻的B区宽度为5英寸，两个区域通过红色刻线做明确分隔，

　　待操作的 shuttlecock 类工件统一放置在B区侧的台面上，沿挡边一字排开，每个工件的摆放位置都对应固定的操作起始点，保证所有参赛液压臂的初始作业条件完全一致。设计过程中优先考虑了竞技场景的实用性，台体边缘所有尺寸标注都采用醒目的红色刻线直接做在台体表面，不需要额外张贴标识，避免长期使用后标识磨损脱落，挡边采用黄蓝高对比度配色，既可以作为液压臂移动的物理限位，也能通过颜色快速区分台体边界，防止操作过程中液压臂碰撞超程。主承载面预留了足够的操作空间，STAGING AREA区域占据台体大部分面积，作为液压臂完成工件转移、摆放操作的核心作业区，区域边界同样通过黑色刻线做明确划分，操作完成后工件的摆放位置是否落在指定区域内，

　　可以直接通过刻线快速判定，不需要额外测量。台体的结构设计兼顾了便携性与结构刚性，整体采用板块拼接结构，没有复杂的曲面造型，加工制作难度低，挡边与主承载面采用直角拼接，拼接处做倒角处理避免应力集中，日常使用过程中可以快速拆装转运，适合在不同场地的液压臂研讨、竞技活动中重复使用。在实际应用场景中，这套展台既可以作为液压臂操作技能比拼的专用场地，也可以作为液压臂调试、功能演示的承载平台，明确的尺寸边界可以帮助调试人员快速验证液压臂的移动行程、定位精度是否满足设计要求，分区设计也能模拟实际生产中工件取放、工位转移的作业流程，让演示与竞技过程更贴近真实的工业作业场景。台面上放置的多组不同颜色的待操作工件，对应不同的操作任务要求，参赛或调试人员需要操控液压臂完成工件的拾取、转移、精准摆放等动作，所有动作的完成范围都被限制在台体标注的边界内，既保证了操作过程的安全性，也能通过统一的边界条件公平对比不同液压臂结构的操作性能。
