飞机起落架收放连杆驱动机构设计

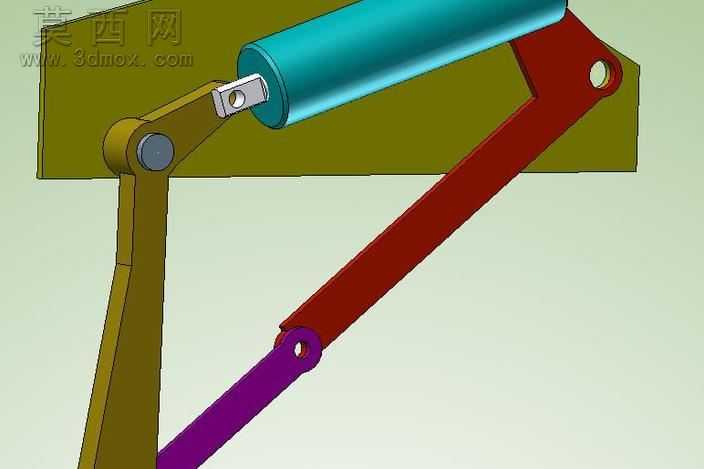

本作品为飞机起落架收放机构的三维参数化建模成果，整体采用多连杆复合传动结构，核心依托齿轮啮合实现退刀动作的精准时序控制。建模阶段先完成各构件的基准草图绘制，对铰接孔位、连杆臂长、驱动缸安装位的尺寸公差做了严格约束，确保各运动副的同轴度、平行度符合机械传动的设计要求。渲染环节针对不同构件赋予差异化材质：驱动缸体采用亮面青蓝色金属漆材质，模拟航空液压缸的阳极氧化表面质感；主承力连杆分别赋予橄榄绿、酒红色、紫色的哑光金属材质，区分不同受力层级的构件，同时还原航空机械构件的涂装特征；安装基板采用暗橄榄绿哑光材质，模拟机身承力结构的复合材料表面质感。结构设计上采用曲柄摇杆与滑动驱动复合的传动方案，直线驱动缸的输出端通过铰接销轴连接一级摆臂，摆臂通过铰接副联动长连杆，长连杆末端对接齿轮驱动的退刀执行端，整套机构可实现起落架收放过程中避让结构的同步退刀动作，运动过程无死点、传动间隙控制在合理范围内。设计思路围绕航空部件的高可靠性要求展开，所有铰接位置均设计了衬套安装位，降低长期运动的磨损量；各连杆的截面采用变厚度设计，在保证结构强度的前提下尽可能降低整体重量，匹配航空设备的轻量化设计需求；齿轮传动段采用渐开线齿形设计，保证退刀动作的传动平稳性，避免动作过程中出现卡滞、冲击问题，整套模型完整还原了机构的运动逻辑与装配关系，可直接用于运动仿真验证与结构优化分析。
