方形安装座重载定向脚轮结构设计

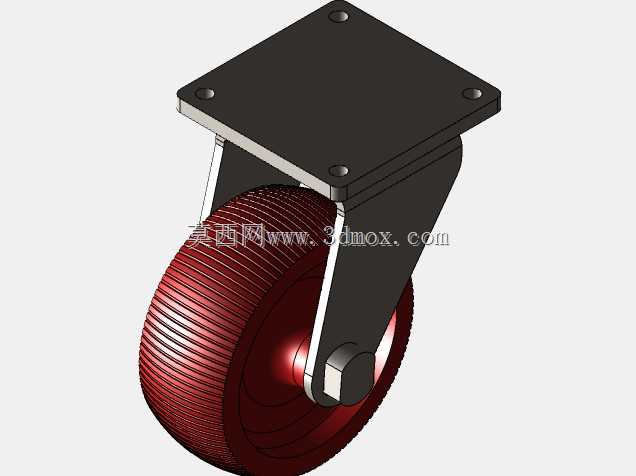

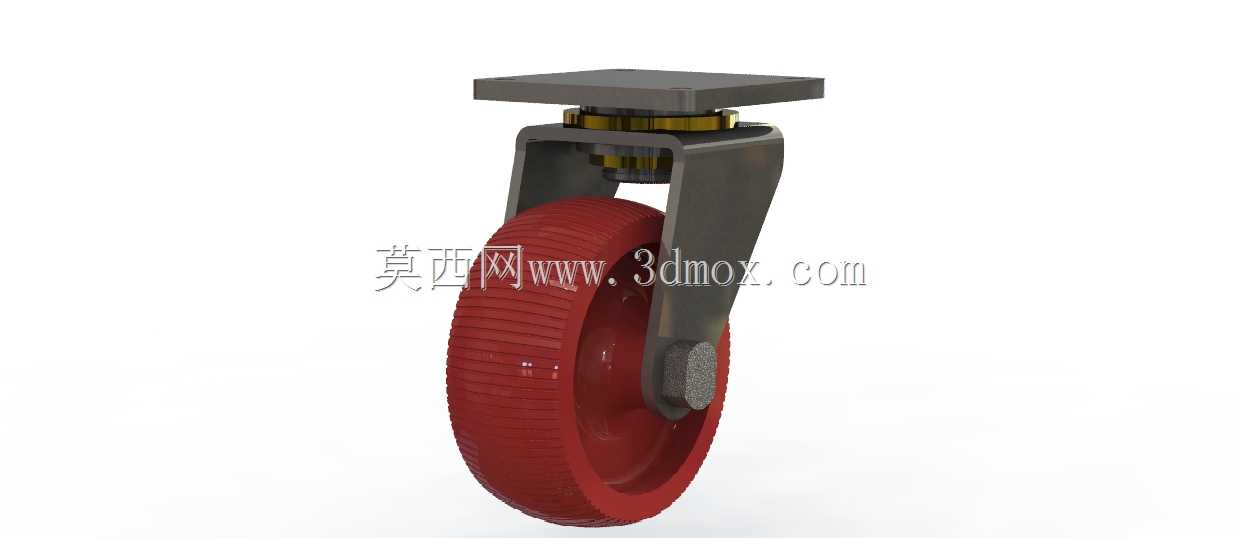

　　这款定向脚轮的结构设计，首先围绕重载移动场景的刚性需求展开，常见于重型工装货架、工业设备机柜、中型物流周转台车的底部行走支撑部位，区别于万向脚轮的转向功能，该款定向结构仅保留直线行进的行走自由度，在设备长距离直线推移场景下能提供更稳定的行进轨迹，避免万向轮易出现的偏摆、蛇行问题。从结构组成来看，顶部采用方形法兰安装板，四个角位预留沉头安装孔，安装时可通过螺栓直接与设备底部的安装基面锁紧，方形安装板的接触面积更大，相比条形安装座能分散更大的竖向载荷，降低设备底板的局部压应力，适配厚度较薄的设备底板安装场景，无需额外加装加强垫板即可满足常规重载使用需求。支架部分采用双侧支撑的折弯钢结构，从安装板两侧向下延伸形成轮体的支撑臂，

　　轮轴穿过两侧支撑臂与轮体中心孔配合，双侧支撑的结构相比单侧悬臂支架，抗侧向冲击能力提升明显，在设备经过地面凸起、轨道接缝时产生的侧向冲击力，可通过双侧支架均匀传递到顶部安装板，避免单侧支架受力出现变形、断裂问题。轮体采用带周向防滑肋条的硬质滚轮结构，轮面的肋条设计可增大与地面的接触摩擦力，在环氧地坪、水泥地面、钢板地面等常见工业地面环境下都能提供足够的抓地力，避免推移过程中出现打滑现象，同时硬质轮体的滚动阻力更小，重载推移时更省力，轮体中心镶嵌金属轴套，与轮轴之间形成转动配合，减少转动过程中的磨损，提升整体使用寿命。设计过程中重点考量了安装边界尺寸，方形安装板的孔位间距符合行业通用的脚轮安装孔距规范，可直接替换同规格的现有脚轮产品，

　　无需对设备底部安装结构做二次修改；支架的竖向高度经过匹配设计，安装后设备底部离地面的间隙处于合理区间，既避免间隙过小导致地面凸起剐蹭设备底板，也不会因间隙过大抬高设备重心影响放置稳定性。轮体的宽度经过载荷核算，在额定载荷下轮面的单位面积压力处于材料许用应力范围内，长期使用不会出现轮体压溃、过度形变的问题，轮面的肋条深度也经过优化，既保证防滑性能，也不会因肋条过深导致滚动过程中产生过大震动，推移过程更平稳。
