办公椅插杆式万向移动脚轮结构设计

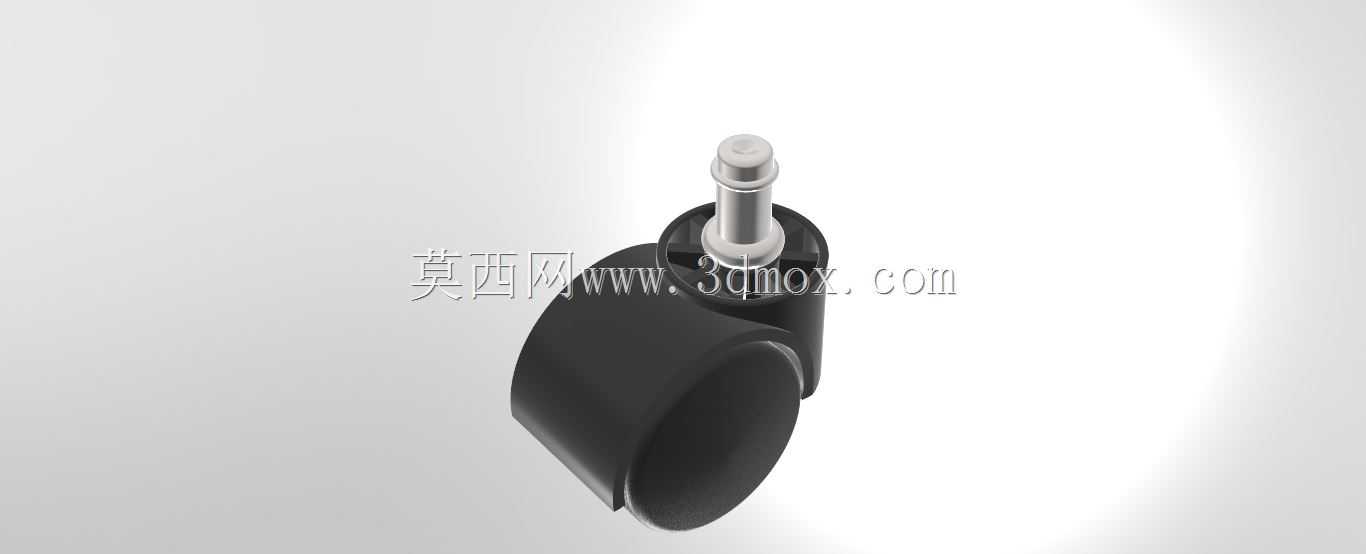

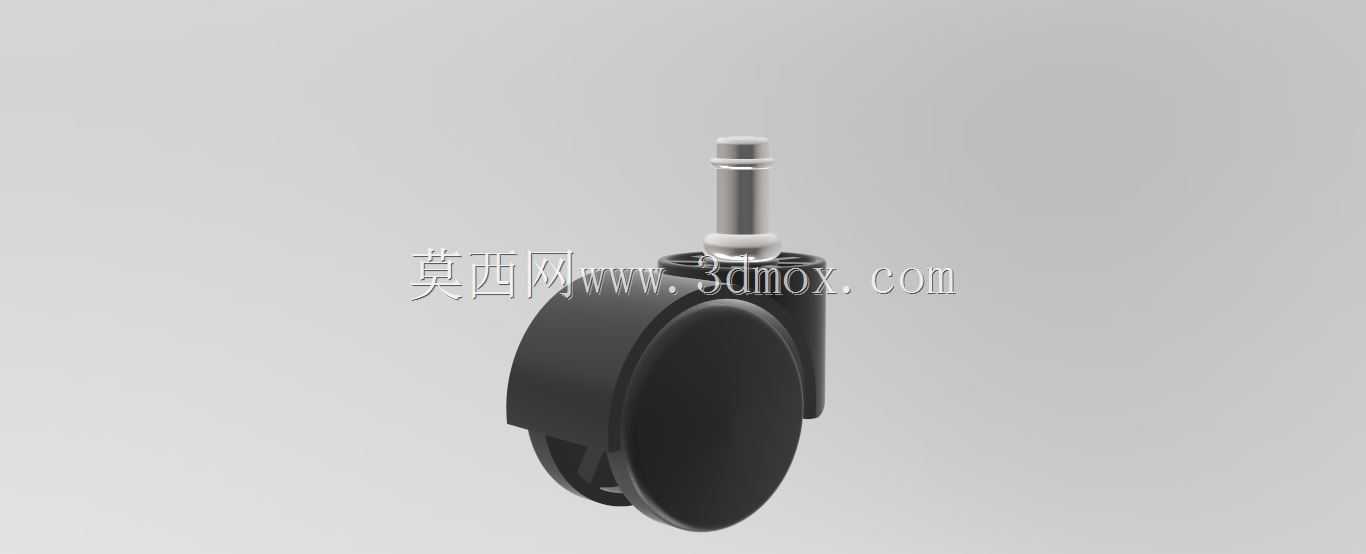

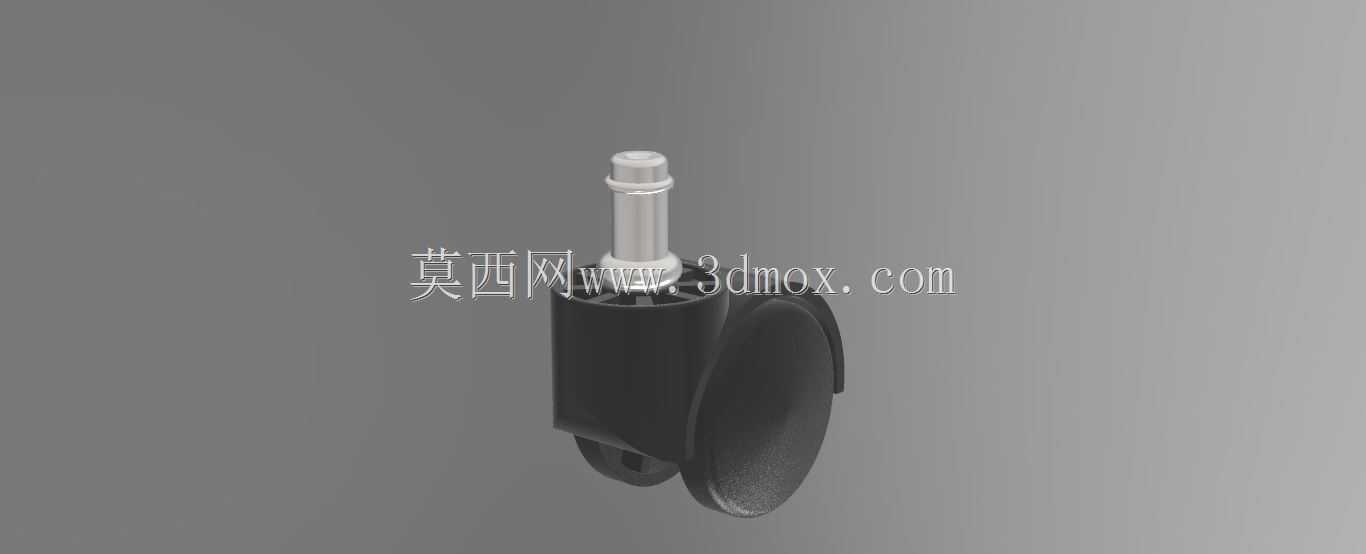

　　这款插杆式万向脚轮的建模还原度较高，完整呈现了插装式脚轮从安装结构到滚动主体的全部细节，在各类需要短距离灵活移位的轻载移动设备上应用广泛，除了常规的办公转椅，也可适配轻型医疗轮椅、移动置物架、小型设备推车等场景，承担设备整体的承重与移位转向功能。从结构设计逻辑来看，这款脚轮采用插杆式安装接口，顶部的金属插杆为标准圆柱卡簧结构，安装时直接插入设备底部的对应安装套筒即可完成固定，不需要额外的螺栓紧固，拆装效率较高，适配市面上绝大多数常规办公椅、轻型推车的安装孔位，插杆段的直径、卡簧位置都符合通用安装尺寸边界，安装后插杆与套筒的配合间隙控制在合理范围，既不会出现松旷晃动，也不会因为过盈量过大导致拆装困难。轮体部分采用单轮偏置万向结构，

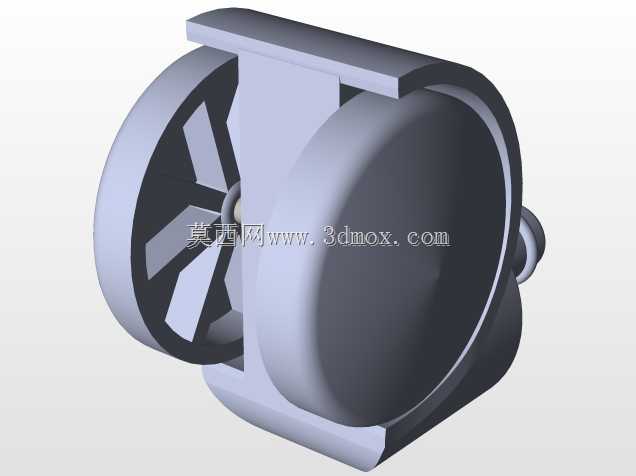

　　轮架的回转中心与滚轮的滚动中心存在合理的偏距，这个偏距设计是保证脚轮转向顺滑的核心，当设备受到水平方向的推力时，偏距产生的力矩会带动轮架自动回转到顺向受力的方向，不会出现转向卡滞、轮体别劲的问题。滚轮采用圆弧面接触设计，与地面的接触面积控制在合理区间，既可以保证滚动时的阻力足够小，在硬质地板、短绒地毯等常见地面材质上都能顺畅滚动，也能避免接触应力过大压伤软质地面。轮架部分采用包裹式结构，将滚轮的上半部分完全容纳在轮架腔体内部，既可以提升轮架的整体结构强度，避免侧向受力时轮架出现变形断裂，也能在滚动过程中阻挡毛发、碎屑卷入轮轴缝隙，降低日常使用的卡滞概率。建模过程中对轮体的转动配合间隙做了合理还原，轮轴与滚轮之间、

　　回转支架与安装插杆之间都预留了符合实际装配要求的间隙，没有出现干涉问题，滚轮的曲面弧度、插杆的卡簧槽细节、轮架的加强筋结构都做了完整呈现，可直接用于设备选型的装配验证、结构演示，也可作为同类型脚轮改型设计的参考基础，在做配套设备的整体建模时，直接调用该模型即可完成脚轮部分的装配，不需要从零开始绘制结构，能有效提升整体建模的效率。从承重适配性来看，这款脚轮的结构尺寸对应常规50mm直径轮体，单轮承重适配轻载场景，四个脚轮配套使用时可满足常规办公椅、轻型轮椅的承重需求，轮体的转动角度无额外限位，可实现360度水平回转，移位时不需要提前调整轮体方向，推动设备时可以灵活转向，在狭小空间内移位也能顺畅调整方向。
