传感器配套花键式齿轮轴结构设计

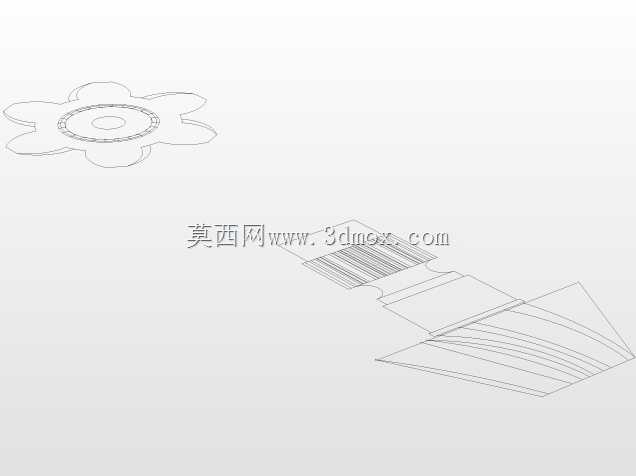

　　这款齿轮轴结构主要适配传感检测类设备的传动链路，在转速传感、角位移检测场景中承担动力传递与信号触发基准的双重作用，区别于常规减速箱内的重载齿轮轴，该零件的加工精度直接关联传感器的采样误差，因此在设计阶段对轴段同轴度、齿形公差都做了针对性的约束。从结构布局来看，轴身采用阶梯式变径设计，不同轴段分别对应轴承安装位、齿轮啮合位、传感触发端安装位，各轴段之间预留有退刀槽与密封圈安装槽，避免装配过程中出现干涉，同时能满足设备腔体内部的防尘密封要求。端部的花形法兰结构并非装饰设计，而是用于和传感端的码盘支架做周向固定，六个均匀分布的瓣状凸缘能传递更大的静态扭矩，相比平键连接不会出现键侧间隙导致的角位移滞后，在频繁正反转的检测工况下，

　　能有效降低信号采集的相位偏差。设计过程中优先考虑了安装边界的适配性，轴的总长度控制在传感腔体的轴向安装尺寸范围内，最大直径处为端部法兰，装配时可从腔体外侧直接穿入安装位，无需拆分腔体内部的其他传动组件，能大幅提升现场装配与后期维护的效率。齿形部分采用渐开线圆柱齿设计，啮合侧隙控制在0.02mm到0.04mm之间，既保证传动过程的顺畅无卡滞，又能避免间隙过大导致的传动抖动，防止抖动传导至传感端造成采样数据出现杂波。轴的表面粗糙度根据不同功能段做了区分，轴承配合面粗糙度达到Ra1.6，满足滚动轴承的配合精度要求，齿轮啮合面粗糙度达到Ra0.8，降低啮合过程中的磨损速率，非配合面做常规喷砂处理即可，无需过高加工精度以控制加工成本。

　　在实际应用场景中，这类齿轮轴常配套于光电式转速传感器、霍尔式角位移传感器的内部传动机构，当外部动力输入带动轴体转动时，轴端的码盘或磁钢随轴同步转动，传感器通过识别转动过程中的脉冲信号换算出转速、转角等参数，齿轮轴的转动平顺性直接决定了检测数据的准确度，因此设计时还在轴的两个轴承位之间预留了润滑脂存储腔，可在长期运行过程中持续为轴承提供润滑，延长维护周期。从受力角度分析，该齿轮轴承受的载荷以径向啮合力与小幅轴向窜动力为主，没有重载冲击载荷，因此材质选用常规45号钢调质处理即可满足强度要求，齿面做高频淬火提升耐磨性，无需采用合金钢材造成成本浪费。端部的花形结构在设计时做了圆角过渡处理，避免应力集中导致的法兰根部断裂，每个瓣状凸缘的尺寸公差控制在±0.01mm，保证和支架安装时的周向定位精度，不会出现安装偏心导致的轴体转动不平衡问题。
