框架式多工位焊接定位工装夹具设计

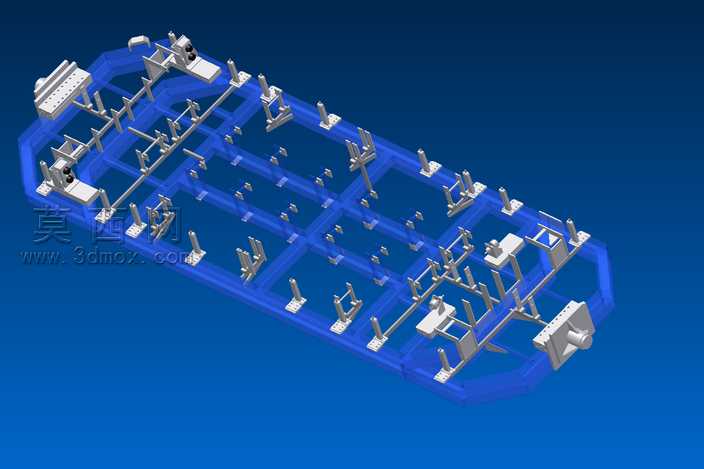

本套焊接夹具采用三维参数化建模方式完成整体设计，整体以高强度矩形管材搭建的框架式基座作为承载主体，基座采用对称式布局设计，能够为整套工装提供充足的结构刚性与承载稳定性，有效避免焊接作业过程中因工装形变导致的工件尺寸偏差。建模过程中对所有定位组件、压紧组件的安装基准进行了统一约束，所有支撑立柱、定位块、压紧单元均按照工件的焊接工艺点位进行排布，每一个定位点位都对应工件的关键装配基准，能够在工件装夹过程中快速完成定位，减少人工找正的时间成本。模型渲染阶段采用了差异化的材质区分方案，基座主体赋予半透明蓝色工程塑料材质效果，既能够清晰展示内部框架的排布结构，也可以直观呈现所有定位组件的安装位置；所有金属材质的定位块、压臂、支撑柱均赋予哑光银灰色金属材质，还原实际工装的金属质感，同时通过光影渲染突出各组件的结构轮廓与装配关系。整套夹具的结构设计充分考虑了焊接作业的操作便利性，所有压紧单元均采用快压式结构设计，操作人员可以快速完成工件的装夹与拆卸，同时各定位组件之间预留了充足的焊接操作空间，能够避免焊枪与工装发生干涉，适配多种焊接作业场景。设计过程中针对不同规格工件的装夹需求，对部分可调节定位点位预留了调整余量，让工装具备一定的适配性，能够兼容同系列相近尺寸工件的焊接装夹需求，有效提升工装的复用率，降低生产环节的工装投入成本。整体结构经过干涉校验，所有活动组件的运动行程内均无结构冲突，装配逻辑符合实际工装的加工与装配工艺，能够直接作为生产加工的参考依据。
