带工业连接管道的电动抽水装置结构

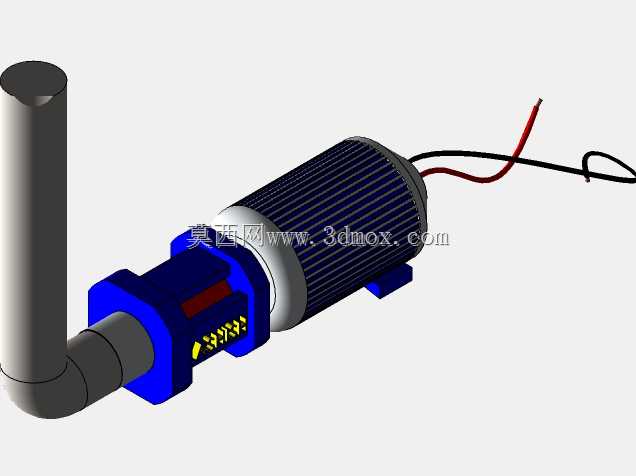

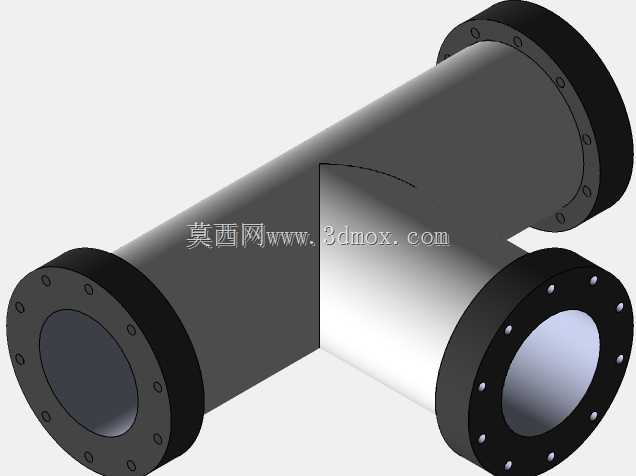

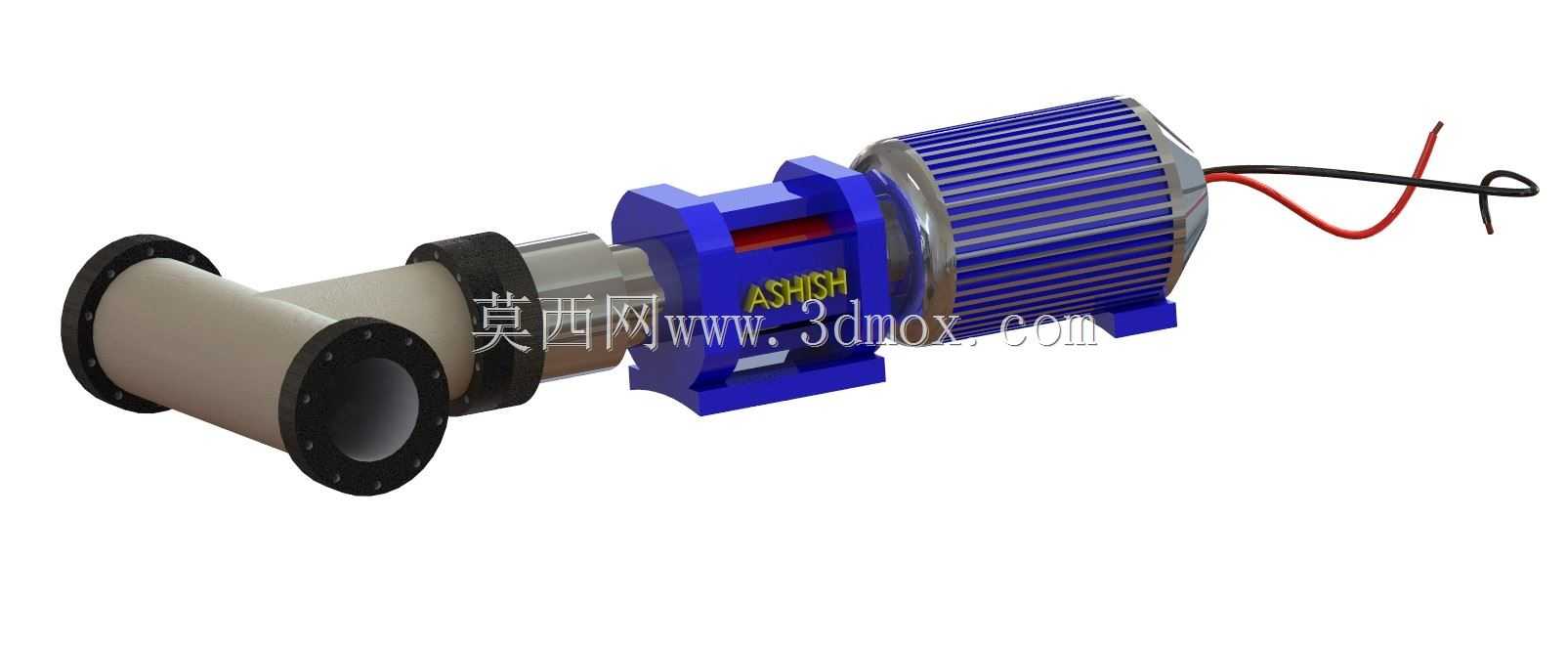

　　这套带工业管道的电动抽水装置，核心适配中小流量工业流体输送场景，常见于循环供水系统、生产工艺流体中转、小型给排水管网增压环节，也可作为配套模块集成到冷却循环、污水处理预处理、化工介质轻载输送的设备单元中。从结构设计逻辑来看，驱动端采用肋片式散热外壳的电动动力单元，外壳的轴向散热肋条沿电机周向均匀排布，能够在连续运行时通过增大空气接触面积带走绕组热量，避免长时间负载运行出现过热降效。动力输出端与泵腔采用直联式同轴结构，省去了中间联轴器传动的冗余结构，既压缩了整体轴向安装尺寸，也减少了传动环节的功率损耗，同时降低了后续运维中对中校准的工作量。泵体的进出端采用标准法兰连接结构，法兰盘上预留的螺栓孔位匹配通用工业管道的安装规范，

　　现场装配时可直接对接同公称通径的工艺管道，不需要额外加工转换接头，法兰与泵体连接位置设置的密封台阶，能够在装配时通过压紧密封垫片实现端面密封，避免带压输送过程中出现流体渗漏。装置的接线端预留了足够的线缆出线长度，线缆外部做了防弯折防护处理，现场布线时可直接接入设备供电回路，不需要额外做线缆抗拉防护。从安装边界来看，整套装置的重心集中在动力单元与泵腔的连接位置，现场安装时可通过泵体下方的安装支座做水平固定，安装支座的孔位间距适配常规设备机架的安装型材规格，不需要额外定制转接支架。进出水管道的法兰端面与泵体轴线保持垂直，对接管道时不需要额外调整管道角度，能够降低现场配管的施工难度。泵腔内部的过流通道采用平滑过渡结构，

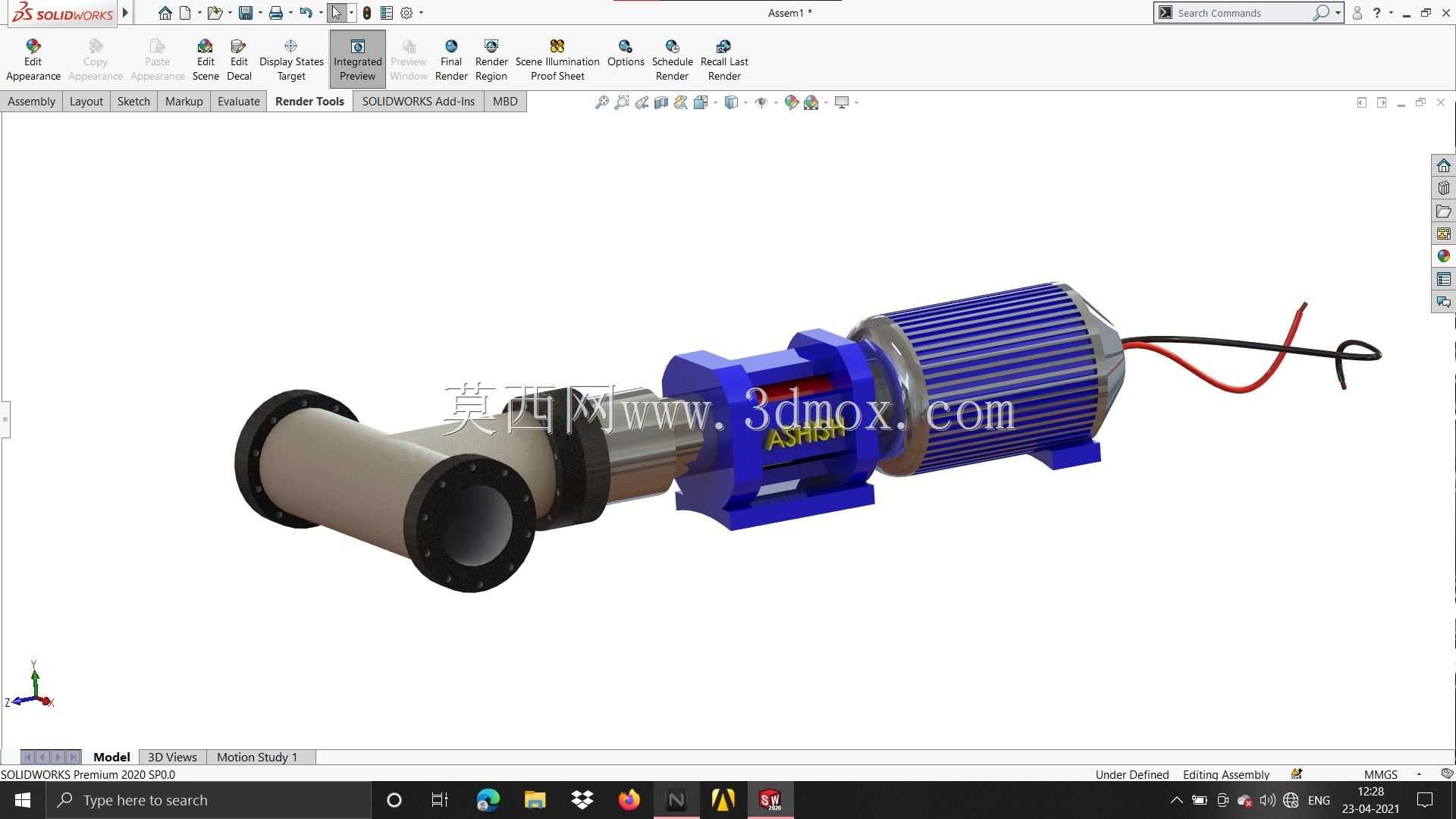

　　减少流体在腔体内的沿程阻力，降低运行过程中的流致振动与噪音，同时也能减少流体中杂质在腔体内的淤积概率，延长设备的连续运行周期。在结构建模过程中，各部件的装配公差按照通用机械装配要求预留，法兰连接面的平面度、电机轴与泵腔叶轮的同轴度都做了对应约束，能够直接用于后续的工程出图、装配模拟以及干涉检查，也可作为同类流体输送设备改型设计的基础参考框架，帮助设计人员快速完成同类型产品的结构迭代，减少重复建模的工作量。
