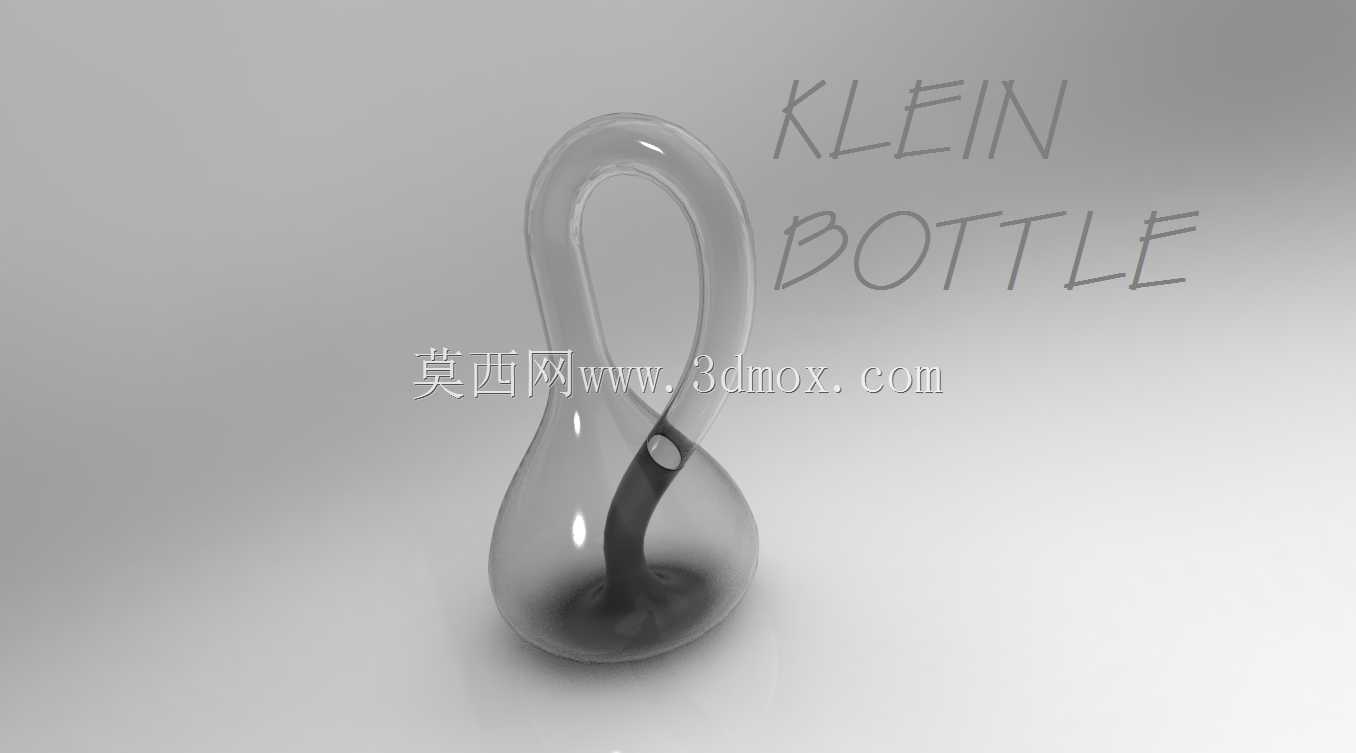

克莱因瓶拓扑曲面结构三维数模

　　本次构建的克莱因瓶曲面结构，核心围绕拓扑学无定向曲面的空间特性展开建模，区别于常规有内外边界的封闭容器结构，该模型通过空间曲面的连续扭转衔接，实现了不存在明确内外分界面的拓扑特征，在建模过程中需要重点处理曲面自交区域的连续过渡，避免出现曲面撕裂、边界断层的问题，保证整个曲面的G2连续性，符合数学定义上的无边界闭合曲面特性。

　　从应用场景来看，这类拓扑结构模型常作为高校数学、机械设计专业的拓扑几何教学演示教具，也可用于文创产品、科普展品的结构设计参考，部分创意家居容器、艺术装置的结构设计也会参考这类连续曲面的空间衔接逻辑，在曲面建模练习中，克莱因瓶也是检验复杂曲面建模能力的典型案例，能够帮助建模人员掌握空间曲面扭转、多截面衔接、自交区域曲面顺滑处理的核心技巧。

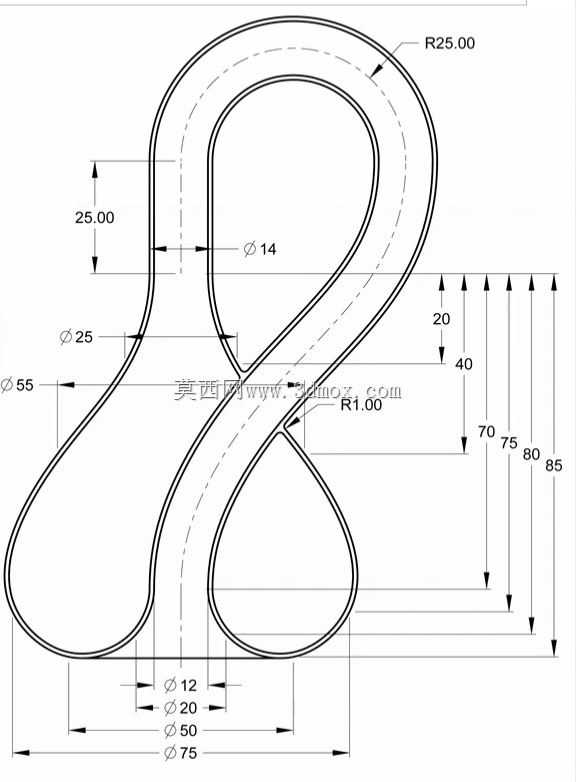

　　设计思路上，首先确定曲面的中心引导线，采用空间螺旋扭转的样条曲线作为主路径，沿着引导线逐段调整截面轮廓的角度与尺寸，在曲面自交的区域，通过调整截面的法向方向，让两个交叉的曲面段实现连续顺滑的融合，而非简单的布尔合并，避免出现硬边或者曲面褶皱。整个模型的外轮廓最大径向尺寸控制在常规演示教具的适配范围内，整体高度与径向宽度的比例接近2:1，既符合视觉上的协调感，也适配3D打印、数控加工的装夹边界，不需要额外添加支撑结构即可完成实体加工，安装摆放时仅需要底部平面作为支撑面，底部做了小范围的平面切平处理，保证放置时的稳定性，不会出现倾倒问题。

　　从结构特性来看，该模型不存在传统容器的封闭内腔，曲面从外侧连续延伸至内侧，没有明确的分界棱线，整个表面为单一连续曲面，在建模时需要反复检查曲面的曲率分布，避免出现曲率突变的区域，尤其是颈部扭转与瓶身衔接的位置，需要调整控制点的权重，让曲面过渡自然，符合玻璃吹制工艺的曲面流畅度要求，如果用于实际的玻璃工艺品加工，该数模可以直接导入曲面加工模块生成吹制模具的型腔，不需要额外修补曲面破面。

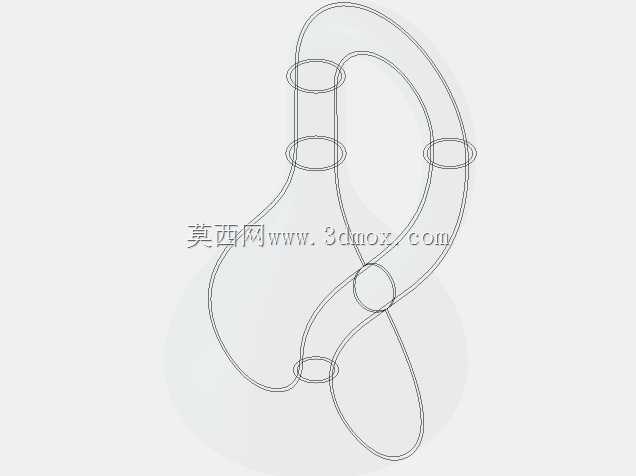

　　在建模实操层面，处理这类自交连续曲面时，不能采用常规的实体拉伸、旋转命令，需要全程使用曲面建模工具，先搭建线框再铺面，最后通过曲面加厚生成实体，加厚过程中要注意偏移方向的一致性，因为曲面无定向，偏移时需要逐段检查壁厚的均匀性，避免出现壁厚不均或者实体生成失败的问题，整体壁厚控制在2mm左右，适配3D打印或者玻璃吹制的工艺壁厚要求，不会出现加工时的破损问题。
