多段啮合式传动齿轮轴结构设计

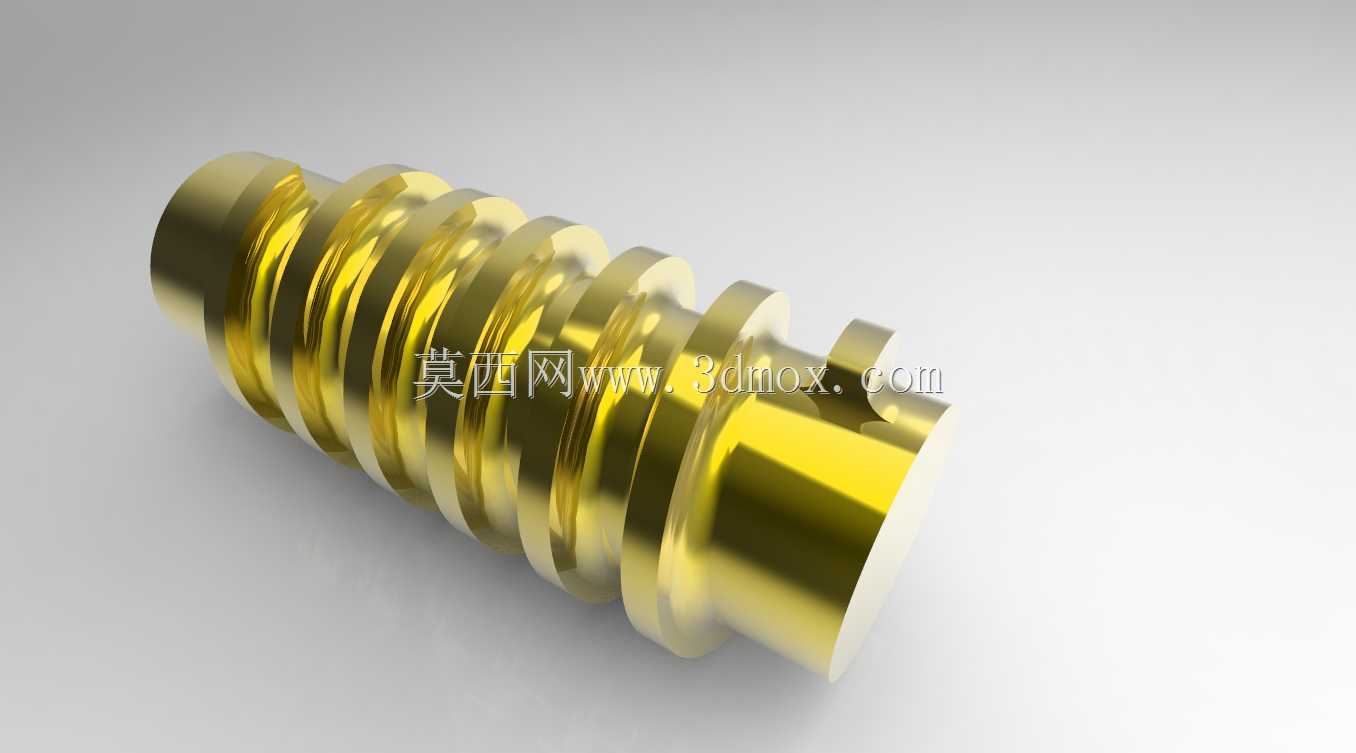

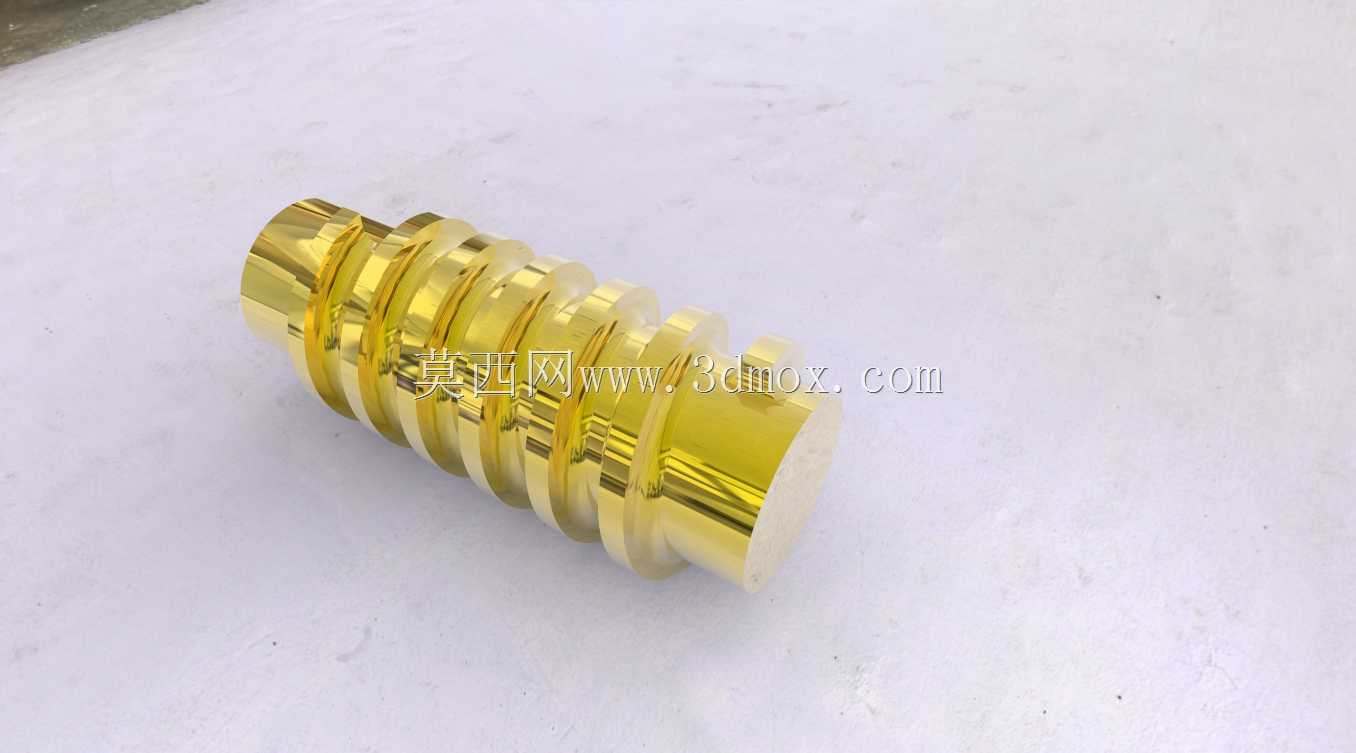

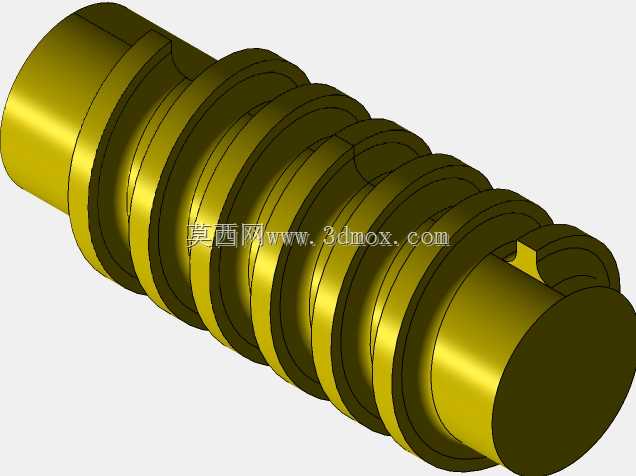

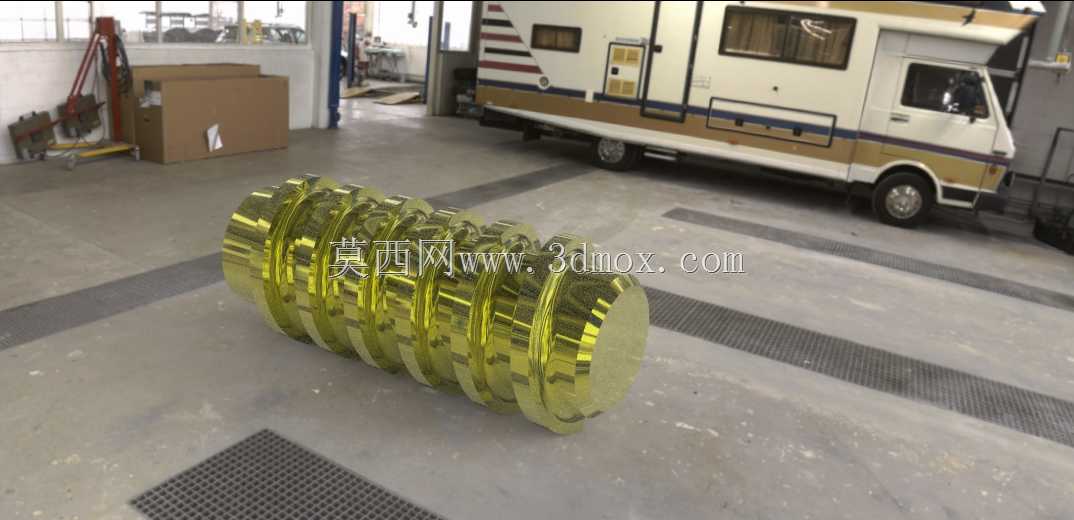

　　这款齿轮轴作为机械传动系统里的核心承载零件，日常会出现在各类需要精准转速匹配、扭矩传递的设备工位中，小到精密检测仪器的进给机构，大到工业传动箱的动力输出端，都能见到这类多段齿形轴的应用场景。它的核心作用是在支撑回转零件的同时，直接通过自身齿形与配套齿轮啮合，完成动力的轴向传递，省去了额外装配齿轮的配合间隙，能有效提升传动系统的整体刚性，减少传动回程误差。从结构设计逻辑来看，这款齿轮轴采用了多段等模数齿形连续排布的形式，每一段齿圈之间都预留了定位轴肩，安装时可以直接通过轴肩完成轴向限位，不需要额外加装定位套，既压缩了装配所需的轴向空间，也避免了多零件装配带来的累计公差。齿形部分采用渐开线齿廓设计，啮合重合度控制在合理区间，

　　运转时能保证连续平稳的动力传递，减少齿面冲击与噪音，适合中低速、中等扭矩的传动工况。轴的两端预留了光轴配合段，用来装配支撑轴承，配合段的直径与齿根圆直径保持合理的差值，既保证轴承安装位的结构强度，也避免装配轴承时刮伤齿面。在安装边界上，这款齿轮轴的径向最大尺寸为齿顶圆直径，安装时需要保证相邻啮合齿轮的中心距偏差控制在公差允许范围内，同时要预留足够的径向间隙，避免齿顶与相邻零件发生运动干涉；轴向尺寸上，各段齿圈的宽度与配套齿轮的齿宽相匹配，轴肩的高度符合轴承内圈的定位要求，不会出现轴承压装不到位或者轴向窜动的问题。设计过程中，齿根部分做了圆角过渡处理，能有效降低应力集中，提升轴的抗疲劳强度，应对频繁正反转的传动工况时，

　　不容易出现齿根断裂的问题。齿面的结构设计也考虑了润滑留存的需求，啮合运转时润滑油能顺着齿面间隙均匀分布，减少齿面的磨损，延长零件的使用寿命。这类一体式齿轮轴相比分体式的齿轮与轴装配结构，同轴度精度更容易保证，运转时的动平衡表现更好，在对传动精度有一定要求的仪器仪表、轻工设备传动机构中，能很好地满足使用需求，不需要额外做动平衡校正就能平稳运转。
