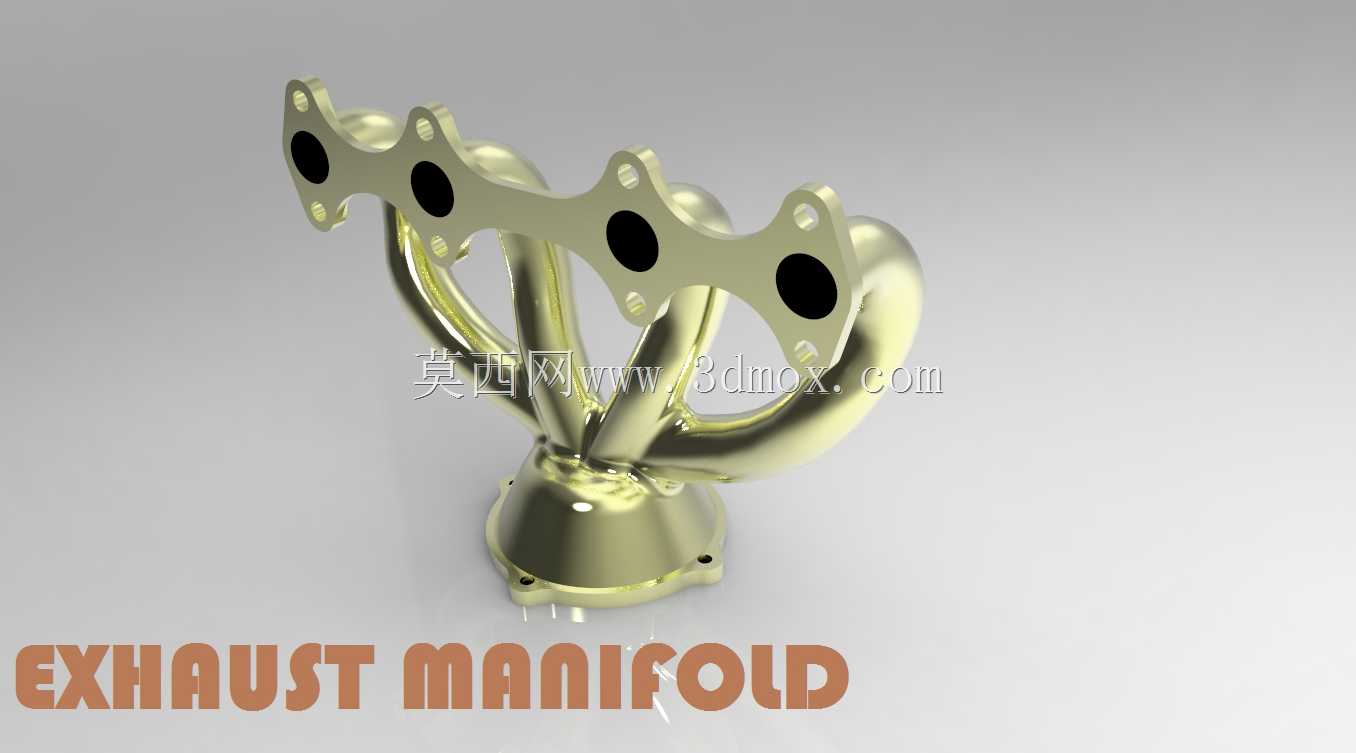

四缸发动机排气歧管结构设计

　　这款排气歧管适配直列四缸内燃发动机，核心作用是将四个气缸燃烧后排出的高温高压废气有序汇集，导入后续排气三元催化、消声总成管路中，是发动机进排气系统里直接影响排气效率、泵气损失的核心结构件。从实际装车场景来看，这类等长趋势设计的歧管，能尽可能缩小各缸排气路径的长度差，避免各缸排气脉冲出现相互干涉的问题，减少排气背压，对提升发动机充气效率、优化低扭输出表现有直接作用。

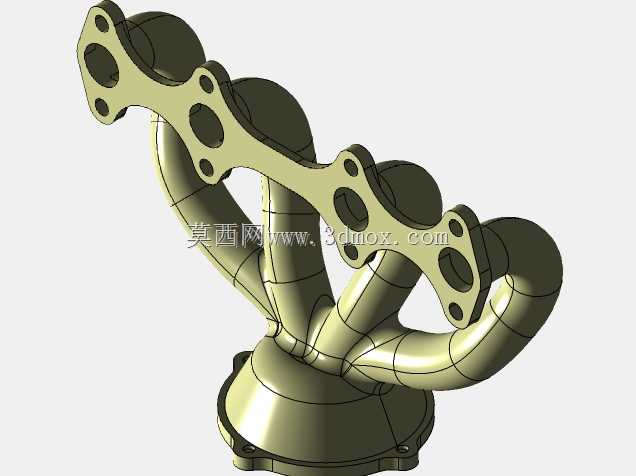

　　设计层面首先要匹配缸盖排气侧的安装边界，法兰面设置四个对应气缸排气口的通孔，孔位周边预留螺栓安装凸台，保证和缸盖结合面的平面度要求，避免高温高压废气出现泄漏；法兰和支管的过渡位置做了大圆角顺滑处理，减少气流在转角位置的涡流阻力，同时也能降低应力集中，缓解发动机冷热交变工况下的开裂风险。四根支管从法兰端向下逐步收拢，最终汇入底部的公共出气端，出气端同样设置带安装孔的连接法兰，用来对接下游排气前段管路，安装孔位的位置度公差需要严格控制，保证装车时能和周边部件无干涉对接。

　　结构上采用一体铸造成型的壁厚设计，管壁厚度均匀过渡，既可以承受排气行程的高温冲击、发动机运行带来的持续振动，也能避免壁厚差异过大导致的铸造缺陷、热变形不均问题。支管的弯曲弧度经过气流走向优化，没有突兀的直角转折，尽可能降低废气流动的沿程阻力，同时支管之间的连接位置做了加强筋结构，提升整体结构刚度，避免发动机高转速运行时出现共振异响。实际选型匹配时，需要确认法兰的孔距尺寸、出气端的对接口径、整体的安装空间边界，保证歧管安装后和发动机舱内的周边线束、冷却管路、隔热部件保留足够安全间隙，同时要结合发动机的排量、标定功率区间，确认歧管的通流截面积满足最大排气流量需求，避免出现排气不畅导致的动力受限、排温异常升高问题。这类歧管的外形轮廓完全贴合直列四缸发动机的排气侧布局，没有多余的外凸结构，安装时可以从发动机舱下方直接对位安装，不需要额外拆卸周边大部件，维修更换的便利性也有兼顾。
