阿兰德拉伸机构三维结构设计

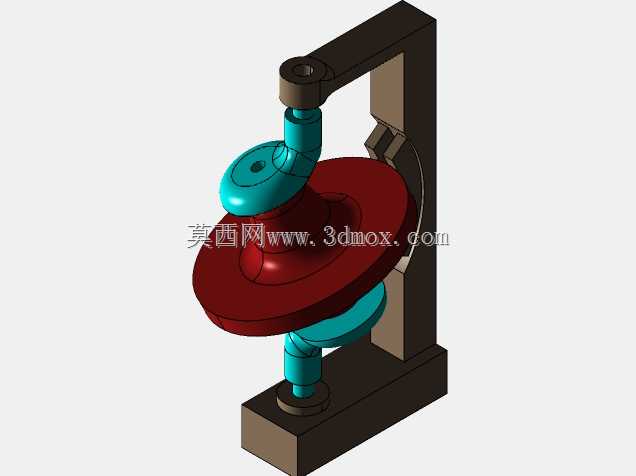

　　阿兰德机构作为一类结构紧凑的间歇式传动组件，常被应用在小型自动化送料、工位转位以及轻载分度场景中，这类机构不需要复杂的电控配合，仅靠纯机械结构就能实现稳定的周期性动作输出，在小型轻工装配设备、台式检测仪器的工位切换模块里十分常见。从结构组成来看，整套机构分为四个核心功能段，基座部分承担整体承载与安装定位的作用，是整套机构和设备安装面连接的基准，设计时基座的底面平面度需要控制在合理公差范围内，避免安装后出现偏载导致的传动卡滞；阿兰德核心传动段是实现动作转换的核心，通过曲面轮廓的配合将输入轴的连续回转运动转换为输出端的间歇式动作，轮廓曲面的顺滑度直接决定了传动过程的冲击大小，建模时需要严格保证曲面的连续性，避免出现拐点导致运行抖动。

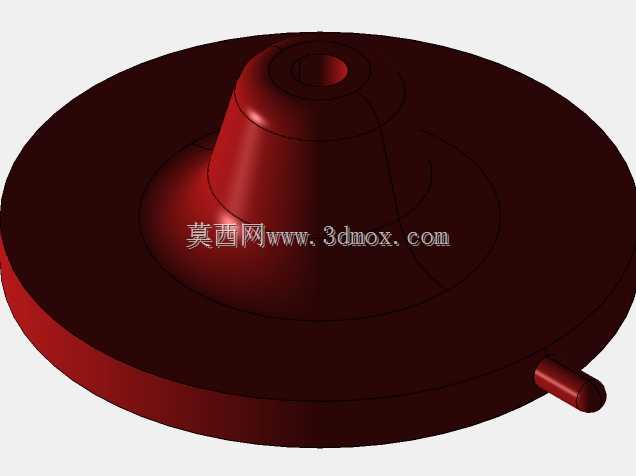

　　曼尼维尔段承担运动轨迹的修正作用，用来补偿核心传动段的动作间隙，保证输出端的动作定位精度，避免工位切换时出现过位或者定位不准的问题；Pinoso段作为输出连接端，用来和末端执行构件连接，其接口尺寸需要匹配常见的小型执行件安装标准，降低后续配套设计的改造成本。整套机构采用盘式布局设计，主体为圆盘式基座搭配中心凸起的传动腔体，侧向伸出的输入轴可以直接和驱动源连接，不需要额外加装转角传动构件，整体安装占用空间小，适合在设备内部空间局促的场景下布置。设计过程中需要重点关注各配合段的间隙预留，不同材质的配合件需要根据使用场景的温度、转速条件预留合理的配合公差，比如在低速轻载的检测设备场景下，转动副的间隙可以控制在较小范围，保证传动精度；

　　如果应用在有少量粉尘的轻工生产场景，则需要适当放大间隙并预留防尘结构的安装位置，避免粉尘进入配合面导致磨损加剧。从安装边界来看，圆盘基座的外径决定了整套机构的最小安装开孔尺寸，中心腔体的高度需要和设备内部的安装层间距匹配，侧向伸出的输入轴长度需要考虑和驱动电机的连接距离，避免出现轴伸过长导致的挠度变形问题。这类纯机械传动机构的优势在于运行稳定性高，不需要复杂的控制程序就能实现固定节拍的动作输出，维护成本低，适合在固定节拍的小型自动化工位上长期运行，建模时拆分的四个独立组件也方便后续根据不同的使用需求修改对应段的参数，不需要重新设计整套结构，大幅缩短衍生型号的开发周期。
