多段嵌套式同轴装配机械构件造型

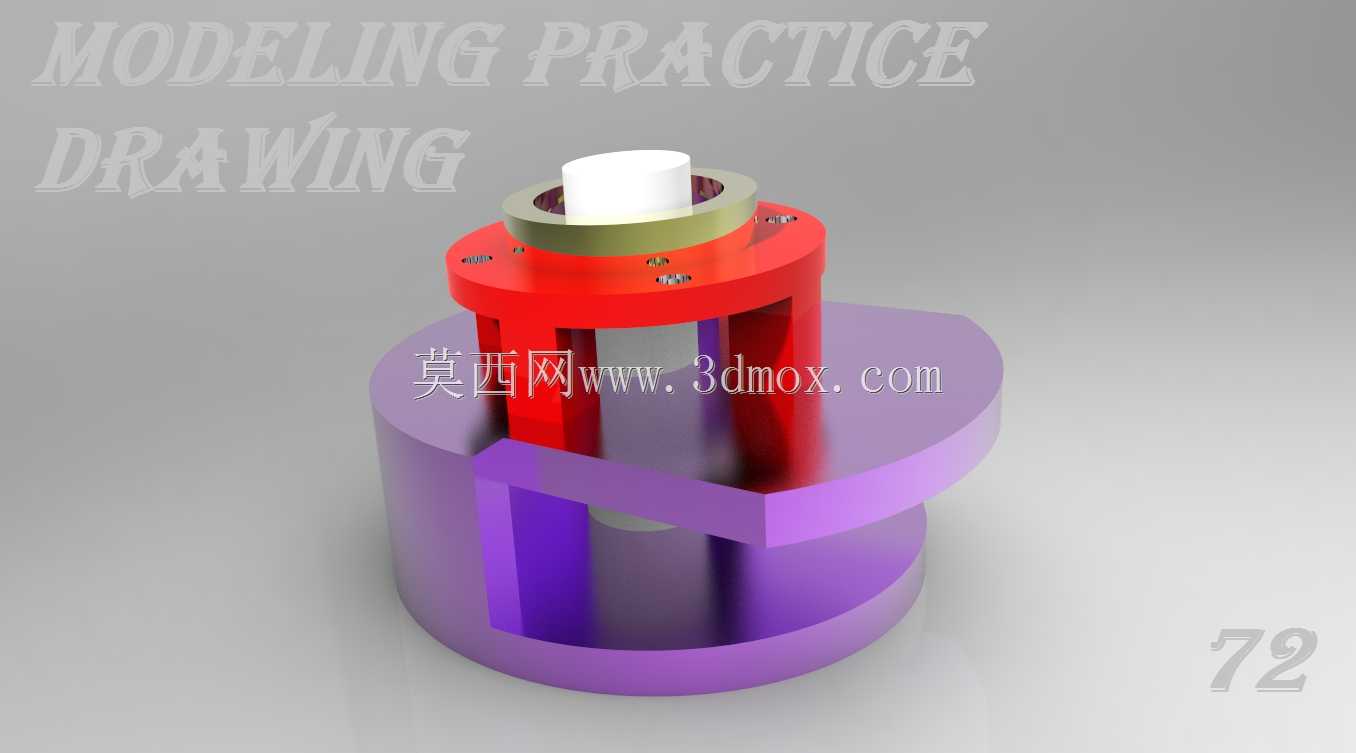

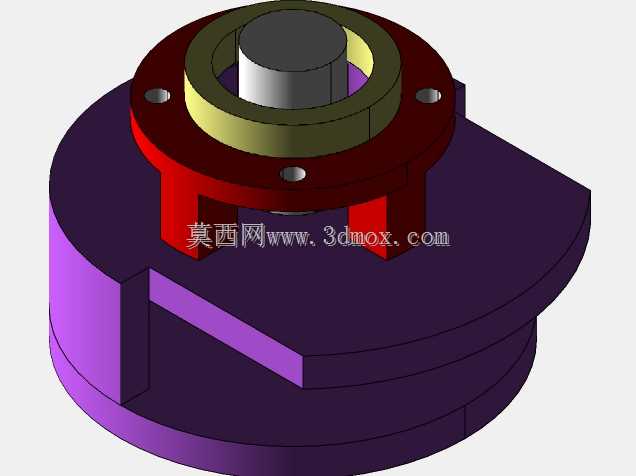

　　这类多段嵌套的同轴装配构件，常见于工业传感检测设备的安装基座、小型精密执行机构的支撑定位单元，在自动化产线的工位定位模组、检测仪器的内部承载结构中应用广泛，主要作用是为核心检测或执行元件提供稳定的同轴定位基准，同时通过分层嵌套的结构实现不同功能组件的空间避让与装配固定。从结构设计逻辑来看，底部的大直径圆柱基座承担整体承载功能，其底部平面为安装贴合面，需要保证足够的平面度以避免安装后出现倾斜偏移，基座上开设的异形通槽主要用于走线、减重或是适配相邻组件的凸台定位，减少整体装配后的空间占用。中部的红色支撑段采用多立柱式框架结构，而非整圈实心筒体，一方面是为了降低构件整体重量，减少上部载荷对基座的力矩影响，

　　另一方面立柱之间的镂空区域可以为内部穿设的管线、或是嵌套的弹性元件预留活动空间，支撑段顶部的法兰盘上均匀分布的安装孔，用于固定上部的环形定位件，孔位的分度精度直接决定上部元件的同轴度误差，建模时需要严格控制孔位的位置度公差。上部的金属色环形衬套是直接与核心功能元件配合的部位，其内孔尺寸需要与配套元件的外径保持合理的配合公差，通常选用过渡配合保证定位精度，同时衬套的台阶面可以对装入的元件起到轴向限位作用，避免元件工作时出现轴向窜动。最顶部的白色圆柱段模拟的是装入的核心功能元件的外露部分，其外径与衬套内孔适配，端面高出衬套一定高度，用于对接外部的检测或驱动接口。在实际建模过程中，需要优先确定整体的同轴基准轴，

　　所有回转段的轮廓都要以该基准轴为中心绘制草图，避免出现不同轴的问题；分层结构的配合面需要预留合理的装配间隙，尤其是嵌套的凹凸配合部位，要考虑实际加工的公差范围，避免出现装配干涉；立柱结构的壁厚需要均匀，避免实际加工时出现应力集中导致的变形，法兰盘上的安装孔要保证孔轴线与基准轴平行，防止安装螺栓时出现别劲的问题。这类构件的安装边界需要注意，底部基座的外径决定了安装时所需的最小平面空间，顶部元件的外露高度决定了上部需要预留的避让空间，侧面镂空区域的位置要对应相邻组件的对接位置，避免装配后出现管线弯折或是结构碰撞的问题。
