彩色铰接式四杆联动接头结构设计

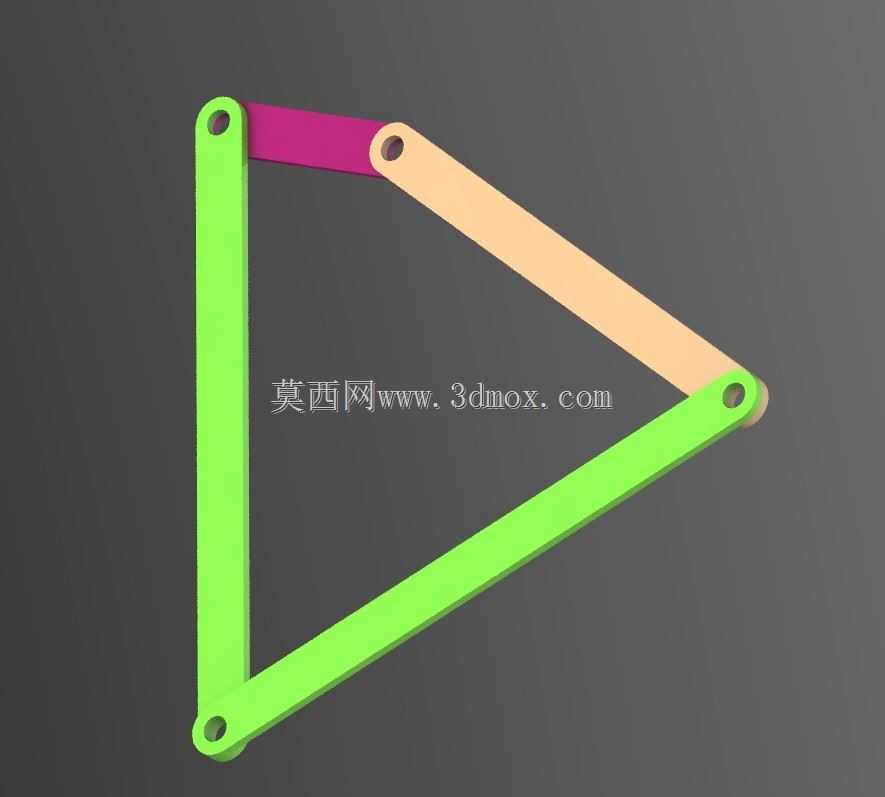

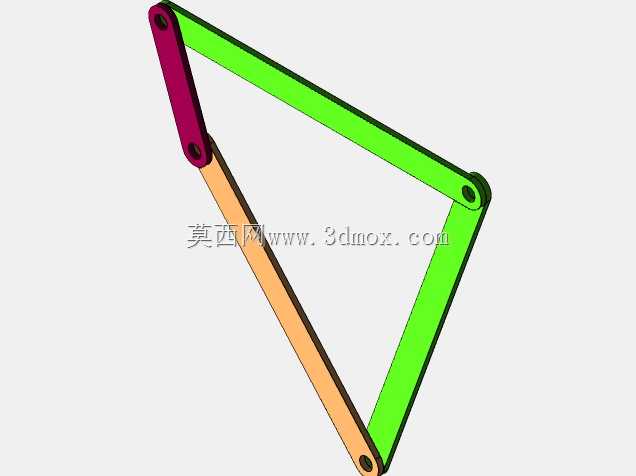

　　这套四杆铰接结构是平面连杆机构的典型基础构型，在轻工自动化输送线的料道换向拨叉、小型包装设备的间歇推料执行端、教学演示用机构实训台、民用门窗启闭联动结构上都有广泛的适配场景，核心是通过低副铰接的约束，将原动件的回转或摆动动作，转化为从动端预设轨迹的往复运动，相比齿轮、凸轮传动，这类连杆结构的加工门槛更低，铰接处的磨损补偿更容易实现，运行噪音也更小，适合中低速、轻载的往复动作工况。从结构设计逻辑来看，整套组件共包含三根长杆件与一根短连杆，各杆件两端均设计为同轴销孔结构，孔位边缘做了小圆角过渡，避免铰接销轴装配时出现棱边卡滞，同时降低杆件孔位处的应力集中系数，防止长期交变载荷下出现孔边开裂问题。三根长杆件中，

　　作为机架的固定杆采用L型弯折构型，两个铰接孔的中心距是整套机构的安装基准尺寸，安装时需要保证两个孔位的轴线平行度误差控制在0.05mm以内，否则会出现杆件运动卡涩、铰接销偏磨的问题；作为连架杆的两根长杆件，孔位中心距经过运动学仿真校核，能够保证从动件输出的摆角范围覆盖常规执行端所需的30度到75度工作行程，不会出现机构死点卡滞的情况；最短的那根紫红色连杆作为耦合连接件，杆身做了等宽扁平化处理，在保证结构抗弯强度的前提下尽可能降低运动惯量，减少机构高速往复摆动时的惯性冲击。设计时各杆件的厚度保持统一尺寸，铰接销轴选用标准圆柱销配合开口销防松，不需要定制特殊紧固件，现场维护更换配件十分便捷。安装边界方面，

　　整套机构的外接安装面仅需要在固定L型杆的两个孔位对应位置加工螺纹安装孔，不需要额外预留复杂的避让空间，运动过程中所有杆件的外轮廓扫掠区域为三角形封闭区间，选型时只要保证安装位置周边无其他部件侵入该扫掠区间，就不会出现运动干涉问题。这类连杆结构的铰接副均为面接触，单位面积承受的压强更低，在无润滑的工况下也能保持较长的使用寿命，适合在粉尘较多、维护频次低的生产场景下使用，设计时还可以根据实际负载需求调整杆件的截面厚度，或者更换不同孔距的连杆来调整输出摆角与运动轨迹，不需要重新改动整体安装基准，适配性较强。
