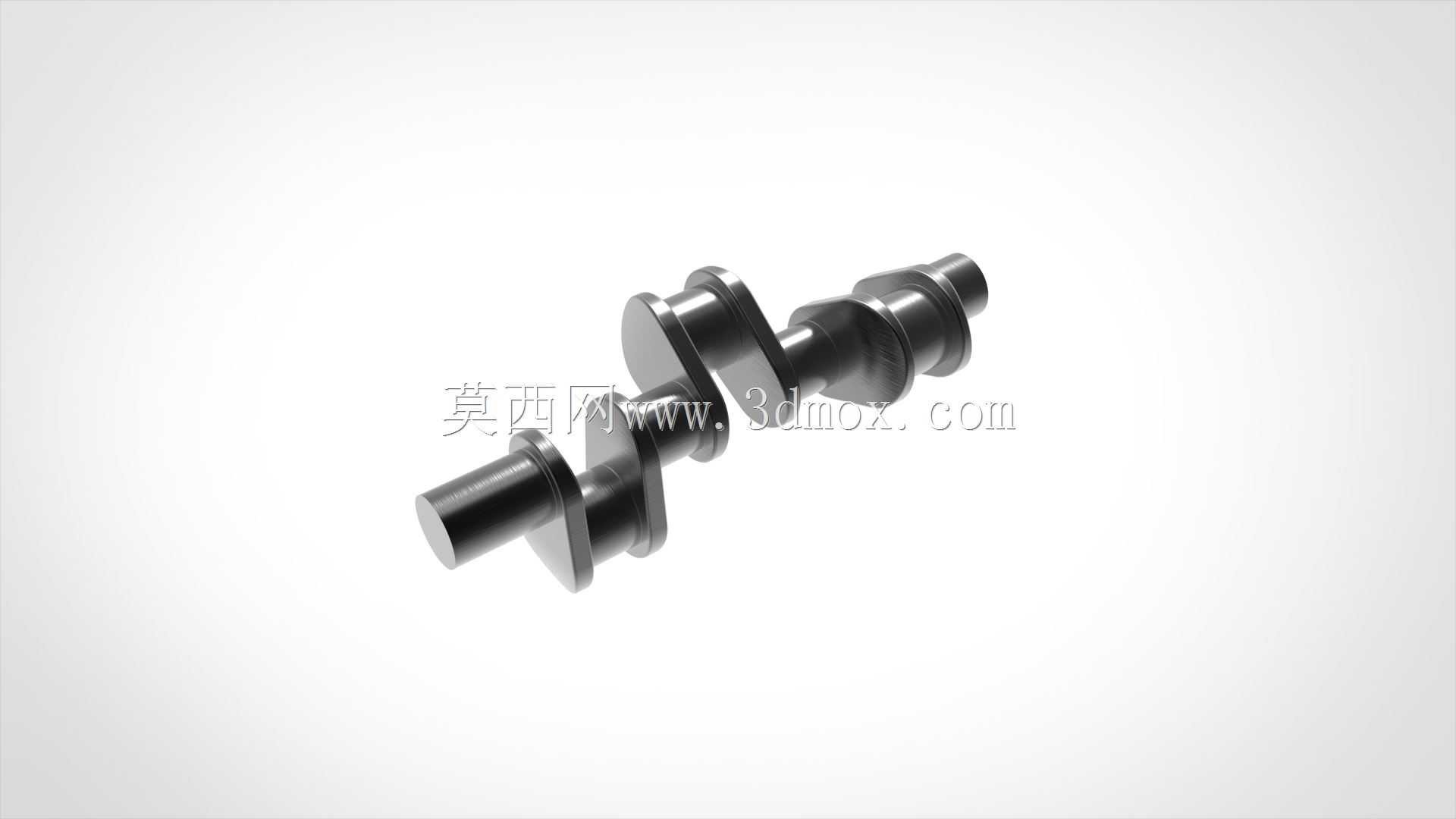

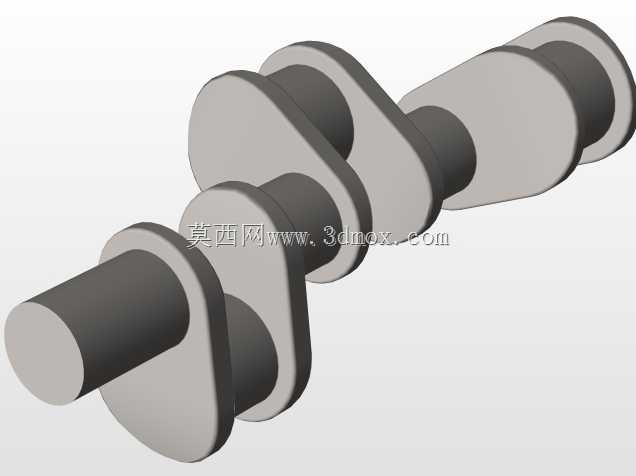

发动机动力转换核心曲轴结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:600494
  • 发动机动力转换核心曲轴结构设计
  • 发动机动力转换核心曲轴结构设计

  在往复式内燃机的动力传递链路中,曲轴是决定整机动力输出平顺性与可靠性的核心构件,其核心作用是将活塞连杆组传递来的往复直线作用力,转化为可对外输出的旋转扭矩,同时驱动配气机构、机油泵、冷却水泵等发动机附属系统运转。从实际工况适配角度出发,这款曲轴的结构设计完全匹配四冲程内燃机的做功时序,主轴颈与连杆轴颈的偏心距严格对应活塞行程参数,在建模过程中需要重点校核各轴颈的过渡圆角尺寸,避免应力集中导致的疲劳断裂问题,毕竟发动机运转过程中曲轴要持续承受交变的燃气爆发力、往复惯性力与旋转离心力的复合作用。

  从安装边界来看,各主轴颈的同轴度公差需要控制在0.02mm以内,才能保证装入缸体主轴承座后运转无卡滞,连杆轴颈与主轴颈的平行度公差同样需要严格管控,否则会导致活塞连杆组出现偏磨,缩短缸套与活塞环的使用寿命。曲轴的轴向定位通常设置在中间主轴颈位置,对应的止推片安装槽在建模时需要预留足够的轴向间隙,补偿热胀冷缩带来的尺寸变化,避免工作过程中出现轴向窜动超差的问题。

  材质选择上采用球墨铸铁材质,相比锻钢曲轴具备更好的减震性能与铸造工艺性,对应中小排量自然吸气发动机的工况需求完全足够,轴颈表面需要预留高频淬火的加工余量,保证表面硬度达到HRC55-63,提升耐磨性能。曲轴的平衡块设计是建模过程中的重点,需要根据各连杆轴颈的旋转质量、活塞连杆组的往复质量进行动平衡计算,平衡块的扇形轮廓需要匹配缸体内部的避让空间,避免运转过程中与缸体、连杆大端发生运动干涉。后端的飞轮安装法兰需要设计定位销孔与螺栓孔的位置度公差,保证飞轮安装后的动平衡精度,前端的皮带轮安装轴颈需要设计对应的键槽结构,保证扭矩传递的可靠性,同时预留油封安装位的尺寸精度,避免出现机油渗漏问题。在实际装配场景中,曲轴的主轴承间隙需要控制在0.03-0.08mm之间,建模时轴颈尺寸公差需要与轴瓦的选配公差对应,保证润滑油膜能够稳定形成,这也是三维建模过程中需要重点考虑的装配配合要求,不能仅关注外形结构而忽略实际装配的公差匹配。
