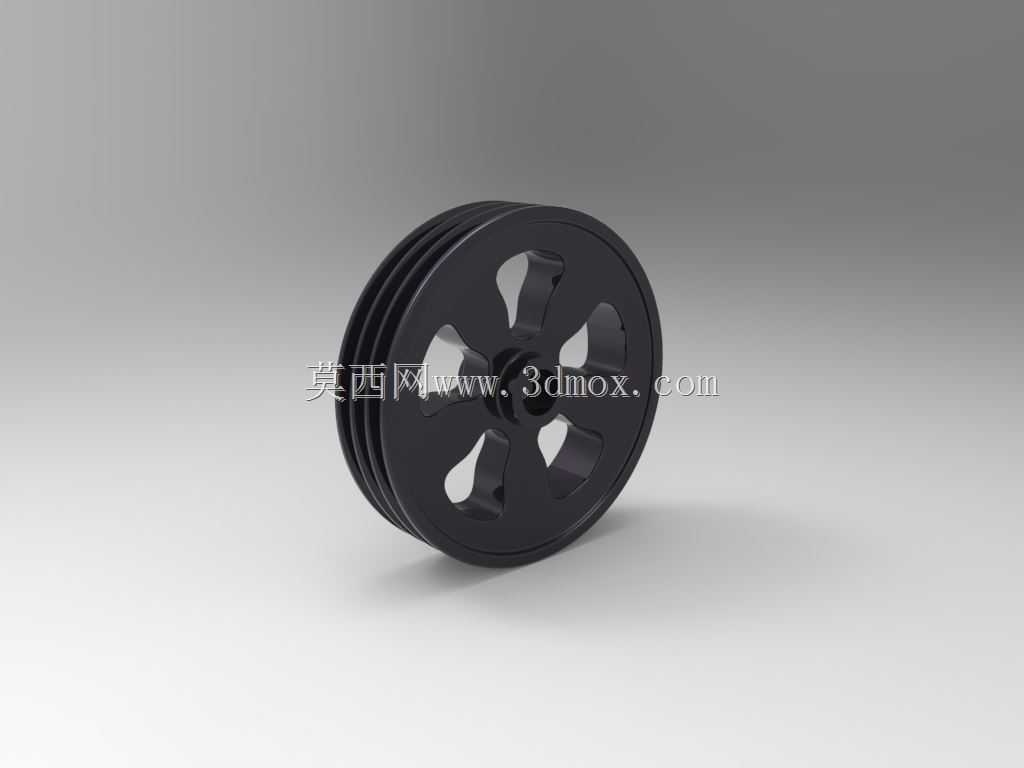

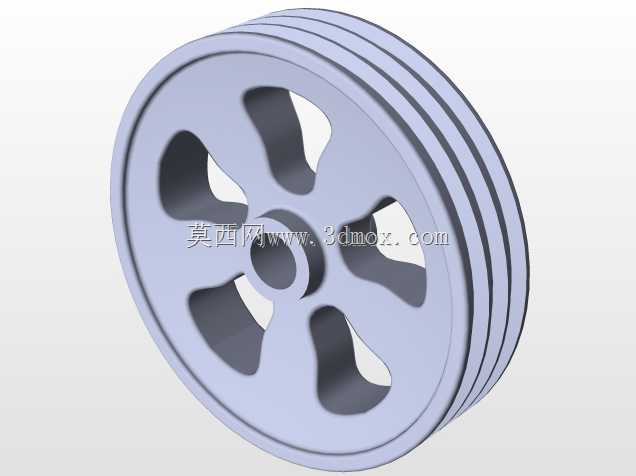

这款多槽辐式带轮,主要适配中小功率的机械传动场景,常见于轻工输送设备、小型工程机械的动力传递单元,也可用于实验台架、非标自动化设备的传动链路中,承担动力输出端与负载端之间的转速匹配、扭矩传递作用,多槽结构可同时适配多根三角带或平带,相比单槽轮能传递更大扭矩,同时降低单根皮带的负载应力,延长皮带使用寿命。从结构设计来看,轮体采用辐条式镂空设计,并非实心轮盘结构,这种设计首先能大幅降低轮体自身重量,减少转动惯量,在设备启停阶段可降低驱动电机的瞬时负载冲击,同时镂空结构也能在轮体高速旋转时形成空气对流,带走皮带与轮槽摩擦产生的热量,避免轮槽温度过高加速皮带橡胶老化。轮缘部分设计了三道平行的传动槽,槽型角度符合通用三角带的啮合标准,
槽面加工精度需满足粗糙度要求,减少皮带运行时的滑动磨损,保证传动比稳定。轮毂部分设计了中心安装孔,孔位可根据配套轴径做适配加工,孔侧可预留键槽位置,用于与传动轴做周向固定,避免轮体与轴之间出现相对转动,轮毂与轮缘之间通过六根均匀分布的辐条连接,辐条采用流线型过渡设计,避免直角应力集中,在承受传动扭矩时可均匀分散应力,降低轮体开裂风险。安装边界方面,轮体的轴向厚度需匹配安装位置的轴段长度,保证安装后皮带轮的槽位与电机输出端、负载端的带轮槽位处于同一平面,避免皮带出现偏磨,轮体外径尺寸决定了传动比的配比,选型时需结合电机转速、负载端需求转速做匹配,辐条的镂空空间也为安装时的扳手操作预留了足够空间,
无需额外设计让位结构即可完成轮毂锁紧螺母的紧固操作。实际应用中,这类带轮的动平衡性能需满足中高速传动要求,辐条的均匀分布设计本身就为动平衡调校提供了基础,可在辐条对应位置做去重处理,将轮体旋转时的振动量控制在允许范围内,避免振动传导至设备机架影响整机运行稳定性。
