工业传动导向用凹槽式滑轮结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:600499

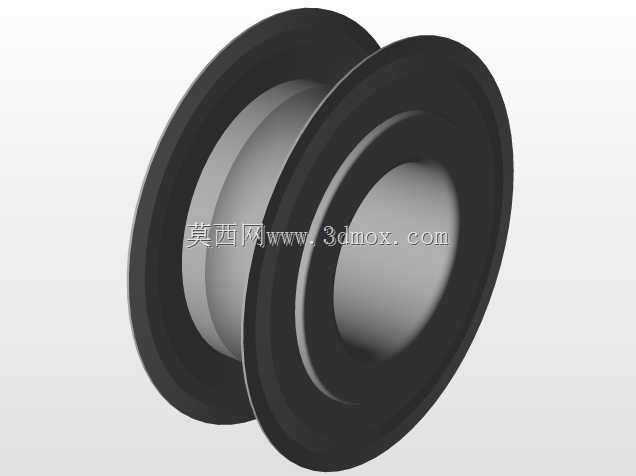

  • 工业传动导向用凹槽式滑轮结构设计
  • 工业传动导向用凹槽式滑轮结构设计

  这款滑轮结构主要面向工业场景中需要柔性件导向、载荷传递的使用需求,常见于起重设备的变幅机构、自动化生产线的物料移送工位、小型吊装设备的导向支撑环节,也可适配仪器仪表类设备内部的精密传动导向场景,承担钢丝绳、传动带等柔性牵引件的承托与方向引导作用,避免柔性件在运行过程中出现偏磨、脱槽、卡滞等问题。从结构设计来看,整体采用对称式双挡边带中间凹槽的构型,中间凹槽的型面弧度经过适配性设计,可匹配对应直径的圆形牵引件,槽面粗糙度控制在合理区间,既能够保证牵引件在槽内顺畅滑动,又可减少长期运行过程中的接触面磨损,延长部件整体使用寿命。两侧的挡边高度经过校核,能够在牵引件出现小幅横向偏移时起到限位作用,避免运行过程中出现脱槽故障,

  挡边与槽体之间采用圆弧过渡,不存在应力集中的尖锐棱角,可降低长期交变载荷作用下的结构开裂风险。中心安装孔为同轴等径设计,可适配标准规格的销轴类支撑件,孔位的同轴度公差控制在满足通用传动要求的范围内,安装时可根据实际使用场景选配滑动衬套或者滚动轴承,分别适配低速重载或者高速低阻的不同运行工况。整体外形为回转体结构,最大外圆尺寸与槽底直径的比例经过优化,既保证了足够的牵引件包角以传递足够的牵引力,又控制了整体重量,减少转动过程中的惯量,降低驱动端的能耗。安装边界方面,需要预留的安装空间以滑轮最大外圆直径为基准,径向预留不小于3毫米的安全间隙,轴向安装空间需要覆盖两侧挡边的总厚度,同时预留挡边与安装支架之间的转动间隙,

  避免运行过程中出现结构干涉。在实际选型使用时,需要根据牵引件的额定载荷、运行线速度匹配对应材质的滑轮,该结构的构型可适配金属机加工、工程塑料注塑等多种加工工艺,满足不同载荷等级、不同成本控制要求的场景使用,设计时已经考虑了常规工况下的受力分布,轮体的壁厚经过强度校核,可承受额定载荷下的径向压力,不会出现轮体变形的问题。
