90度角连接传动锥齿轮结构设计

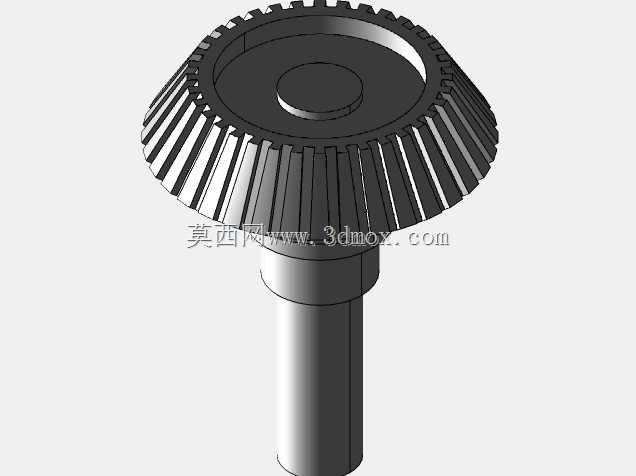

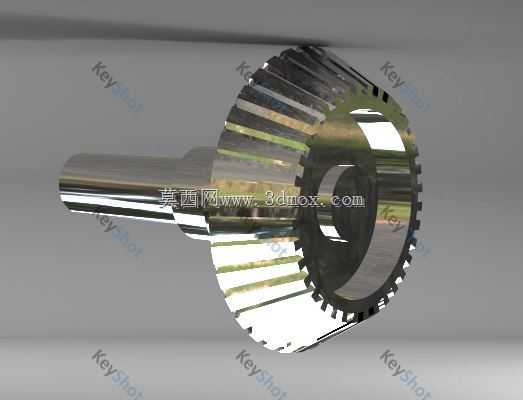

　　这款带轴锥齿轮主要用于需要实现两相交轴之间回转运动传递的机械结构中，常见于各类需要换向传动的设备布局场景，比如小型动力传输单元、精密仪器传动机构、轻工设备的动力转向段，能够在空间受限的安装环境下完成动力方向的90度转换，无需额外增加换向传动组件，有效压缩整套传动机构的占用空间。从结构设计来看，齿轮部分采用直齿锥齿形，齿形沿节锥方向均匀分布，啮合过程中重合度适中，既能够保证中低速工况下的传动平稳性，也能降低加工环节的工艺难度，适配常规的滚齿、铣齿加工工艺，不需要特殊定制的加工刀具即可完成齿形加工，适合小批量定制生产以及常规设备的备件替换需求。集成式的轴段与齿轮本体为一体化结构设计，省去了齿轮与轴之间的键连接、过盈装配环节，

　　从根源上避免了装配间隙带来的传动回差，同时提升了整体结构的抗扭强度，在承受短时冲击载荷时不会出现齿轮与轴相对滑移的问题。轴段采用等直径圆柱结构，安装时可直接穿入对应支撑轴承的内圈，轴肩位置可作为轴承安装的轴向定位基准，安装边界清晰，不需要额外设计定位套等辅助零件，装配工序得到简化。齿部的背锥位置设计有均匀分布的减重凹槽，在不降低齿根强度的前提下减少了零件整体重量，降低了传动过程中的转动惯量，提升启停阶段的响应速度，适合对传动动态响应有一定要求的精密传动场景。在实际选型应用时，需要注意匹配配对齿轮的节锥角、模数、齿数以保证正确啮合，安装时需保证两齿轮的节锥顶点重合，避免出现偏载导致齿面异常磨损，

　　轴段的支撑轴承跨距设计需要结合实际载荷分布调整，保证轴系的刚性，避免受载后轴段挠曲变形影响齿面接触精度。这类锥齿轮的传动比覆盖范围较广，可根据实际传动需求调整齿数比，适配不同的转速、扭矩转换需求，在小型输送设备、精密检测仪器、专用工装的传动模块中都有广泛的应用空间，一体化的结构也降低了后期维护的难度，出现磨损时可整体替换，不需要拆解轴与齿轮的连接结构，缩短设备维修停机时间。
