带键槽标准直齿圆柱传动齿轮结构

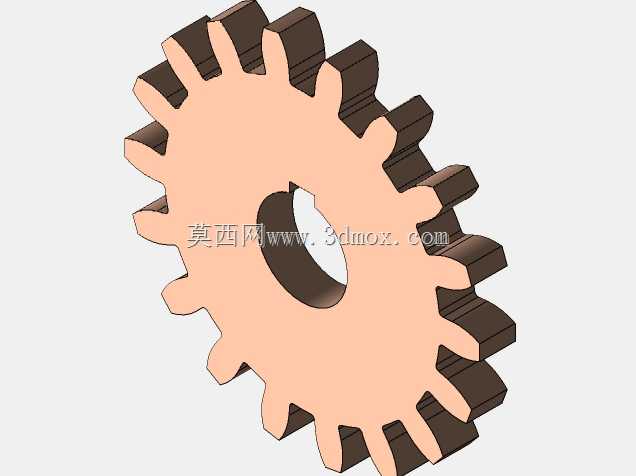

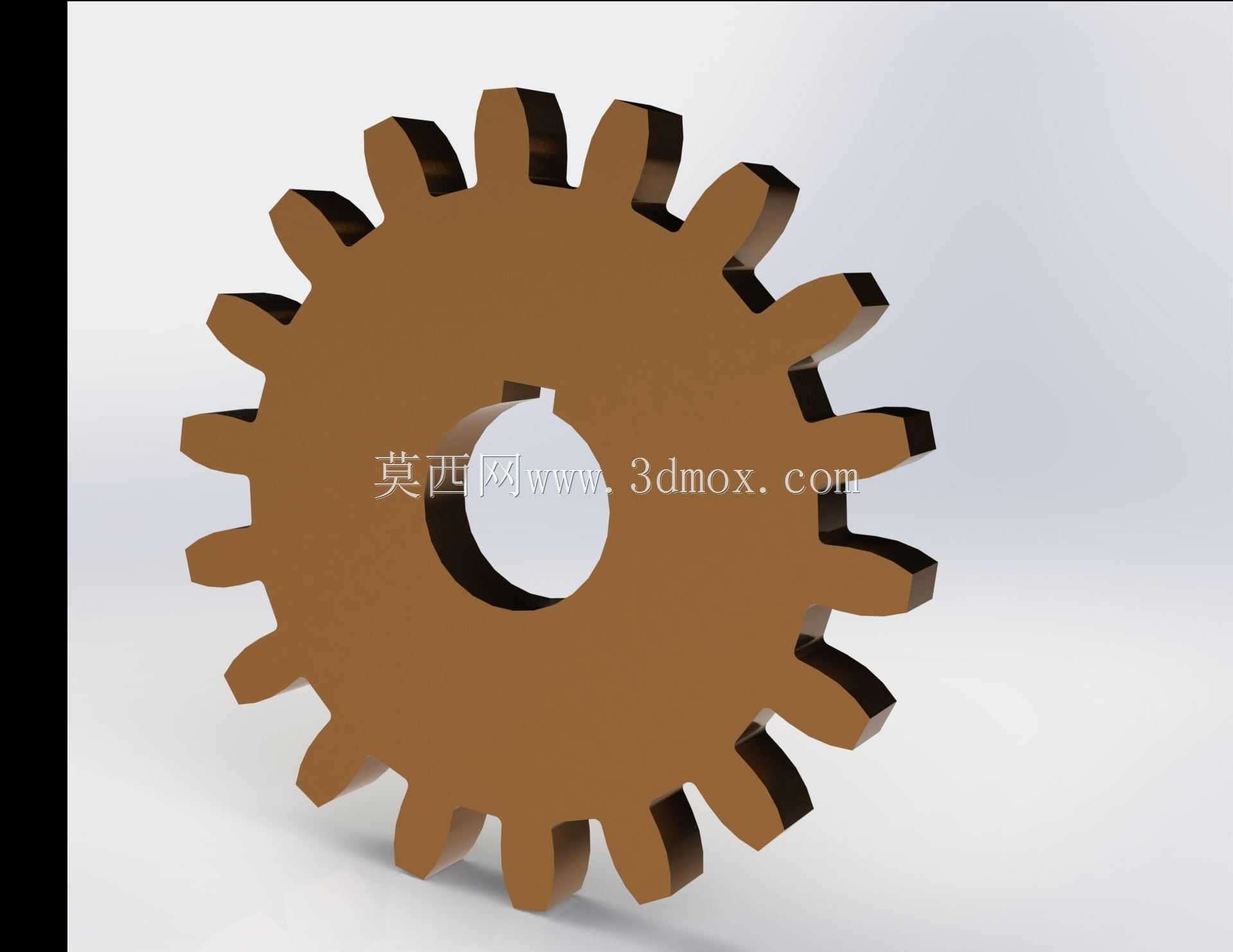

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件，日常在轻工输送设备、小型机床进给机构、食品包装传动工位、普通农机传动箱里都能见到同结构的零件，主要用来在平行轴之间传递旋转扭矩，稳定匹配固定传动比的动力传输需求，相比斜齿轮它没有轴向分力，安装调试的容错空间更大，对支撑轴承的轴向载荷要求更低，很适合中低速、载荷平稳的传动场景。从结构设计来看，这款齿轮采用了最通用的实心辐板式结构，齿圈部分的轮齿采用标准渐开线齿形，齿顶做了微小的倒角处理，避免装配过程中齿端磕碰产生毛刺，也能减少啮合初期的边缘接触应力；中心的轴孔采用基孔制公差设计，轴孔侧壁开有标准平键键槽，装配时通过平键实现轴与齿轮的周向固定，传递扭矩时不会出现相对打滑，

　　键槽的位置和尺寸都匹配常规的圆头普通平键规格，不需要额外定制非标连接件就能完成装配。做这类齿轮建模的时候，首先要确定的是模数、齿数、压力角这些核心齿形参数，先通过齿廓方程生成单个齿的渐开线齿形，再通过圆周阵列完成全部轮齿的构建，齿根部分做了标准的圆角过渡，避免应力集中导致的齿根断裂问题；中心孔和键槽的尺寸要和适配的轴径严格匹配，安装时要保证齿轮的端面和轴的轴线垂直，否则啮合时会出现偏载，加剧齿面磨损，还会产生额外的传动噪音。实际选型使用的时候，要注意安装边界的限制：齿轮的齿顶圆直径决定了啮合中心距的调整范围，齿宽尺寸要和配对齿轮的齿宽匹配，一般小齿轮齿宽会比大齿轮宽5到10毫米，避免装配错位导致啮合接触面积不足；

　　键槽的深度要符合标准，不能过深削弱轴孔的结构强度，也不能过浅导致平键装配后突出，影响齿轮和轴套的端面贴合。这类齿轮在日常维护时也比较方便，因为结构简单，没有复杂的曲面和特殊结构，齿面磨损后可以直接替换同参数的备件，不需要对传动箱做额外的改造，很适合通用设备的备件储备场景，建模时还原的倒角、圆角这些细节，也能直接用于后续的工程图生成和加工工艺编制，不需要再做额外的结构补全。
