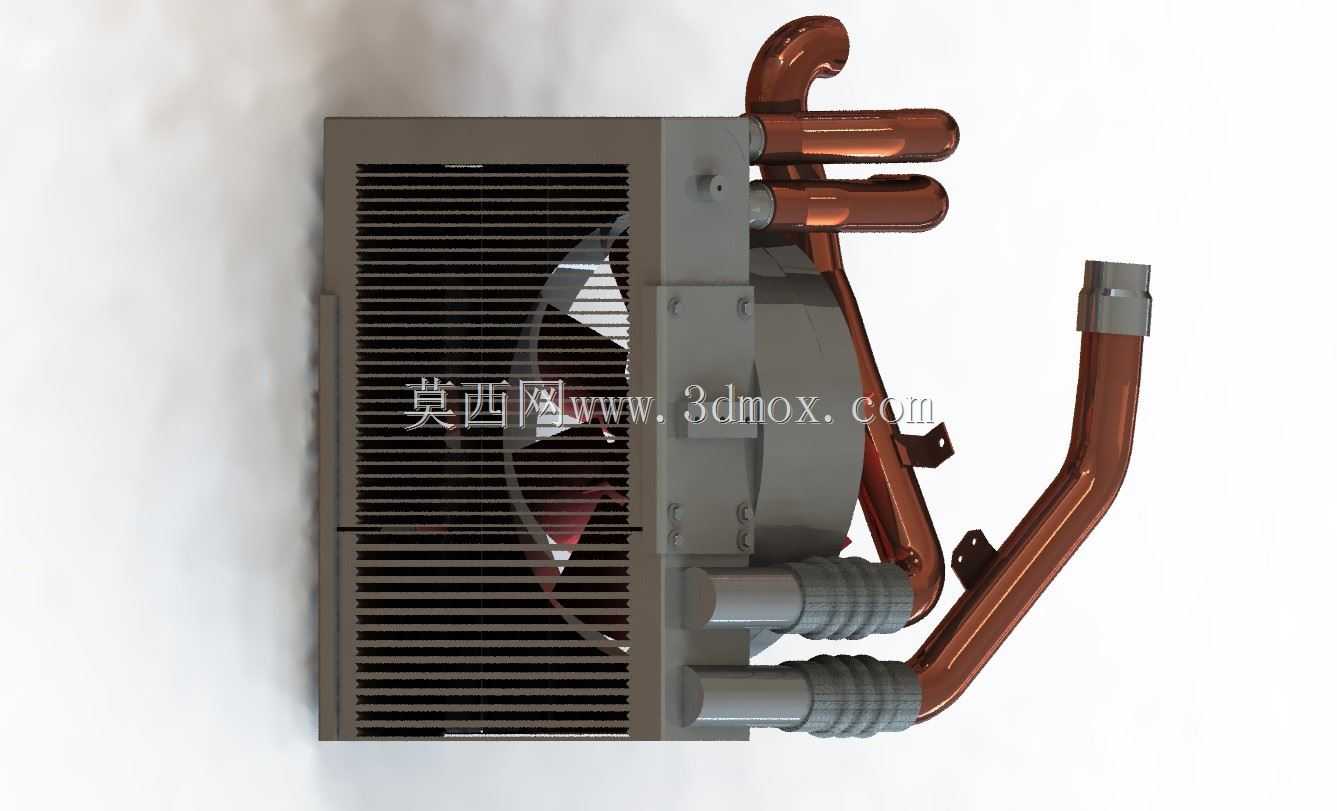

汽车冷却系统铜管路带风扇散热器结构

　　这款带集成风扇与铜质管路的散热装置，主要适配乘用车辆、小型工程车辆的发动机冷却回路，是冷却系统中完成热量向外传递的核心执行部件。日常车辆运行过程中，发动机缸体带出的高温冷却液会通过侧部的弯管接口进入散热芯体，芯体采用密集排布的铝制散热鳍片配合内部流道设计，扩大冷却液与外部空气的接触面积，集成的轴流风扇会在车辆低速行驶、怠速工况下主动抽吸空气穿过鳍片间隙，强制带走冷却液携带的热量，降温后的介质再通过另一侧管路回流至发动机水套，维持发动机始终处于合理的工作温度区间，避免过热导致的机油性能衰减、部件磨损加剧等问题。从结构设计逻辑来看，铜质弯管采用大弧度折弯走向，一方面减少管路弯折带来的流阻损失，避免冷却液循环不畅，

　　另一方面预留了足够的装配形变余量，抵消车辆运行过程中车架振动带来的管路接口应力，防止接口渗漏。散热芯体采用矩形规整结构，外部框架预留了多个固定安装支耳，支耳上的安装孔位与车身前舱的安装支架点位完全匹配，安装时可直接通过螺栓完成固定，不需要额外做支架改制；侧部的管路接口采用阶梯式快插结构，配合橡胶密封套可以直接与车辆冷却软管对接，降低装配工时。设计过程中充分考虑了前舱的安装边界，整体厚度控制在不遮挡前舱其他部件检修空间的范围内，风扇的接线端预留了标准接插件位置，可直接对接车辆温控线束，当冷却液温度达到设定阈值时，车辆ECU会直接控制风扇启停，不需要额外加装控制模块。芯体的鳍片间距经过匹配设计，既保证足够的通风换热效率，又能避免日常行驶中飞虫、扬尘快速堵塞鳍片间隙，降低日常维护的频次；铜质管路的壁厚满足冷却系统的耐压要求，可承受长期高低温交变下的压力冲击，不会出现管路开裂、鼓包等失效问题。
