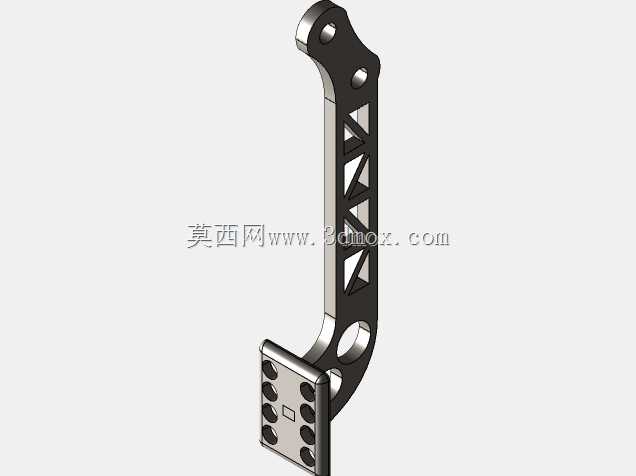

巴哈赛事定制镂空轻量化刹车踏板结构

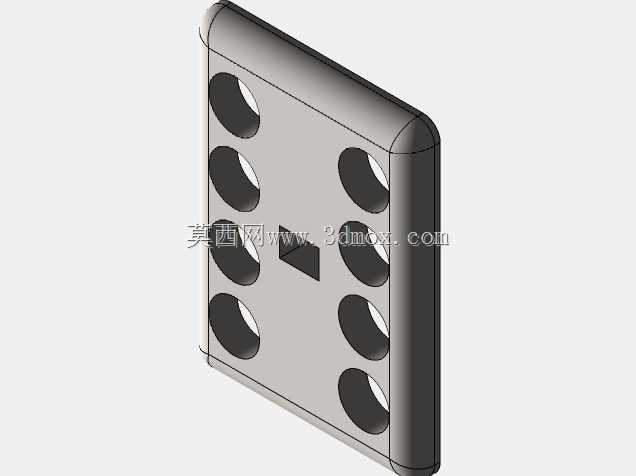

　　这款刹车踏板的结构设计完全围绕巴哈全地形赛事的极端使用场景展开，区别于民用车辆的制动踏板，它需要在非铺装路面的高频颠簸、大力度踩踏工况下保持足够的结构强度，同时还要尽可能降低簧下与操控机构的冗余重量，助力赛车在复杂赛道获得更灵敏的操控响应。从实际使用逻辑来看，踏板的踩踏接触面做了密集的防滑凸点布局，边缘做了圆弧过渡处理，即使车手佩戴防滑赛车手套、在车身剧烈颠簸的状态下完成制动操作，脚部也不会出现打滑滑脱的问题，接触面的尺寸刚好匹配赛车靴前掌的踩踏范围，不会因为面积过大造成脚部活动干涉，也不会因为面积过小导致踩踏受力集中产生脚部疲劳。踏板主体的弯臂结构采用了等强度设计思路，沿着踩踏力的传递路径做了渐变式的截面优化，

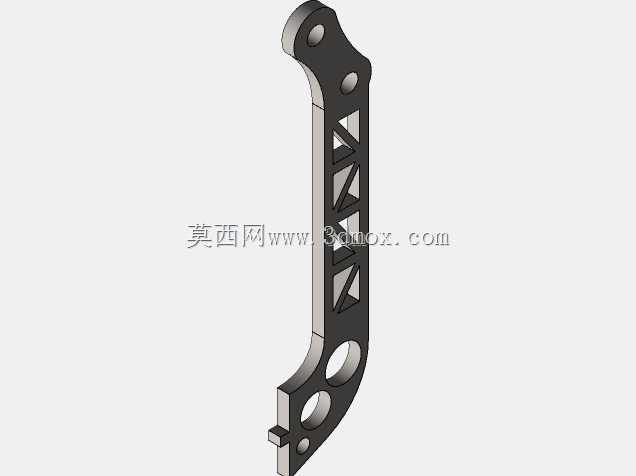

　　臂身的镂空采用三角形桁架结构，这种结构形式可以在大幅削减材料用量的前提下，保证弯臂在承受峰值踩踏力时不会出现侧向形变与纵向弯折，毕竟巴哈赛事中紧急制动时的踏板踩踏力可以达到数百牛，一旦踏板出现塑性形变，会直接导致制动行程变长、制动力传递滞后，严重影响赛事安全。安装端的两个同轴销孔做了加厚的凸台处理，孔位的同轴度公差控制在装配要求范围内，既可以适配标准尺寸的踏板安装销轴，也能保证踏板绕销轴转动时没有卡滞旷量，销孔旁的限位结构可以精准匹配踏板支架的限位块，避免踏板超行程转动造成制动总泵推杆损坏。整个踏板的力传递路径经过反复优化，从踩踏面到安装销孔再到总泵推杆接触位的力线保持平直，尽可能减少力传递过程中的损耗，

　　让车手的踩踏力度可以直接传递到制动总泵，获得更线性的制动脚感。材料选用AISI1020优质碳素结构钢，这种材料的强度与韧性匹配度极佳，既可以承受赛事中的冲击载荷，也具备不错的焊接与机加工性能，方便车队根据自身的座舱布局进行小范围的适配调整，5:1的杠杆比经过多轮实车测试标定，既可以保证总泵获得足够的推力输出足够制动力，也不会因为杠杆比过大导致踏板行程过长影响制动响应速度，296克的成品重量相比同强度的实心钢制踏板减重超过40%，完全符合赛车轻量化的设计需求。在安装边界上，这款踏板的安装孔距、弯臂弯曲角度、总泵推杆接触位的高度都经过精准校核，可以直接适配多数巴哈赛车的标准踏板安装舱位，不需要对原车的安装支架做大规模的切割焊接，大幅降低车队的改装适配成本，踏板的转动行程范围内没有多余的突出结构，不会和周边的油门踏板、离合器踏板以及座舱加强结构产生运动干涉。
