冲压成型工装夹具三维结构设计

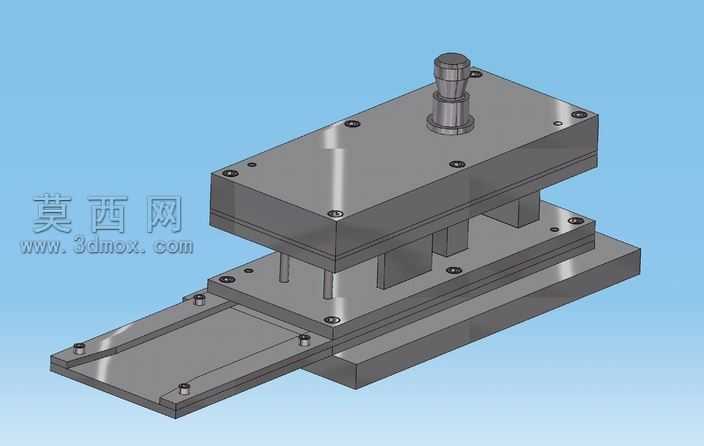

本作品为冲压成型类工装夹具的三维结构设计，整体采用模块化分层设计思路，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工工艺公差要求，对各配合面的装配间隙、定位精度进行了参数化约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体分为上模安装座、中间导向立柱、下模定位平台、侧边送料托板四大核心结构模块，上模座顶部设置标准设备安装柄，可适配常规冲压设备的主轴装夹接口，上模座与下模座之间通过四根对称分布的导向立柱实现开合过程的精准导向，避免合模过程中出现错位偏差。下模平台延伸出的送料托板采用沉头螺丝锁紧固定，托板表面做平面度公差约束，可适配片状工件的上料定位需求，所有连接孔位均做沉头孔设计，保证螺丝安装后表面无凸起，不会对工件送料过程造成干涉。材质渲染阶段，对上下模座主体赋予金属钢材材质，添加细微的磨砂纹理模拟真实加工后的金属表面质感，导向柱部位赋予抛光金属材质，突出其高精度加工的表面特性，连接螺丝部位做发黑处理的材质效果，区分不同零部件的加工工艺差异。结构设计过程中充分考虑工装的拆装维护便利性，所有模块之间均采用螺丝锁紧的可拆卸连接方式，无焊接一体式结构，当局部零部件出现磨损时可单独更换，无需整体报废，有效降低工装的后期维护成本。同时对合模行程做了参数化限位设计，可通过调整导向柱的配合长度适配不同厚度工件的冲压加工需求，具备一定的通用适配能力，整体结构紧凑无冗余设计，各部位受力分布经过模拟验证，可满足常规小吨位冲压加工的强度使用需求。
