汽车制动系统博世双腔串联主缸结构

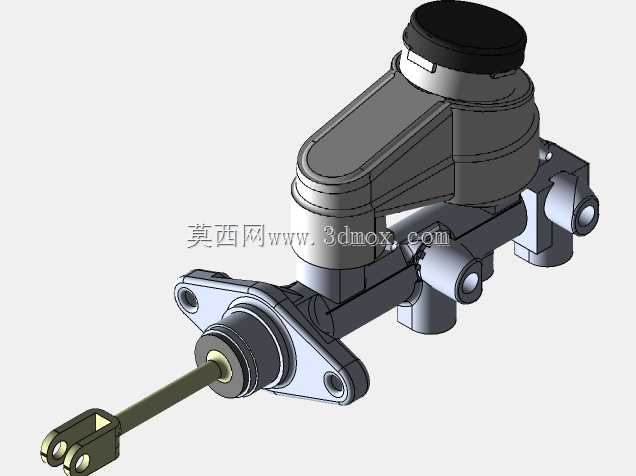

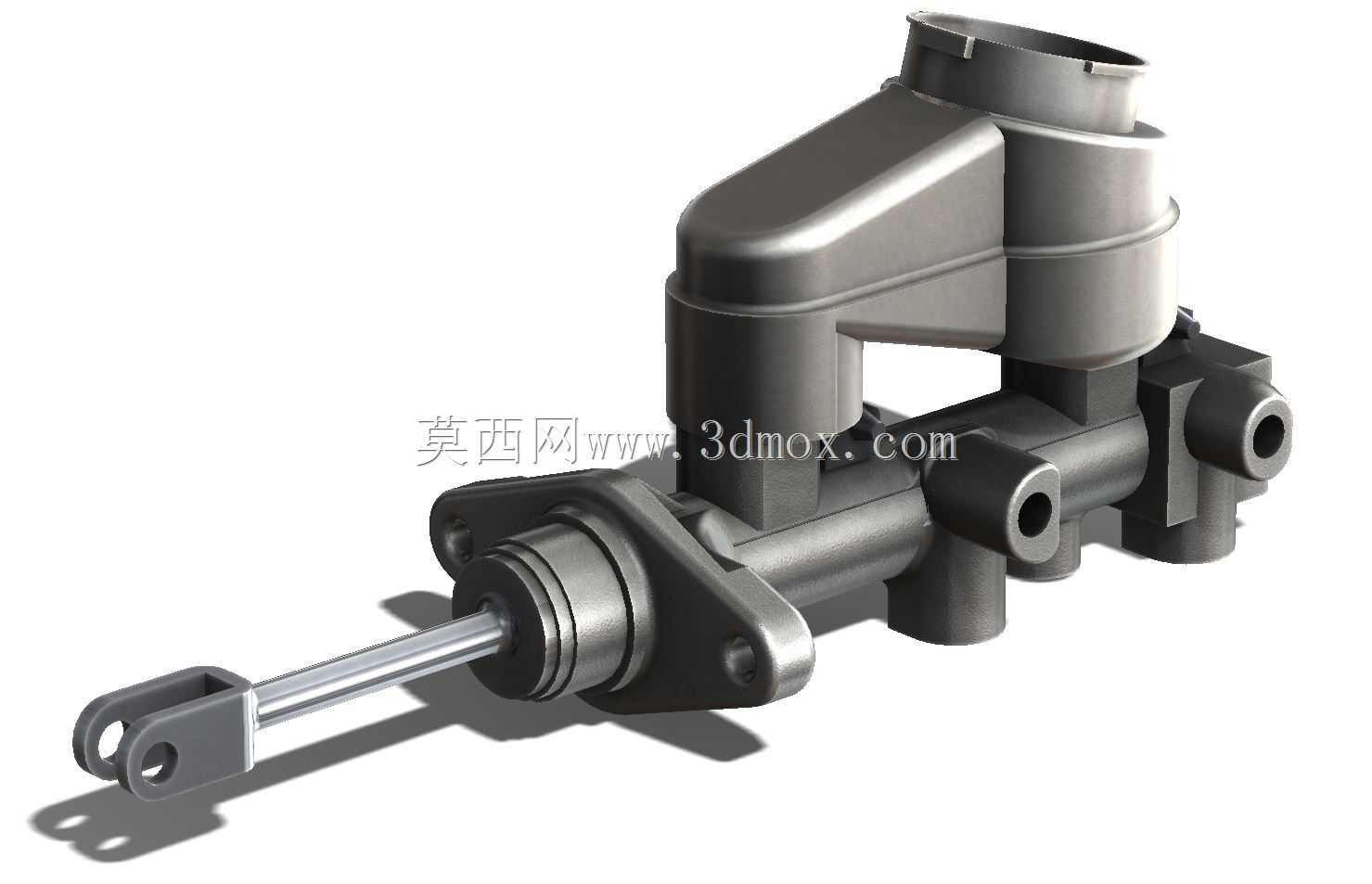

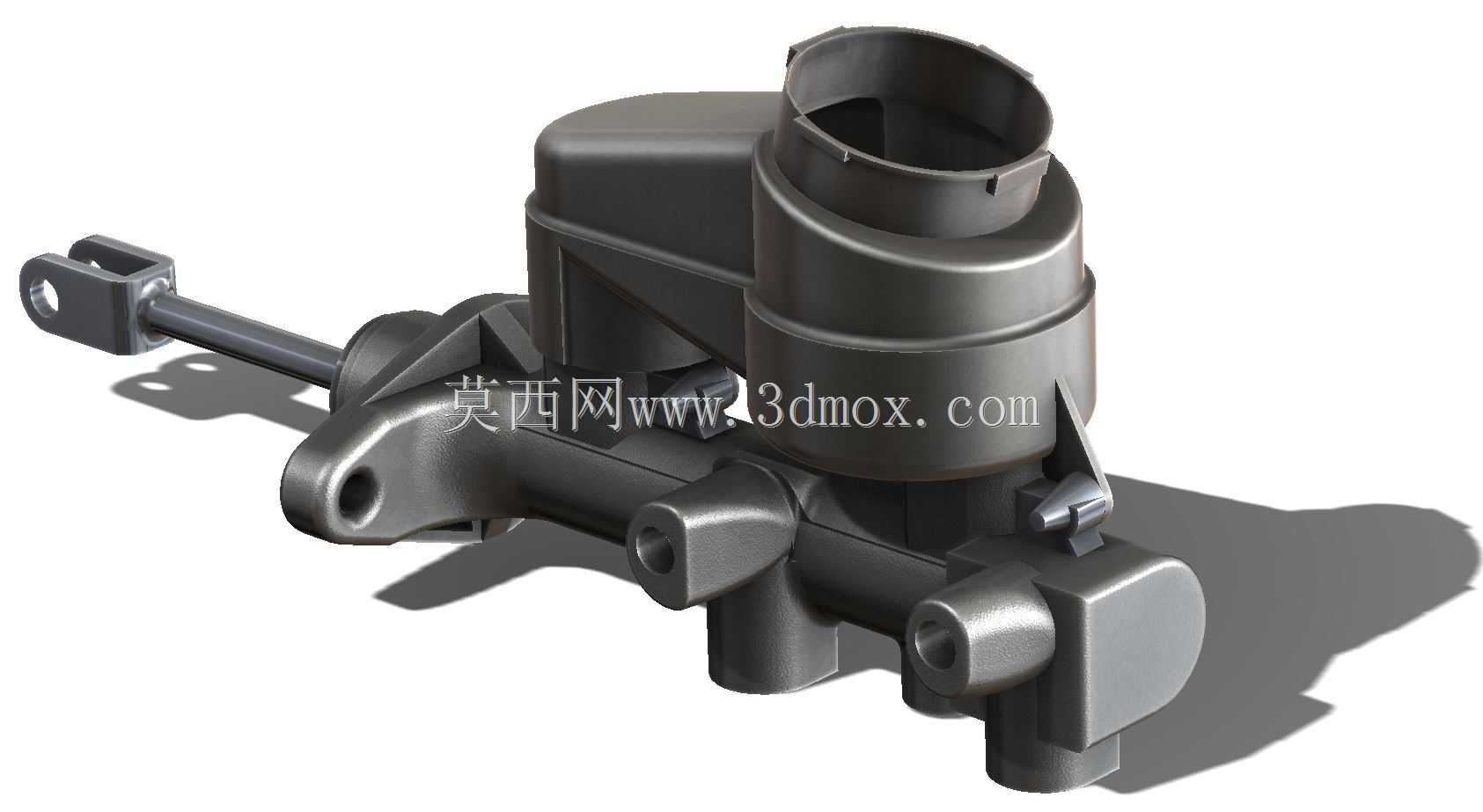

　　在乘用车常规液压制动回路的布局中，串联双腔主缸是决定制动安全冗余的核心执行部件，这套适配Maruti 800车型的带储液罐双腔主缸结构，完全匹配后轮驱动车型的制动管路分配逻辑。日常行车场景里，当驾驶员踩下制动踏板，踏板推杆的推力会直接作用在靠近踏板侧的第一活塞上，第一活塞沿主缸内孔轴向移动，先封闭对应的储液罐补偿孔，在前腔制动管路内建立起初步液压，这个压力一方面直接输出至车辆前制动器回路，另一方面会推动串联在同一内孔中的第二活塞同步移动，在后腔建立独立的制动压力供给后制动回路，即便其中一条制动管路出现泄漏失效，另一腔的活塞依然可以移动到机械限位位置，在剩余完好的回路中建立足够制动压力，避免完全丧失制动能力，

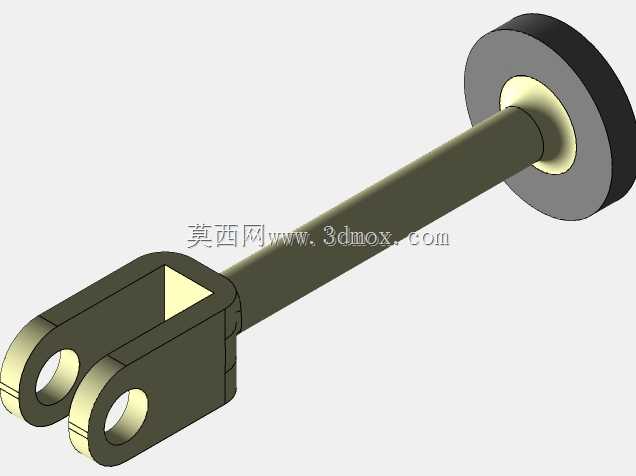

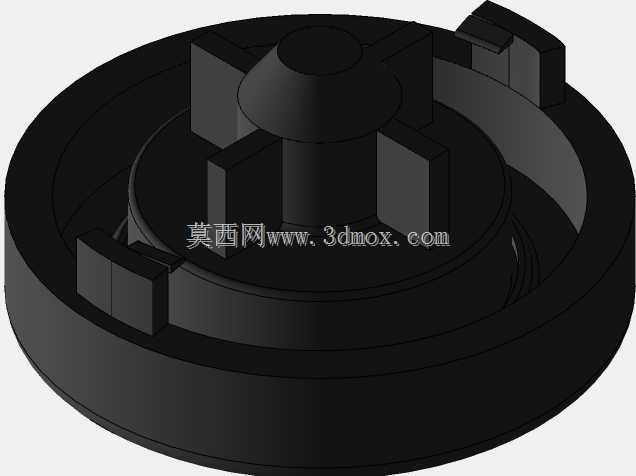

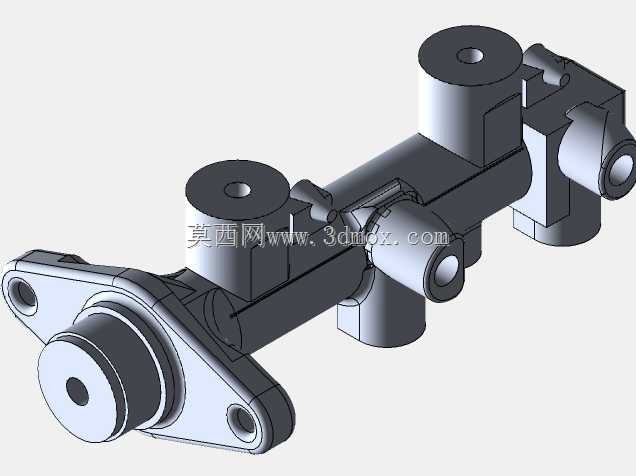

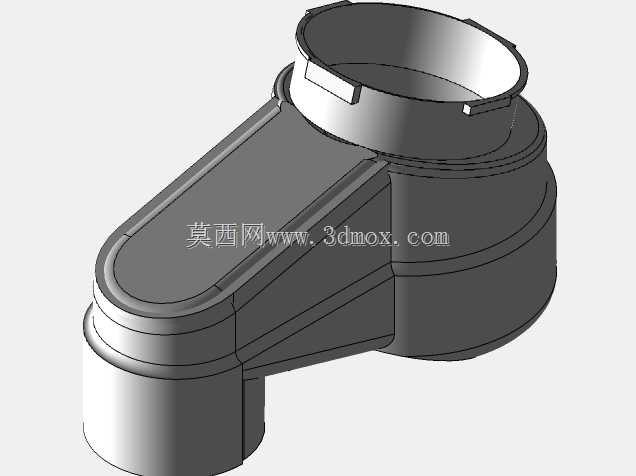

　　这也是双腔串联结构相比单腔主缸最核心的安全设计价值。从结构设计细节来看，主缸本体采用一体化铸造成型的流道布局，所有外接油口的安装面都预留了标准密封槽位，侧面的安装支耳带有同轴定位孔，可直接与真空助力器的安装法兰对位匹配，输入端的推杆叉头采用销接接口，能适配不同车型的制动踏板推杆连接尺寸，顶部的储液罐安装座带有定位卡扣结构，可快速卡接配套的塑料储液罐，储液罐内部的隔板将前后腔的制动液储液空间完全分隔，避免单回路泄漏时两个腔的制动液全部流失。设计过程中需要严格控制主缸内孔的圆柱度与表面粗糙度，活塞上的皮圈安装槽尺寸公差需要控制在微米级，避免活塞往复运动时出现密封偏磨、内泄的问题，活塞的行程限位台阶位置需要精准匹配前后回路的排量需求，

　　确保制动踏板的空行程与有效行程比例符合整车制动脚感的调校要求。安装边界层面，主缸整体沿推杆轴向的安装长度需要与助力器的沉孔深度完全匹配，侧向的油口接头伸出长度不能与周边的车身钣金、制动管路支架产生运动干涉，储液罐的加注口位置需要预留足够的操作空间，方便后期保养时加注制动液、排放管路空气，主缸本体上的排气螺钉位置需要布置在腔体最高点，确保排气操作时能完全排净腔体内的残留空气，避免制动时出现踏板发软、制动力不足的问题。这类双腔主缸的结构参数需要与整车的制动分泵排量、制动管路长度、助力器助力比做匹配计算，确保在规定的踏板力输入下，各个车轮的分泵能达到足够的制动压力，满足整车制动效能的法规要求，建模时所有的密封槽、安装孔位、运动间隙都严格按照实际量产尺寸还原，可直接用于制动系统的结构匹配校核、教学演示或者改装方案的结构验证。
