LHB型客车制动缸U系列结构设计

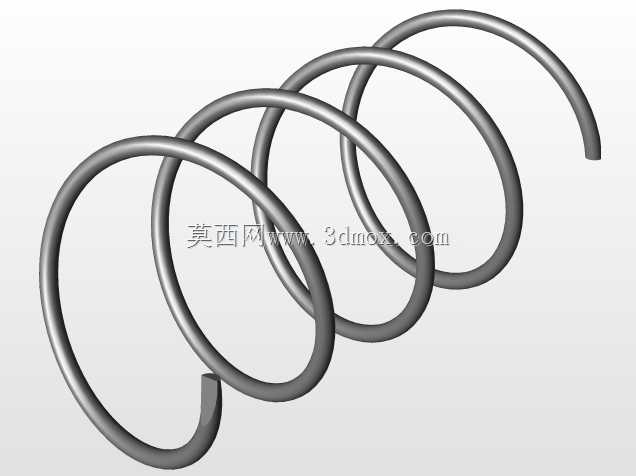

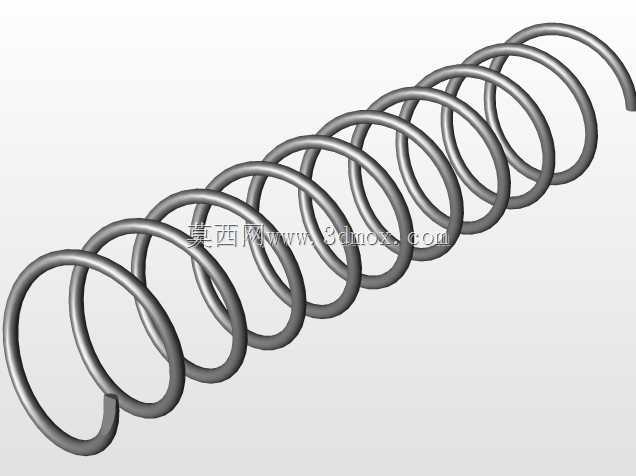

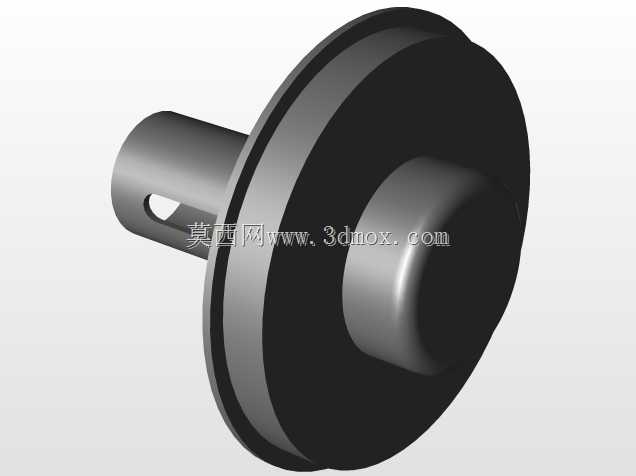

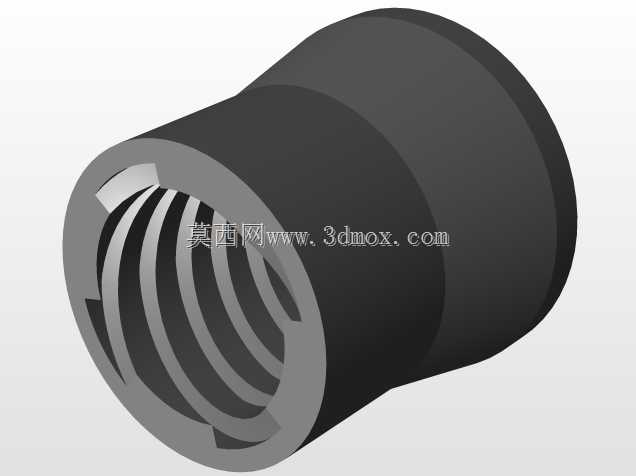

　　在商用车底盘制动系统的布局中，LHB型制动缸作为客车行车制动回路的核心执行部件，直接决定了整车制动响应的平顺性与制动力输出的稳定性，这类U系列制动缸多适配于10-12米级公路客运、城市公交车型的底盘中部安装位，承担着将压缩空气的压力能转化为机械推杆推力，进而驱动制动蹄片贴合制动鼓实现车轮减速的核心作用。从结构设计逻辑来看，该制动缸的核心做功单元围绕三组压缩弹簧完成力的传递与复位，建模过程中特意隐去了部分非核心的弹簧外围包覆结构，目的是让结构设计人员能够清晰观察到内部力的传递路径：当制动气压输入时，气压推动活塞克服弹簧预紧力向前伸出，通过推杆连接制动调整臂，将推力传递到车轮端的制动凸轮轴；当制动气压释放时，

　　三组压缩弹簧的回弹力会快速推动活塞复位，解除制动状态，避免制动拖滞带来的蹄片异常磨损与油耗升高问题。从安装边界来看，该制动缸采用法兰式安装接口，安装孔位的中心距匹配主流客车底盘的制动气室安装支架尺寸，缸体的径向轮廓尺寸充分考虑了底盘布置时与周边车架纵梁、制动气路管路、横向稳定杆的间隙要求，推杆的伸出行程预留了足够的制动间隙补偿量，能够适配制动蹄片磨损后的调整行程需求，避免出现制动行程不足导致的制动力下降问题。在实际工况适配层面，该结构的弹簧参数经过匹配计算，预紧力既能够保证快速复位的响应速度，又不会过大导致制动输入气压的损耗，缸体内部的密封结构设计能够适应客车运营过程中-40℃到80℃的环境温度区间，避免低温下密封件硬化漏气、

　　高温下密封件老化失效的问题。建模时对缸体的壁厚做了等强度优化，在保证气压承载能力满足1.0MPa工作气压要求的前提下，尽可能降低缸体自身重量，符合客车底盘轻量化的设计趋势，同时推杆的连接端采用了标准的叉形接头结构，能够直接与市面主流的制动调整臂匹配，无需额外设计转接件，降低了整车装配与后期维修更换的成本。对于从事客车底盘设计、制动系统匹配的工程人员来说，该结构模型能够直观展示制动缸内部的力传递逻辑，可用于制动系统的运动干涉检查、制动行程模拟计算，也可作为同类型制动缸改型设计的参考基准，帮助设计人员快速完成安装位的布局校核与周边管路的走向规划，减少设计阶段的反复修改工作量。
