杆系连接用转向接头结构设计

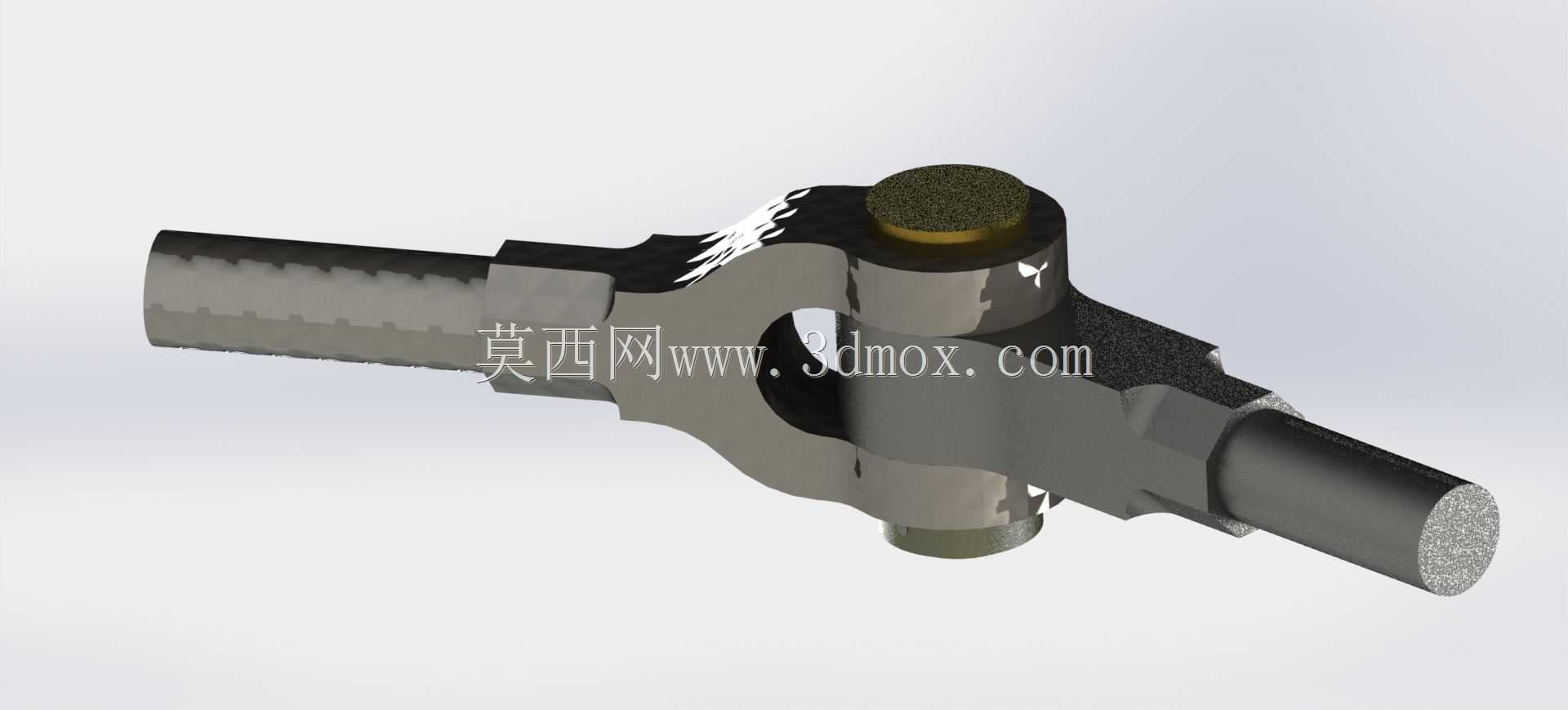

　　在各类杆系传动、拉索承载的机械结构中，这类转向接头是承担载荷换向、小幅角度补偿的核心连接件，常见于工程机械操纵杆系、车辆转向拉杆、工业设备张紧调节机构、轻型起重吊具连接端等场景，核心作用是在两根承受轴向拉伸载荷的杆件之间实现可靠铰接，避免杆系因安装误差、工作形变产生的附加弯矩损坏杆件本体或连接端。从结构设计逻辑来看，该接头采用分体式铰接主体搭配两端杆体插接的结构形式，中间铰接副采用销轴配合耐磨衬层的设计，既保证周向转动的顺畅度，又能在传递轴向拉力的同时，允许两端杆件存在小范围的角度偏转，适配工作过程中杆系的位置偏移需求，避免刚性连接带来的应力集中问题。接头主体采用对称式的叉形耳座配合销轴压装结构，耳座部位做了加厚圆弧过渡处理，

　　在不额外增加整体重量的前提下，提升了耳座根部的抗剪切、抗拉伸强度，避免长期受交变载荷时出现根部断裂的失效问题；两端的杆体连接段采用等直径圆柱插接结构，可根据实际安装需求搭配焊接、螺纹锁紧、销钉固定等多种连接方式，适配不同直径规格的对接杆件。从安装边界来看，该接头的整体轴向尺寸适配中等载荷的杆系安装空间，铰接部位的外径尺寸满足常规安装间隙要求，转动副的偏转角度范围覆盖多数杆系工作时的角度补偿需求，无需额外加装万向节即可满足小幅柔性连接的使用要求，能够有效简化杆系整体结构，减少装配环节的零件数量。在实际选型应用中，这类接头可根据承载需求调整主体壁厚、销轴直径以及衬层材质，用于无润滑工况时可在铰接副内置自润滑衬套，降低维护频次；

　　用于重载场景时可更换更高强度的主体材质并加大销轴配合面的接触面积，提升整体承载能力。建模过程中重点还原了铰接部位的配合间隙、耳座的过渡圆角、杆体连接段的配合公差，能够直接用于结构干涉校验、承载仿真分析以及装配工艺模拟，为杆系结构的整体设计提供准确的参考依据。
