SolidWorks环境下直齿圆柱齿轮参数化结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:600715
  • SolidWorks环境下直齿圆柱齿轮参数化结构设计
  • SolidWorks环境下直齿圆柱齿轮参数化结构设计

  直齿圆柱齿轮是平行轴传动场景中应用最广泛的基础传动零件,在常规工业传动链路里,这类零件承担着恒定转速比下的扭矩传递功能,从普通输送线的动力传输单元,到小型机床的进给传动组,再到民用机电产品的减速结构,都能见到这类齿轮的应用身影。不同于斜齿或人字齿轮,直齿圆柱齿轮的轮齿走向与齿轮轴线完全平行,啮合过程中不存在轴向分力,对应的支撑轴承无需额外承受轴向载荷,整体支撑结构的设计复杂度更低,装配调整的容错空间也更大,很适合中低速、载荷平稳的传动工况使用。

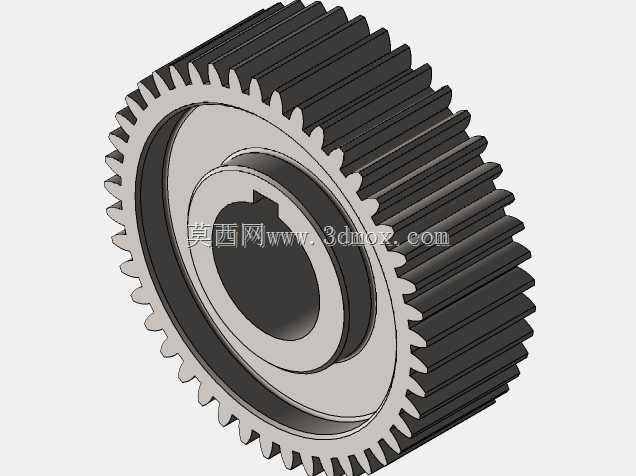

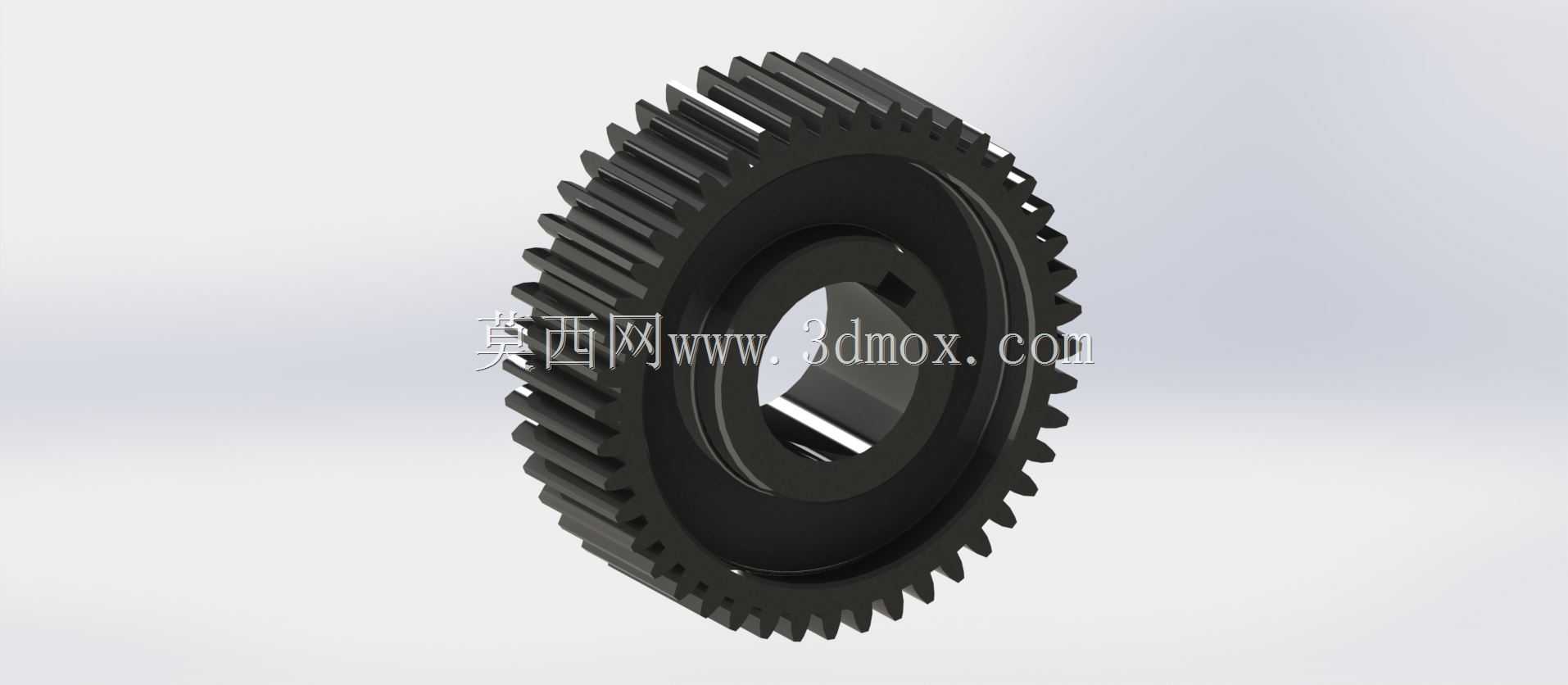

  本次设计的直齿圆柱齿轮采用辐板式结构,齿轮中心设置带键槽的安装通孔,可通过平键与传动轴实现周向固定,传递额定扭矩的同时避免轮与轴之间出现相对转动;轮毂部分做了加厚处理,能提升与轴配合段的接触刚度,减少长期交变载荷下的配合面磨损。轮缘部分的厚度经过核算,可保证轮齿根部有足够的强度储备,避免啮合冲击导致的轮齿断裂失效;辐板上开设的均布减重孔,在不影响整体结构刚度的前提下降低了零件自重,减少传动过程中的转动惯量,提升传动启停阶段的响应速度。

  设计过程中首先根据传动比要求确定齿数与模数参数,再结合许用接触应力与弯曲应力核算齿宽、齿顶高系数等核心参数,齿廓部分采用标准渐开线齿形,保证啮合过程中传动比恒定,减少传动冲击与噪音。齿根处做了标准圆角过渡,避免应力集中导致的疲劳失效,齿轮端面与轮齿的交接处做了微小倒角,既可以去除加工毛刺,也能避免装配过程中锐边划伤操作人员或相邻零件。

  从安装边界来看,该齿轮的轴向定位可通过轴肩与轴用挡圈配合实现,径向定位依靠中心孔与轴的过渡配合保证同轴度,装配时需保证齿轮端面与轴线的垂直度公差在允许范围内,避免啮合过程中出现偏载,导致轮齿局部磨损加剧。实际选型应用时,需匹配配对齿轮的模数、压力角、齿顶高系数等参数,保证啮合侧隙处于合理区间,既要避免侧隙过小导致的卡滞、发热,也要防止侧隙过大带来的回程误差,影响传动精度。这类齿轮的加工可采用滚齿或插齿工艺完成,精度等级可根据实际传动需求选择,常规工况下8级精度即可满足使用要求,高精度传动场景可进一步做磨齿处理提升齿形精度。
