链条传动用双列齿式链轮结构设计

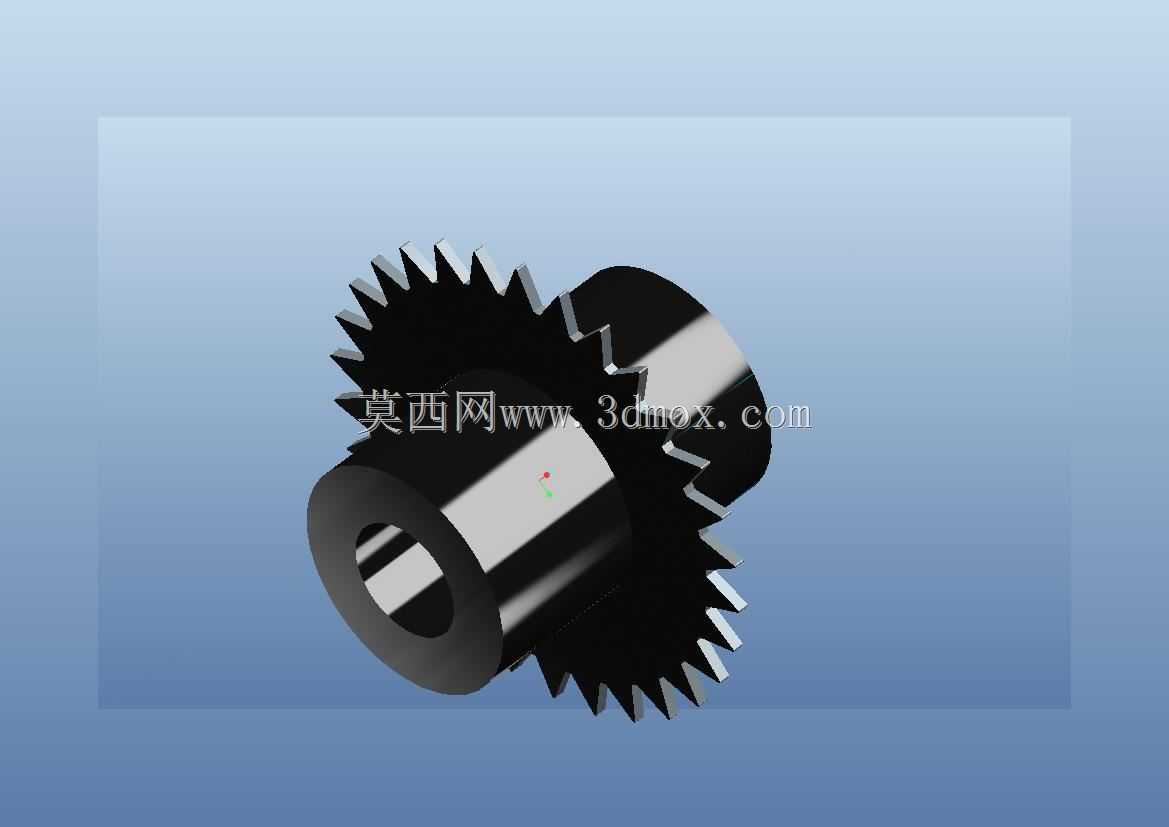

　　在各类链传动系统的设计选型环节，链轮是直接决定传动平稳性、负载承载能力与服役寿命的核心啮合零件，这类双列齿结构的链轮，常应用在需要同步传递双列链条动力的工况中，比如轻工输送线的双列链驱动端、小型农机的传动分动部位、自动化设备的同步顶升机构传动端，能够避免单排链轮传动时的偏载问题，保证两侧链条的传动同步性，减少链条运行过程中的侧向摆动与异常磨损。从结构设计逻辑来看，该链轮采用一体式轮毂与齿圈的结构设计，中间的通孔为轴安装孔，孔壁可根据实际装配需求加工键槽，通过平键实现与传动轴的周向固定，传递额定扭矩；轮毂部分做了加长设计，能够增大与传动轴的配合接触面积，提升传动过程中的支撑刚性，避免链轮在高速重载工况下出现轴孔偏磨、链轮晃动的问题。

　　齿部的齿形参数完全匹配对应节距的滚子链条，齿廓采用三圆弧一直线的标准链轮齿形，保证链条滚子能够顺畅啮入与啮出，减少啮合冲击，降低传动过程中的噪音与动载荷；双列齿的齿间同轴度、齿圈径向跳动公差都控制在较高精度等级，避免双列链条运行时出现受力不均的情况。从安装边界来看，设计时需要预留足够的径向安装空间，保证链轮齿顶与周边护罩、机架结构的安全间隙不小于链条节距的四分之一，轴向位置需要与两侧链条的安装位置严格对中，轴向偏移量不能超过链条宽度的百分之二，否则会加剧链条与齿侧的磨损，甚至出现脱链故障。实际应用中，这类链轮的材质常选用45号钢经调质处理，齿面可根据负载情况做高频淬火提升耐磨性，在有腐蚀环境的工况下也可选用不锈钢材质加工。

　　建模过程中需要重点保证齿形的参数准确性，齿距累积误差、齿形公差都要符合对应传动等级的要求，同时轴孔与齿圈的同轴度是建模与加工的核心管控项，直接影响装配后的传动精度；轮毂端面可根据需求加工螺纹孔，用于安装轴端挡圈或者锁紧螺钉，实现链轮的轴向固定，避免运行过程中出现轴向窜动。在输送线应用场景中，这类双列链轮常作为从动轮或者主动轮使用，配合张紧机构调整链条张紧度，保证链条的松边垂度处于合理范围，避免张紧过紧加剧轴承受力，或是张紧过松出现链条跳齿的问题。
